Dettagli:
|
| Posizionamento: | Doppio posizionamento della macchina fotografica di visione | Dimensione della macchina: | L 855mm*W 535mm*H 335mm |
|---|---|---|---|
| Area del PWB: | 10mm*10mm~355mm*355mm | precisione di lavoro: | ±0.025mm |
| Velocità del montaggio: | 2800cph (visione sopra); 4000cph (visione fuori) | ||
| Evidenziare: | Scelta del piano d'appoggio di CHMT36VA e macchina del posto,Attrezzatura di disposizione di Smt del piano d'appoggio,Scelta di CHMT36VA SMD e macchina del posto |
||
Vendita calda!
Macchina fotografica di visione di 29 teste degli alimentatori 2 CHMT36VA + PC esterno,
Scelta di SMT e macchina da tavolino del posto, produzione in serie debole, modello
CE inglese di versione 110v 220V del montaggio di superficie di SMD passato
Spedendo dal TNT. .DHL. O potete prendere dalla nostra fabbrica!
Video funzionante:
Video funzionante di CHMT36VA dall'Italia:
www.youtube.com/watch?v=FJoGJK79luU
CHMT36VA che dispone LED - video di produzione:
www.youtube.com/watch?v=jYD_1U8pUm0
Download del catalogo di qui: CHMT36VA.pdf

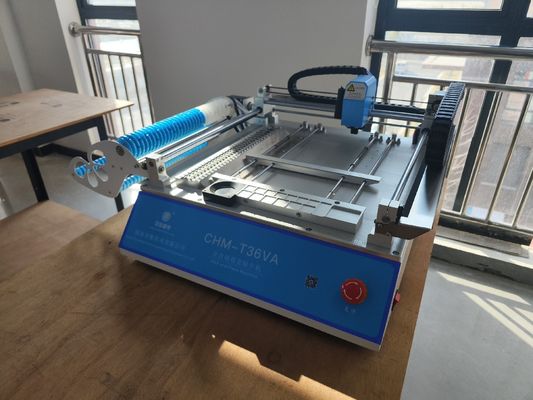

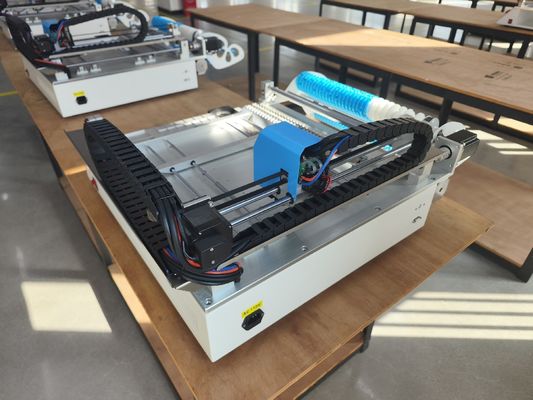

Descrizione:
CHMT36VA è ad una macchina da tavolino basata a visione del posto e della scelta che devono collegare il PC esterno con il sistema delle finestre 7. È molto affidabile con il modello economico a basso costo, questa piccola macchina della piattaforma viene con il sistema di avanzamento della visione, controllo a circuito chiuso, pile materiali 29pcs. Alta precisione e software facile di operazione. Compatibile tutti i generi differenti di componenti 0402-5050, CONTENTINO, QFN, TQFP… molto adatto a costruttori del prototipo, hobbyists, sviluppatori e gruppi dello sviluppo e produzione debole in lotti, voi deve appena preparare un computer che ha porta USB.
Parametro principale
| Modello | CHM-T36VA |
| Area del PWB | 10mm*10mm - 355mm*355mm |
| Viaggio DI X-Y di asse | 420*460mm |
| Campo mobile di asse di Z | 15mm |
| Teste di disposizione | 2pcs |
| Alimentatori |
8mm=22pcs, 12mm=4pcs, 16mm=2pcs, 24mm=1pcs, Parte anteriore IC tray=14pcs, vassoio definito dall'utente di IC |
| Sistema di visione | Si raddoppiano le macchine fotografiche (su & giù macchine fotografiche) |
| Azionamento | Sistema di azionamento passo passo di controllo a circuito chiuso il servo, non si assicura mai perdere il punto |
| Rilevazione di auto-ritorno di asse di Z | Sì, impedisca la rottura degli ugelli |
| Tiri il auto-ritorno del perno | Sì |
| Perdita del metodo di rilevazione materiale | Rilevazione di vuoto, rilevazione di visione |
| Montaggio della velocità | 4000cph (visione fuori); 2800cph (visione sopra) |
| Montaggio della precisione | ±0.025mm |
| Componenti | 0402-5050, CONTENTINO, QFN, (larghezza del nastro: 8MM, 12MM, 16MM, 24MM) |
| Dimensione della macchina | L 960mm * W 705mm * H 335mm |
| Pulsometro | tipo muto di -92KPA (2pcs, incorporato,) |
| Fonte di aria esterna | Nessun bisogno (pulsometro muto incorporato della macchina 2pcs) |
| PC esterno | Sì (software compatibile con windows7) |
| Tensione | 220V (110V), 50Hz |
| Software compatibile | Progettista di Altium, Protell99SE, CUSCINETTI, Kicad, Eagle, Cadint, cadenza Orcad, allegro di cadenza, PROTEUS… ecc |
| Peso lordo | 70kg/³ 0.41m/di 107*78*50cm |
Industria di applicazioni:
Industria degli elettrodomestici, industria elettronica automatica, settore produzione energia, industria del LED, sicurezza, strumenti e metri industria, industria delle comunicazioni, industria di controllo intelligente, Internet di industria di cose (IOT) e di industria militare, ecc.

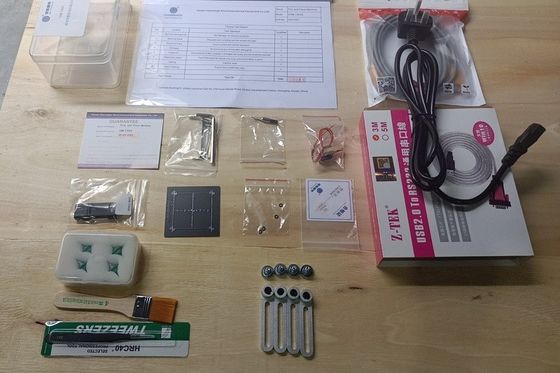

Accessori standard per CHMT36VA:
1) Scelta di SMT e macchina da tavolino CHMT36VA*1 del posto
2) Ugello di Juki: Completamente 4pcs (503, 504, 505, dimensione 506)
3) 8G USB Flash 1
4) cavo di alimentazione: 1
5) perni di tirata: 2
6) bobina per il perno di tirata: 1
7) grasso: 1
8) chiave esagonale: 6
9) pinzette: 1
10) spazzola: 1
11) Manuale inglese dell'utente: 1
Garanzia:
La macchina completa ha un periodo di garanzia di 1 anno a partire dall'acquisto e dal servizio per tutta la vita
supporto come pure un rifornimento a lungo termine di prezzo franco fabbrica.
Forniamo Q/A online ed il servizio tecnico d'analisi guasti e di sostegno di consiglio.
Fornisca un - un servizio di dopo-vendita. Ogni prova della macchina 100% molto prima della nave fuori.
