Dettagli:
|
| Superficie di lavoro massima del PWB: | 400mm (L)×300mm (W) | Alimentatore: | alimentatori di 50pcs Yamaha (alimentatore pneumatico & elettrico) |
|---|---|---|---|
| Sistema di esercizio: | Windows (viene con il topo della tastiera e del PC) | Calibratura fiduciaria: | L'auto calibra il punto del segno |
| Altezza componente: | 12mm | Montaggio della velocità: | 6000 cph (ideale) |
| Peso netto: | 190kg | Ugello: | Commutatore automatico dell'ugello con la biblioteca dell'ugello 13pcs |
| Evidenziare: | Scelta di alta precisione e robot del posto,6000cph selezionano e dispongono il robot,scelta di 12mm SMT e macchina del posto |
||
Accuratezza di Hihg & scelta di SMT degli alimentatori delle teste 50 di Ecnomic 4 e macchina 220V/110V del posto
CHM-550 SMT selezionano e dispongono la macchina con la base, buona per produzione in serie di SMT, progettazione del PWB
lavorando con gli alimentatori universali di Yamaha (alimentatori pneumatici & alimentatori elettrici che lavorano insieme)
Punto culminante (modello: CHM-550):
Cambiamento automatico dell'ugello, non ugello manuale del cambiamento di bisogno
supporto 0201, con la prestazione perfetta! Buona accuratezza eccellente.
Video funzionante su Youtube:
4 produzione da tavolino della macchina CHM-550 del posto della scelta di SMT delle teste:
https://www.youtube.com/shorts/dP1kel83B7E
Lavoro CHM-550 con l'alimentatore elettrico del feeder& pneumatico di Yamaha:
https://youtu.be/Nmt3wSvmE50
| Specifiche di Charmhigh CHM-550 | |
| Dimensioni | 980 (L) x1050 (W) x880mm (H) |
| Peso | 190kg |
| Alimentazione elettrica | AC220V (50Hz, monofase), 2.1kW |
| Dotazione d'aria | 0.5MPa ~ 0.6MPa |
| Generazione di vuoto | Generatore di vuoto del Giappone PISCO |
| Montaggio della testa | 4 teste |
| Montaggio della velocità | 6000cph (ottimale) |
| Montaggio dell'accuratezza | ±50μm@μ±3σ/chip |
| Accuratezza di controllo | 5μm |
| Altezza componente | 12mm |
| Tipo componente |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, ecc. (resistenza/condensatore/diodo/triode/LED/IC, ecc.) |
| Spessore del PWB | 0.6mm~3.5mm |
| Dimensione del PWB | 400mm (L) x300mm (W) |
| Consegna del PWB | Manualmente |
| Cambiamento dell'ugello | Cambiamento automatico dell'ugello (biblioteca dell'ugello 13-hole) |
| Sistema di controllo |
Computer industriale incorporato (sistema di Windows) fornito del monitor, della tastiera e del topo |
| Sistema di azionamento | Asse di X&Y determinato dai servomotori; adozione accelerazione e della decelerazione flessibili di curva ad S |
| Sistema di trasmissione | Vite della palla + guida lineare |
| Sistema d'alimentazione |
50 scanalature pneumatiche/elettriche di norma di Yamaha 8mm dell'alimentatore (anche adatto a vassoio di IC + a bastone/tubo/alimentatore di vibrazione) |
| Sistema di visione |
Macchina fotografica x 4 di istantanea (dimensione componente applicabile: 14mmx14mm); Macchina fotografica x 1 di IC (dimensione componente applicabile: 25mmx25mm); Macchina fotografica x 2 del segno |

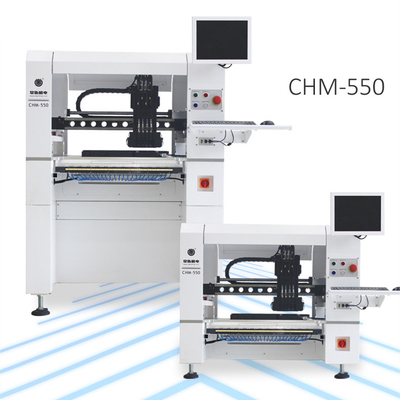

CHM-550 con la base, potete scegliere i deskotp uno o verticale:
Lavorando con gli alimentatori standard universali di Yamaha (acquisti esclusivamente):
Opzione:
1. alimentatore elettrico di 8mm/12mm /16mm /24mm /32mm /44mm
2. 8x4mm/12mm/alimentatore pneumatico 24mm/di 16mm /32mm/44mm
3. Alimentatore di vibrazione
Vantaggi:
1. Scambio automatico dell'ugello, non dovete cambiare manualmente l'ugello, molto conveniente!
2. Forte sistema della macchina fotografica di visione, macchine fotografiche aggiornate con il più alto placecd di IC e accurato più accurato e la componente minima 0201.
3. L'alta configurazione con software astuto, la durata della vita più lunga, Charmhigh fornisce la forte parte meccanica, migliore di altre marche in Cina
Feedback dei clienti:
Imballaggio professionale:
Charmhigh, marca superiore di Chiense.
Assicurazione di qualità, servizi eccellenti di dopo-vendita.
I nostri robot del posto e della scelta:
Servizio & garanzia:
La macchina completa ha un periodo di garanzia di 1 anno a partire da servizio di vita e dell'acquisto.
Forniamo sempre ai pezzi di ricambio di macchina, rifornimento diretto della fabbrica con la garanzia.
Forniamo Q/A online ed il servizio tecnico d'analisi guasti e di sostegno di consiglio.
Forniamo un - un servizio di dopo-vendita. Ogni macchina 100% provato molto prima della nave fuori.
