Dettagli:
|
| Ripeti l'accuratezza di posizione: | ± 20,0 micron @ 6 σ, Cpk ≥ 2,0 | Velocità di stampa/tempo di ciclo: | 0-200 mm/sec |
|---|---|---|---|
| dimensione massima del PWB: | 450*350 mm | Dimensione minima del PWB: | 50*50mm |
| Spessore del PCB: | 0.4~6mm | Lunghezza del tergipavimento: | 220-500 mm |
| Peso netto: | 1000 kg | Dimensione: | 1140*1400*1480 mm |
| Evidenziare: | Stampa a stencil SMT completamente automatica,Stampa a schermo di seta Stampa a saldatura |
||

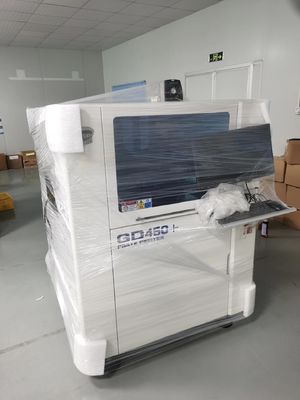

Alta precisioneGD450+Stampatrice di pasta a saldatura completamente automatica SMT Stencil Printer Screen Printing Machine per la linea di montaggio SMT
Descrizione
La stampante di pasta di saldatura GD450+ completamente automatica è un modello classico ad alta precisione, con posizionamento semplice e affidabile, preciso e struttura facile da regolare.assicurare la stabilità.
1Sistema di posizionamento ottico accurato.
La fonte luminosa a quattro vie è regolabile, l'intensità luminosa è regolabile, la luce è uniforme e l'acquisizione delle immagini è più perfetta; Buona identificazione (compresi i punti di marcatura irregolari), adatta per la stagnatura,rivestimento in rame- Placcaggio d'oro, spruzzo di stagno, FPC e altri tipi di PCB di diversi colori.
2Sistema di pulizia stencil ad alta efficienza e ad alta adattabilità
Il nuovo sistema di pulizia garantisce il pieno contatto con lo stencil; si possono scegliere tre metodi di pulizia: secco, bagnato, vuoto e combinazione libera; piastra di pulizia in gomma morbida e resistente all'usura,pulizia accurata, comodo smontaggio e lunghezza universale della carta da pulire.
3Sistema intelligente di spremitura.
Impostazione programmabile intelligente, due motori diretti indipendenti azionati da una spremitrice, sistema di controllo della pressione preciso.
4Sistema di posizionamento PCB semplice e affidabile
Spessore della scheda PCB adattabile, pressione laterale flessibile regolabile dal software e dispositivo di supporto magnetico.
| GD450+ Specificità | |
| PCBParametro | |
| Dimensione massima del PCB (X x Y) | 450 mm x 350 mm |
| Dimensione minima del PCB (Y x X) | 50 mm x 50 mm |
| Spessore del PCB | 0.4 mm~14 mm |
| Pagina di guerra | Maggiore di PCB diagonale 1% |
| Peso massimo del PCB | 10 kg |
| L'interruzione del margine del PCB | 3 mm ((larghezza del circuito a nastro trasportatore/cornice) |
| Spazio inferiore massimo | 15 mm |
| Velocità del trasportatore | 1500 mm/s (massimo) |
| Altezza del convertitore | 900±40 mm |
| Direzione del trasportatore | L R, R L, L L, R R |
| Metodo del trasportatore | Ferrovia singola |
|
Metodo di fissaggio dei PCB |
La pressione laterale elastica regolabile da software (opzioni: 1, sottovoce a vuoto di aspirazione olistica;2, sottovalutazione del vuoto a più punti; 3, fissaggio del substrato di blocco dei bordi) |
| Metodo di supporto per PCB | Dentile magnetico, blocco di altezza uguale, cavità di aspirazione a vuoto (opzione: Grid-Lok) |
| Parametro di stampa | |
| Testa di stampa | Testa di stampa a circuito chiuso a motore lineare |
| Dimensione del telaio dello stencil | 370 mm x 470 mm~737 mm x 737 mm |
| Superficie di stampa massima (X x Y) | 450 mm x 350 mm |
| tipo di raschiatore | raschiatrici di acciaio/raschiatrici di gomma ((45°/55°/60) |
| lunghezza del raschiatore | 220 mm ~ 500 mm |
| altezza del raschiatore | 65 ± 1 mm |
| spessore del raschiatore | 0.25mm rivestimento di carbonio a forma di diamante |
| Metodo di stampa | di larghezza superiore a 50 mm |
| Lunghezza di rilascio dello stampo | 0.02 mm 至 12 mm |
| Stampa | 0 ~ 200 mm/s |
| Pressione di stampa | 0.5 kg - 10 kg |
| Lunghezza di stampa | ± 250 mm (dal centro) |
| Sistema di pulizia | |
| Metodo di pulizia Pulizia a vuoto-pulizia a secco-pulizia a vuoto-pulizia a secco (controllo di programmazione) | |
| Direzione di pulizia avanti e indietro,pulizia avanti e indietro (controllo programmato) | |
| Parametro della fotocamera | |
| Area di imaging (FOV) | 6.4 mm x 4.8 mm |
| Intervallo di regolazione della piattaforma | X,Y: ± 7,0 mm,θ: ± 2,0°. |
| Tipo di punto di riferimento | Punto di riferimento di forma standard (cfr. norma SMEMA), pad/buco |
| Sistema di telecamere | Fotocamera singola, sistema di visione singolo di immagini su/giù, posizionamento geometrico di abbinamento |
| Parametro della funzione | |
| Accuratezza ripetitiva della taratura dell'immagine | ± 10,0um @6 σ,Cp superiore a 2.0 |
| Accuratezza della ripetizione di stampa | ± 20,0um @6 σ,Cp superiore a 2.0 |
| Tempo di ciclo | Altri |
| Tempo di cambio del prodotto | Meno di 5 minuti. |
| Attrezzature | |
| Fornitore di energia | AC220V±10%,50/60HZ,15A |
| Fornitura d'aria | 4~6 kg/cm2, tubo da 10,0 mm |
| Sistema di funzionamento | Windows XP |
| Dimensione | L ((1140mm) x W ((1400mm) x H ((1480mm) |
| Peso | 1000 kg |
| Sistema di controllo della temperatura e dell'umidità(Opzione) | |
| Intervallo di controllo della temperatura | 23±3°C |
| Intervallo di controllo dell'umidità | 45-70%RH4 |
1Funzione di riempimento automatico della pasta di saldatura
Aggiunta automatica regolare e a punto fisso di pasta di saldatura, per garantire la qualità della pasta di saldatura e la quantità di pasta di saldatura nel stencil.Al fine di garantire che il cliente possa effettuare la qualità di stampa stabile e continua per lungo tempo, migliorare la produttività.
Può essere monitoraggio in tempo reale il diametro del rotolo della pasta di saldatura sullo schermo innesco aggiungere automaticamente funzionalità
2. funzione di rilevamento del margine della pasta di saldatura dello stencil
Rilevazione in tempo reale del margine (spessore) della pasta di saldatura sullo stencil,a richiesta intelligente per il riempimento di latta
3. funzione di rilevamento del blocco di stencil
Con la compensazione della sorgente luminosa sopra lo stencil, il CCD viene utilizzato per controllare la maglia in tempo reale, in modo da rilevare e giudicare rapidamente se lo stencil è bloccato dopo la pulizia,e effettuare la pulizia automatica, che è un supplemento alla rilevazione 2D dei PCB.
4Funzione di distribuzione automatica
Secondo i diversi requisiti del processo di stampa, il PCB può distribuire con precisione stagno, disegno di linea, riempimento e altre operazioni funzionali dopo la stampa.
5Controllo della pressione dello squeegee in circuito chiuso
Costruito in un preciso sistema di controllo del sensore di pressione digitale, attraverso il sistema di feedback della pressione della squeegee, può visualizzare con precisione il valore di pressione originale della squeegee,regolare in modo intelligente la profondità della pressione dello squeegeeIn questo modo si può garantire il valore di pressione costante nel processo di stampa e ottenere il massimo controllo del processo, realizzando la stampa perfetta di dispositivi ad alta densità e a spaziatura fine.
6Funzione di controllo di temperatura e umidità
Regolazione automatica e controllo della temperatura e dell'umidità nella macchina da stampa per garantire le caratteristiche fisiche stabili dei materiali da stampa.
7- Squeegee magnetico
La lamina della spazzatura ad assorbimento magnetico, invece della modalità di posizionamento del foro a vite, comodo e rapido di sostituzione.
8. piastra di aspirazione a vuoto e funzione di pressione superiore
Può attaccare automaticamente PCB di varie dimensioni e spessori per superare efficacemente la deformazione della scheda,Assicurarsi che lo stagno sia stampato uniformemente.
9. Supporto sistema MES docking senza soluzione di continuità
Può eseguire la scansione del codice 1D del codice 2D sul PCB del cliente e registrare le informazioni pertinenti, che possono essere condivise con il sistema MES del cliente.tecnologie IoT mobili e altre tecnologie per condurre una gestione scientifica della preparazione e della prevenzione dei materiali di magazzino, gestione della selezione del materiale in entrata, carico del materiale e prevenzione degli errori, programmazione della produzione, tracciabilità della qualità, controllo Kanban, ecc. nel processo di produzione SMT.Attraverso il processo di ottimizzazione per migliorare l'efficienza della produzione- migliorare la qualità dei prodotti,accorciare il ciclo di produzione,ridurre i costi di fabbricazione,per conseguire una gestione della tracciabilità completa e scientifica,aiutare le imprese a rispondere rapidamente ai cambiamenti del mercato, migliorare la competitività di base.
10.Interfaccia delle funzioni online SPI
Un sistema a circuito chiuso si forma collegandosi a SPI. Dopo aver ricevuto le informazioni di feedback sulla stampa difettosa di SPI, la macchina regola automaticamente l'offset in base al feedback di SPI.L'offset XY può essere regolato automaticamente entro 3PC.e pulire lo stencil, migliorare la qualità di stampa e l'efficienza di produzione, costituire un sistema completo di feedback di stampa.
Sito di fabbrica della linea di produzione SMT completamente automatica:
Charmhigh, il marchio cinese migliore.
Servizio e garanzia:
La macchina completa ha un periodo di garanzia di 1 anno dal momento dell'acquisto e di servizio per tutta la vita.
Forniamo sempre pezzi di ricambio di macchine, fornitura diretta di fabbrica con garanzia.
Forniamo un servizio online di assistenza e consulenza tecnica.
Forniamo un servizio post-vendita uno a uno.Ogni macchina e' stata testata al 100% prima della partenza.
