Linea SMT piccola ad alta precisione con stampante 3040, montatore CHM-551 e forno T961

Linea SMT piccola ad alta precisione con stampante 3040, montatore CHM-551 e forno T961
High Precision Small SMT Line with 3040 Printer CHM-551 Mounter T961 Oven
Linea SMT piccola ad alta precisione con stampante 3040, montatore CHM-551 e forno T961 Linea SMT piccola ad alta precisione con stampante 3040, montatore CHM-551 e forno T961 Linea SMT piccola ad alta precisione con stampante 3040, montatore CHM-551 e forno T961 Linea SMT piccola ad alta precisione con stampante 3040, montatore CHM-551 e forno T961 Linea SMT piccola ad alta precisione con stampante 3040, montatore CHM-551 e forno T961 Linea SMT piccola ad alta precisione con stampante 3040, montatore CHM-551 e forno T961

Grande immagine :  Linea SMT piccola ad alta precisione con stampante 3040, montatore CHM-551 e forno T961

Dettagli:
Luogo di origine: La Cina
Marca: Charmhigh
Certificazione: CE
Numero di modello: Stensil Printer 3040 / CHM-551 / T961 Forno a reflow
Documento: Charmhigh CHM-551 - Catalog...og.pdf
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 insieme
Prezzo: $9400
Imballaggi particolari: scatola di legno
Tempi di consegna: 1-3 giorni lavorativi
Termini di pagamento: T/T; Western Union
Capacità di alimentazione: 50 al mese
Contatto

Linea SMT piccola ad alta precisione con stampante 3040, montatore CHM-551 e forno T961

descrizione
Stencil printer: 3040 high precision printer manual type CHM-551: 4 heads 50 feeders with auto change nozzle
T961: Conveyor reflow oven, 6 temperature zones SMT line: High precision small SMT line
Evidenziare:

3040 SMT Chip Mounter

,

CHM-550 SMT Chip Mounter

,

Linea di produzione di CHM-550 SMT

Linea di produzione SMT di alta precisione 3040 Stensil Printer CHM-551 SMT Chip Mounter Reflow Oven T961
Visualizzazione del prodotto

Questa piccola linea di produzione SMT di alta precisione è ideale per la produzione di piccoli lotti, l'assemblaggio di PCB e soluzioni SMT economiche.e applicazioni di ricerca.

Dispone di una configurazione elevata con supporto minimo dei componenti di 0201, (XY) ± 0,05 mm di precisione e CPK≥1.0.

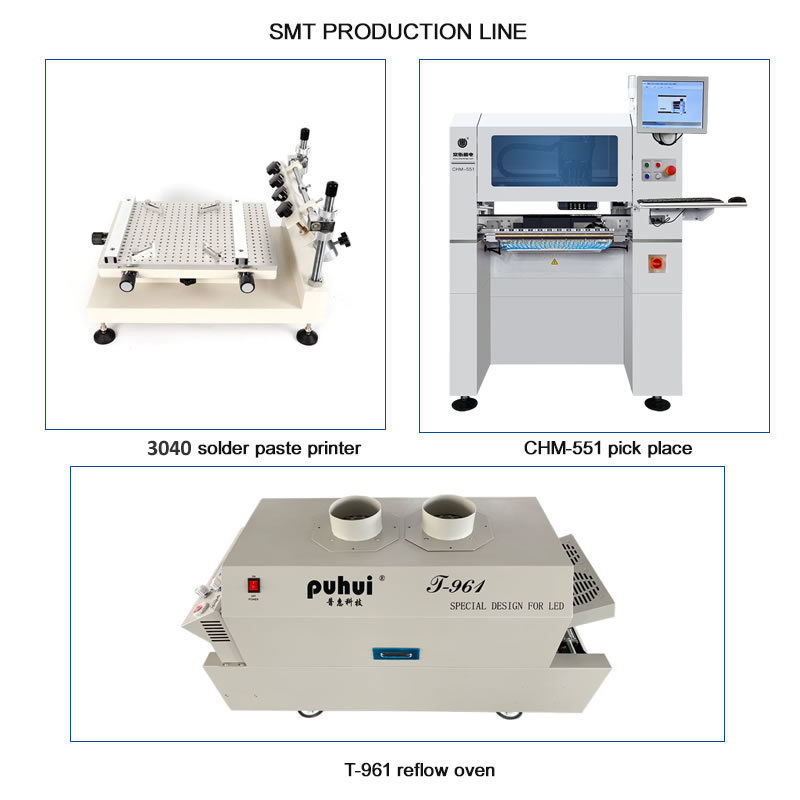

Componenti del prodotto
Componente Specificità
Stensil Printer 3040 stampante ad alta precisione tipo manuale

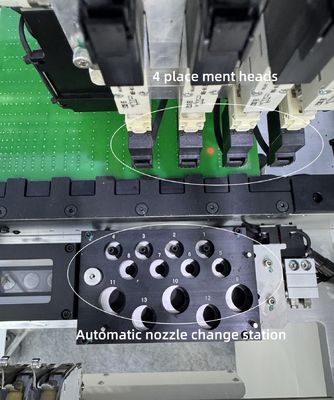

CHM-551 4 teste 50 alimentatori con ugello di cambio automatico
T961 Forno a riversamento a trasportatore, 6 zone di temperatura
Linea SMT Linea SMT di piccole dimensioni ad alta precisione
Specifiche tecniche
1. Stensil Printer 3040
Tipo Manuale
G.W. 23 kg
Area massima di stampa 250*400 mm
Dimensione dell'imballaggio L 66cm x W 50cm x H 28cm

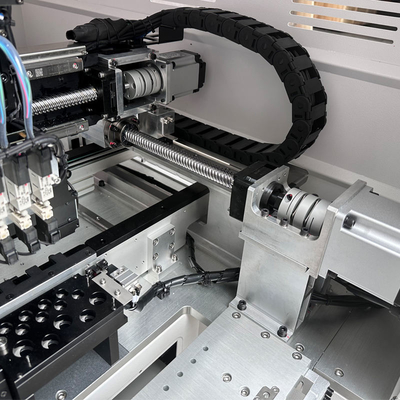

2. CHM-551 Pick and Place Machine (macchina per la selezione e il posizionamento)
Dimensioni 1050 mm ((L) x 1050 mm ((W) x 1360 mm ((H)
Peso 310 kg
Fornitore di energia AC220V (50Hz, monofase) 1,5kw
Velocità di montaggio 11500CPH (ottimale); IPC9850: 8850cph
Accuratezza crescente (XY) ± 0,05 mm; CPK≥1.0
Tipo di componente 0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA, ecc.
Cambio dell'ugello Cambio automatico dell'ugello (libreria di ugelli a 13 fori)

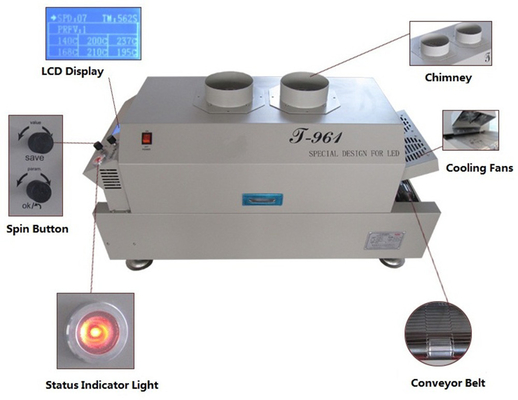

3. T961 Forno a reflusso
Modello T-961
Quantità della zona di riscaldamento Superiore 3/basso 3
Lunghezza della zona di riscaldamento 730 mm
Larghezza massima del PCB 230 mm
Intervallo di controllo della temperatura Temperatura ambiente - 300°C
Precisione del controllo della temperatura ± 1°C
Lista delle parti
Articolo Quantità Articolo Quantità
Macchine per la raccolta e la collocazione 1 Pinzetta 1
Fabbricazione a partire da: 8 Spanner ad esagono interno 1
Scatola degli attrezzi 1 Olio lubrificante 1
Carta di garanzia 1 Filtro 4
Manuale utente 1 Collegamento rapido 1
Immagini del prodotto
Linea SMT piccola ad alta precisione con stampante 3040, montatore CHM-551 e forno T961 0 Linea SMT piccola ad alta precisione con stampante 3040, montatore CHM-551 e forno T961 1 Linea SMT piccola ad alta precisione con stampante 3040, montatore CHM-551 e forno T961 2 Linea SMT piccola ad alta precisione con stampante 3040, montatore CHM-551 e forno T961 3
Assicurazione della qualità

Ogni macchina è testata al 100% prima della spedizione.

Nota:La macchina di pick and place CHM-551 SMT richiede solo la connessione a una fonte di aria esterna (preparata dal cliente).

Servizio e garanzia
  • Garanzia di 1 anno dalla data di acquisto con servizio per tutta la vita
  • Fornitura diretta di ricambi in fabbrica
  • Supporto online per le domande e risposte e per la risoluzione dei problemi
  • Servizio post-vendita individuale
  • Ogni macchina è stata testata al 100% prima della spedizione
Supporto tecnico e contatti

Contatto:Kimi Liu

Compagnia:Charmhigh Technology Limited

Mobile/WhatsApp:+8613510675756

Email:kimi@charmhigh-tech.com

YouTube: www.youtube.com/c/KimiLiuCharmhigh/videos
