Software intelligente ad alta precisione 6 teste SMT Pick and Place Machine TM06
Full In-line SMT Pick and place Machine con trasportatore PCB
Linea di assemblaggio di PCB completamente automatico medio - per la produzione di lotti SMT
1Numero di modello: TM06
2- Marca:
3- Configurazione principale: 3 pezzi PCB consegna automatica + 6 teste 60 alimentatori + servomotore Panasonic
+ cambio automatico dell'ugello (pozizioni 19) + 9 telecamere + vite a sfera + guida lineare (asse Y con doppie viti)
4. alimentatore: alimentatore Fuji Electric (acquistato separatamente)
5. area del PCB (2 opzioni): 400*350mm / 800*350mm
6. Viene fornito con computer e tastiera e mouse con sistema Windows
7. Componente: 0201, 0402-5050, SOP, QFN, TQFP, BGA... ecc.
8. 1320 ((L) x 1350 ((W) x 1500 ((H), AC220V (50/60Hz, 1 fase)
9Tempo di consegna: 5-8 giorni lavorativi
10. Consegna: via aerea / via mare / ritiro dalla nostra fabbrica direttamente / spedizione al magazzino in Cina
11Metodo di pagamento: bonifico bancario (T/T)
12Imballaggio: scatola di compensato
Charmhigh 6 teste SMT pick and place machinevideo di lavorosul sito del cliente:
https://youtu.be/aQr95HjaxFQ?si=HwKuz-CAX2lodkLv
Specifica TM06:
| Modello |
TM06 |
| Dimensioni |
1320 mm ((L) × 1600 mm ((W) × 1500 mm ((H) |
| Peso |
1100 kg |
| Fornitore di energia |
AC220V (50Hz, monofase), 3kW |
| Fornitura di aria |
0.5MPa ~ 0.7MPa |
| Generazione di vuoto |
Pompa a vuoto integrata |
| Quantità di testa di montaggio |
6 teste |
| Velocità di montaggio |
27800cph (ottimale) |
| Accuratezza crescente |
± 0,035 mm;CPK≥1.0 ((XY) |
| Precisione di controllo |
4 μm |
| Altezza dei componenti |
12 mm |
| Tipo di componente |
01005/0201/04025050/SOT/SOP/QFP/QFN/BGA, ecc. a visione massima di componenti da 36*36 mm
(resistore/condensatore/diodo/triodo/LED/IC, ecc.)
|
| Spessore del PCB |
0.6 mm~3.5 mm |
| Dimensione del PCB |
450 mm ((L) × 350 mm ((W) (standard);
900 mm ((L) × 350 mm ((W) (facoltativo) |
| Trasporto di PCB |
con una lunghezza massima di 20 mm o piùSupporto per PCB |
| Cambio dell'ugello |
Cambio automatico dell'ugello(Biblioteca di ugelli a 19 fori) |
| Sistema di controllo |
Calcolatori industriali integrati (sistema Windows)
dotato di monitor, tastiera e mouse |
| Sistema di guida |
Asse X&Y azionate da servomotori Panasonic A6(asse Y da doppi motori)· adottando l'accelerazione e la decelerazione flessibili in curva S |
| Sistema di trasmissione |
L'asse X&Y adotta una vite a sfera di terra TBI e una guida lineare HIWIN(asse Y con doppia vite) |
| Sistema di alimentazione |
60NXT 8 mm stack alimentatori standard
(adatta anche per il vassoio IC e l'alimentatore a bastone) |
| Sistema di visione |
apparecchio fotografico a mosca × 6 (dimensioni dei componenti applicabili: 16 mm × 16 mm);
una fotocamera IC × 1 (dimensioni dei componenti applicabili: 36 mm × 36 mm);
Segna la fotocamera × 2 |

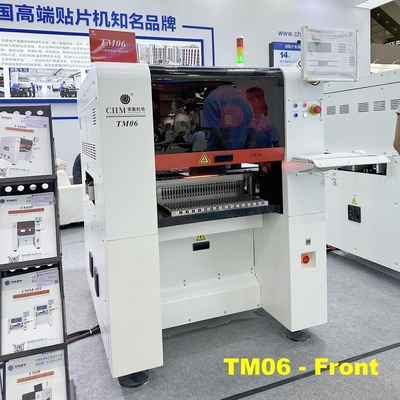

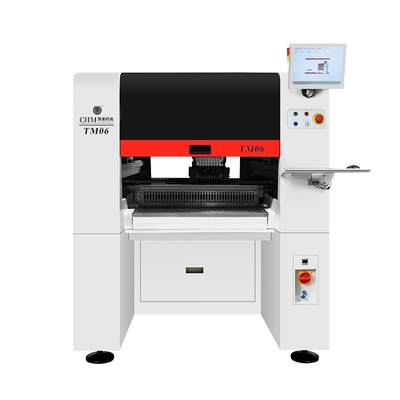

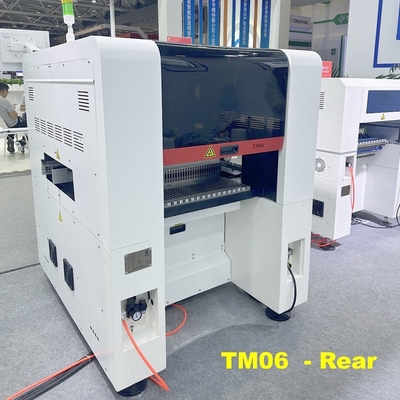

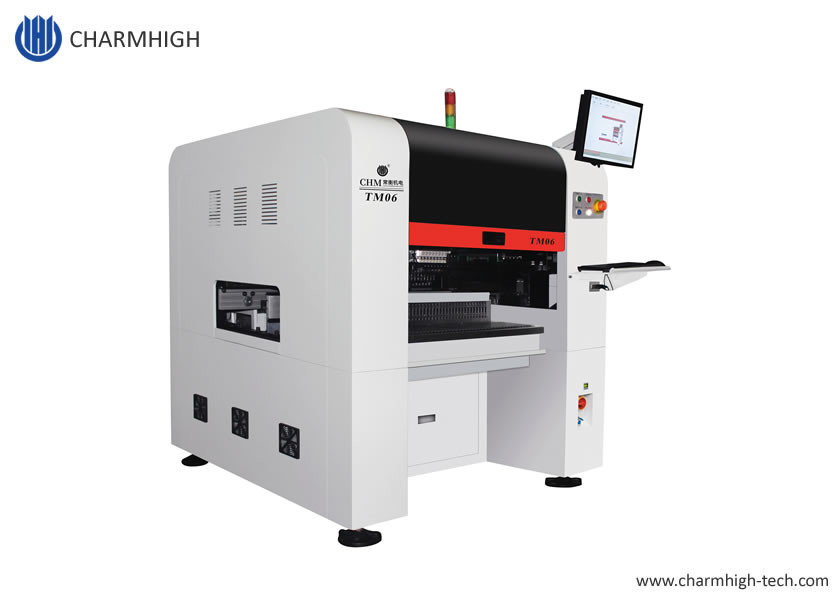

Immagini reali per TM06:
(CHM-551 e TM06)
60 slot per alimentatori (lavorare con alimentatore elettrico Fuji NXT, alimentatori acquistati separatamente, 8/12/16/24/32/44mm):
Può ottenere un montaggio stabile e di alta precisione dei componenti più piccoli 01005 e di grandi dimensioni.
Linea di produzione SMT completamente automatica:
Sito del cliente:
campioni di PCB:
Charmhigh fornitura diretta di fabbrica, il nostro TM06, TM08, TS10, TS20 serie macchine struttura di base è adottata:in modo che l'apparecchiatura possa funzionare in modo stabile e affidabile in condizioni di lavoro ad alta velocità.
Servizio e garanzia:
La macchina completa ha un periodo di garanzia di 1 anno dal momento dell'acquisto e di servizio a vita.
Forniamo sempre pezzi di ricambio di macchine, fornitura diretta di fabbrica con garanzia.
Forniamo un servizio online di assistenza e consulenza tecnica.
Forniamo un servizio post-vendita uno a uno.Ogni macchina e' stata testata al 100% prima della partenza.
Supporto tecnico:
Kimi's Mob/ WhatsApp: 0086 135 106 75756
Skype: kimiliu89
E-mail:kimi@charmhigh-tech.com
Benvenuti a seguirci.YouTube@KimiLiuCharmhigh/videos
Se desiderate maggiori informazioni, contattateci via e-mail.
Vi risponderemo alla prima volta.
