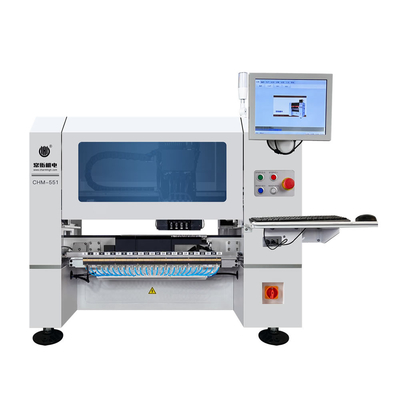

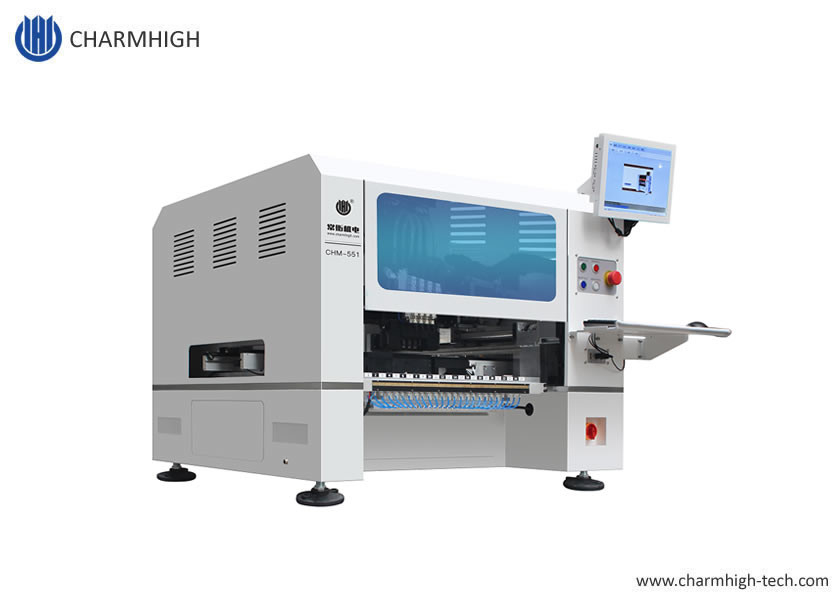

Macchina da tavolo SMT SMD Pick Place modello geniale a 4 teste ad alta precisione con 50 alimentatori CHM-551
Modello: CHM-551 punti salienti:
* 4 teste di posizionamento con cambio ugelli automatico (libreria di ugelli a 13 fori)
* Supporta alimentatori pneumatici e alimentatori elettrici Yamaha da 50 pezzi
* Configurazione più elevata con elevata precisione, supportato 0201, test CPK CPK≥1.0
* Trasportatore automatico PCB, è possibile costruire una linea di produzione SMT di piccole e medie dimensioni
* Vite a ricircolo di sfere e servomotori
*Velocità ottimale: 11500CPH; IPC9850:8850CPH
* Telecamere a doppio segno, ideali per schede PCB più grandi
*Compensazione termica, adatta a diverse temperature
* Viene fornito con computer (monitor, tastiera, mouse USB)
Download del catalogo CHM-551 da:CHM-551 - Catalogo.pdf
| Specifiche Charmhigh CHM-551 |
| Dimensioni |
1050(L)x1050(L)x885 mm(A) |
| Peso |
230kg |
| EnergiaFornitura |
AC220V (50Hz, monofase), 2,2kW |
| Fornitura d'aria |
0,5 MPa ~ 0,6 MPa |
| Generazione del vuoto |
Generatore di vuoto PISCO giapponese |
| Testa di montaggio |
4 teste |
| Velocità di montaggio |
IPC9850: 8850 cph(velocità reale) |
| Precisione di montaggio |
(XY) ±0,06 mm;CPK≥1,0 |
| Precisione del controllo |
5μm |
| Altezza componente |
12 mm |
| Tipo di componente |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, ecc.
(resistore/condensatore/diodo/triodo/LED/IC, ecc.)
|
| Spessore del PCB |
0,6 mm~3,5 mm |
| Dimensioni del circuito stampato |
350 mm(L)x270 mm(L) |
| Consegna PCB |
Trasportatore automatico PCB |
| Cambio ugelli |
Cambio automatico degli ugelli(Libreria ugelli a 13 fori) |
| Sistema di controllo |
Computer industriale integrato (sistema Windows)
dotato di monitor, tastiera e mouse
|
| Sistema di guida |
Asse X&Y azionato da servomotori; adottando l'accelerazione e la decelerazione flessibili della curva a S |
| Sistema di trasmissione |
Vite a ricircolo di sfere + guida lineare |
| Sistema di alimentazione |
50 Yamahanorma 8 mmalimentatore pneumatico/elettricoslot
(adatto anche per vassoio IC + stick/tubo/alimentatore a vibrazione)
|
| Sistema di visione |
Fotocamera per istantanee x 4 (dimensioni del componente applicabili: 14 mm x 14 mm);
Telecamera IC x 1 (dimensione componente applicabile: 36 mm x 36 mm);
Segna fotocamera x 2
|
Applicazione della macchina di montaggio SMT
1. Industria degli elettrodomestici
2. Industria dell'elettronica automobilistica
3. Industria energetica
4. Industria dei LED
5. industria della sicurezza, degli strumenti e dei contatori
6. industria delle comunicazioni
7. industria del controllo intelligente
8. Industria dell'Internet delle cose (IOT) e industria militare, ecc.
Elenco delle parti CHM-551
| Articolo |
Quantità |
Articolo |
Quantità |
| Scegli e posiziona la macchina |
1 |
Pinzetta |
1 |
| Ugelli |
8 |
Chiave esagonale interna |
1 |
| Cassetta degli attrezzi |
1 |
Olio lubrificante |
1 |
| Scheda di garanzia |
1 |
Filtro |
4 |
| Manuale dell'utente |
1 |
Connettore rapido |
1 |
| Rapporto di prova |
1 |
Tappetino per mouse |
1 |
| Spazzola |
1 |
Cavo di alimentazione |
1
|
Evidenziare:

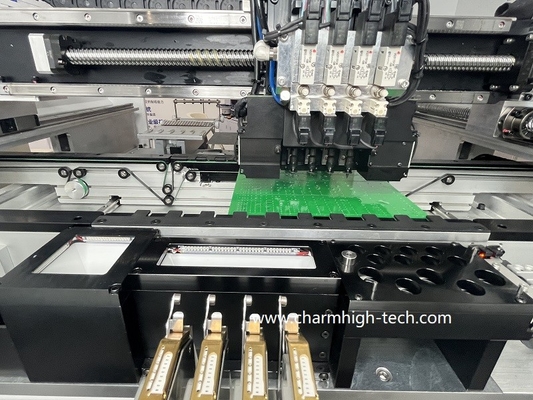

1. Scambio automatico degli ugelli, non è necessario cambiare l'ugello manualmente, molto conveniente!

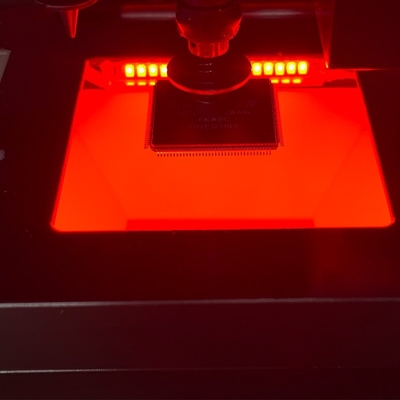

2. Forte sistema di telecamere di visione, maggiore precisione, IC posizionato più accurato e componente minimo 0201:
3. Configurazione elevata, lunga durata, Charmhigh fornisce una meccanica resistente rispetto ad altri marchi.
Lavorare con alimentatori Yamaha standard universali:
Opzione:
1. Alimentatore elettrico da 8 mm/12 mm/16 mm/24 mm/32 mm/44 mm
2. Alimentatore pneumatico 8x4mm / 12mm/ 16mm / 24mm /32mm / 44mm
3. Alimentatore a vibrazione
Feedback dei clienti, campioni PCB:
Adatto per PCB complessi:
Charmhigh SMT, fornitura di fabbrica, consegna rapida:
Feedback elevato al 100% da parte dei clienti:
Notare che:
La macchina pick and place è set completo di tutti gli accessori inclusi nella confezione, macchina pronta all'uso!
L'unica cosa che devi preparare è un compressore d'aria esterno (che fornisce aria per alimentatori pneumatici).
Si prega di acquistare questa macchina con fiducia.
Divertitevi con la vostra macchina pick and place!
Assistenza e garanzia:
La macchina completa ha un periodo di garanzia di 1 anno dal momento dell'acquisto e servizio a vita.
Forniamo sempre pezzi di ricambio della macchina, fornitura diretta in fabbrica con garanzia.
Forniamo supporto online per domande/risposte e risoluzione dei problemi e servizio di consulenza tecnica.
Forniamo un servizio post-vendita individuale. Ogni macchina è stata testata al 100% molto prima della spedizione.
