Macchina di saldatura a onde senza piombo 250 mm Larghezza PCB Linea di produzione DIP

Macchina di saldatura a onde senza piombo 250 mm Larghezza PCB Linea di produzione DIP
Lead-free Wave Soldering Machine 250mm PCB Width DIP Production Line
Macchina di saldatura a onde senza piombo 250 mm Larghezza PCB Linea di produzione DIP Macchina di saldatura a onde senza piombo 250 mm Larghezza PCB Linea di produzione DIP Macchina di saldatura a onde senza piombo 250 mm Larghezza PCB Linea di produzione DIP Macchina di saldatura a onde senza piombo 250 mm Larghezza PCB Linea di produzione DIP Macchina di saldatura a onde senza piombo 250 mm Larghezza PCB Linea di produzione DIP Macchina di saldatura a onde senza piombo 250 mm Larghezza PCB Linea di produzione DIP

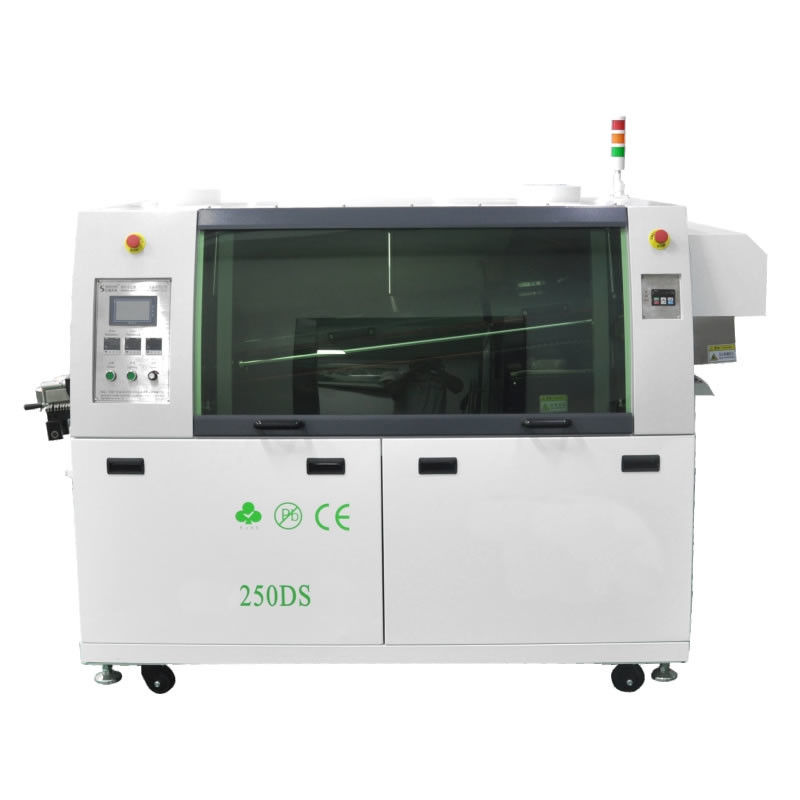

Grande immagine :  Macchina di saldatura a onde senza piombo 250 mm Larghezza PCB Linea di produzione DIP

Dettagli:
Luogo di origine: Cina
Marca: Charmhigh
Certificazione: CE
Numero di modello: 250DS
Documento: 250DS wave soldering -Instr...on.pdf
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1pc
Prezzo: $5460
Imballaggi particolari: scatole di compensato
Tempi di consegna: 4-8 giorni
Termini di pagamento: T/T
Capacità di alimentazione: 100 al mese
Contatto

Macchina di saldatura a onde senza piombo 250 mm Larghezza PCB Linea di produzione DIP

descrizione
Dimensione: 2600*1200*1600 mm Modo di controllo: Schermo tattile
Velocità di consegna del PCB: 0-1,8 m/min Modo di riscaldamento: aria calda
Energia: 3 linee di 5 fasi, 380v 50hz Fonte d'aria: 4-7 kg/cm2 12,5 l/min
Peso netto: 800 kg Numero di saldatura a onde: 2
Larghezza del circuito stampato: Massimo 250mm
Evidenziare:

Macchine per la saldatura a onde piccole

,

Saldatrice senza piombo di Wave

,

Macchine per la saldatura a onde PCB DIP

Small Lead-free Wave Soldering Machine 250DS per la linea di produzione di PCB DIP
Full Automatic Lead-free Wave Soldering Machine (Motore automatico di saldatura a onde senza piombo)
Advanced 250DS wave soldering system designed for PCB DIP production lines, featuring lead-free operation and comprehensive automation. Il sistema è stato progettato per le linee di produzione PCB DIP, con un'operazione senza piombo e un'automazione completa.
Caratteristiche e vantaggi principali
  • Suitable for SMD and THT component soldering with streamlined, aesthetically pleasing design.
  • Modular preheating zone and filtration system with direct pull-out design for easy maintenance (Zona di pre riscaldamento modulare e sistema di filtrazione con design a trazione diretta per facile manutenzione)
  • La zona di pre riscaldamento a due fasi assicura una curva di riscaldamento stabile e previene la deformazione del PCB
  • Intelligent automatic tracking spray system adjusts to PCB width automaticamente
  • Controller logica programmabile (PLC) con programma interno di monitoraggio della velocità.
  • Automatic flux nozzle cleaning device elimina i requisiti di pulizia manuale
  • Lo speciale design della camera a fornace a spirale previene la generazione di polvere nera galleggiante.
  • Unique SINOEVER guide rail design ensures complete and smooth PCB soldering
  • Variable frequency drive technology for precise wave peak height control (tecnologia di azionamento a frequenza variabile per il controllo preciso dell'altezza del picco d'onda)
  • Energy storage nickel-chromium infrared heating tubes for even heating and long service life (tubi di riscaldamento a infrarossi a nichel-cromo)
  • Comprehensive safety features including over-temperature and audio-visual alarms (Funzionalità di sicurezza complete)
  • Sistema di controllo della velocità variabile a ciclo chiuso per un'operazione di trasporto stabile
  • La piastra di filtraggio degli scarichi riduce l'inquinamento da emissioni.
  • Precision titanium alloy spring claws for reliable PCB transport
  • PLC e touch screen control system per un'operazione semplice e un'elevata affidabilità
Specifiche tecniche
Parametro Specificità
Larghezza della scheda PCB Massimo 250 mm
PCB Conveyor Height 750 ± 20 mm
Velocità del trasportatore PCB 0-1.8 m/min.
Lunghezza di preriscaldo 800 mm
Preheating Zones 2
Preheating Temperatures Temperatura ambiente ~ 350 ° C
Suitable Solder Type Paste di soldering senza piombo
Preheating Capacity 5 kW
Wave Solder Pot. 8KW
Crest Value of Solder Waves (Valore massimo delle onde di soldo) Max 10 mm (Difficienza di impatto fino a 30 mm)
Solder Volume 180 kg
Temperatura della saldatura Temperatura ambiente ~ 320 ° C
Angolo del trasportatore 3-7 gradi.
Controllo della temperatura PLC + PID
Serbatoio di stoccaggio di flusso. Max 5.2L.
Requisiti di energia 3P 5wires 380V/220V opzione
Potere per riscaldamento. 12 kW
Potere per l'operazione. Max 5KW
Fornitura di aria 4-7 kg/cm2 12,5 litre/min
Peso Max 600 kg.
Dimensioni L2400 × W1150 × H1500
Immagini del prodotto

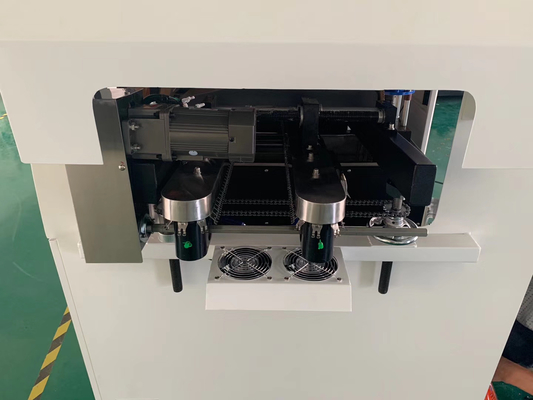

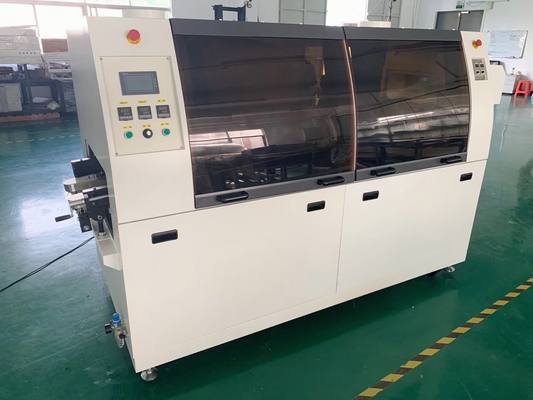

Macchina di saldatura a onde senza piombo 250 mm Larghezza PCB Linea di produzione DIP 0 Macchina di saldatura a onde senza piombo 250 mm Larghezza PCB Linea di produzione DIP 1

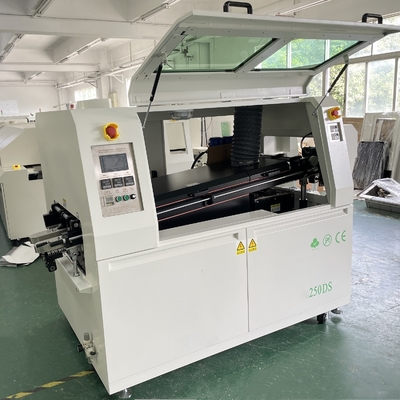

Macchina di saldatura a onde senza piombo 250 mm Larghezza PCB Linea di produzione DIP 2 Macchina di saldatura a onde senza piombo 250 mm Larghezza PCB Linea di produzione DIP 3

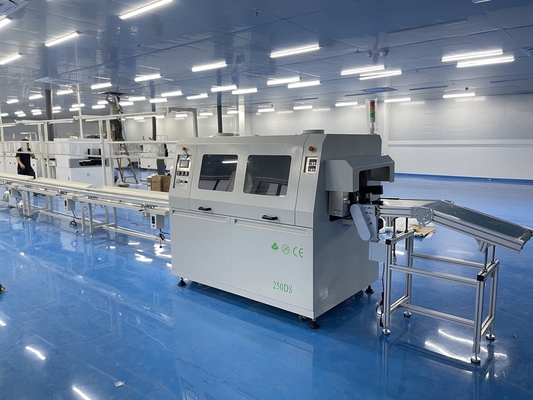

Loader & Unloader Conveyor System
Macchina di saldatura a onde senza piombo 250 mm Larghezza PCB Linea di produzione DIP 4 Macchina di saldatura a onde senza piombo 250 mm Larghezza PCB Linea di produzione DIP 5
Informazioni di contatto
Contatto:Kimi Liu
Compagnia:Charmhigh Technology Limited
Mobile/WhatsApp:+8613510675756
Email:kimi@charmhigh-tech.com
Canale YouTube: Kimi Liu Charmhigh Videos
Per ulteriori informazioni, contattateci via e-mail. Risponderemo prontamente.
Servizio e garanzia
Garanzia di 1 anno dalla data di acquisto con supporto di servizio a vita
Factory direct supply of spare parts with quality guarantee (Fabbrica diretta fornitura di pezzi di ricambio con garanzia di qualità)
Online Q/A and troubleshooting support tecnico
Servizio post-vendita uno a uno.
Ogni macchina è stata testata al 100% prima della spedizione
