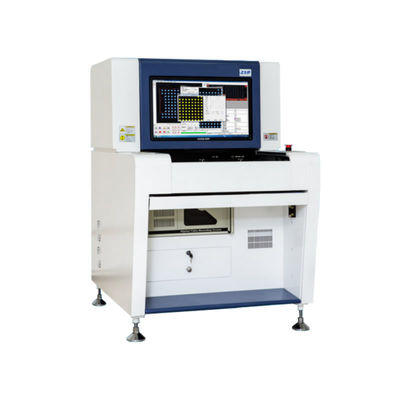

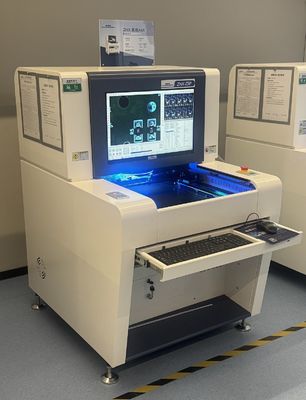

Flessibile AOI Z5P Off-line AOI (high-end) SMT Automatic Optical Inspection Machine per la produzione di PCBA sulla linea di assemblaggio PCB
AOI intelligente multifunzionale, PCB dimensioni 25*25mm - 480*330mm, supporto 0201, telecamera a colori da 500 megapixel
Descrizione:
Z5P Off-line Automated Optical Inspection Machine è dotato di programma multi, test multi-board e di commutazione automatica tra programmi di prova anteriori e posteriori, sistema di riconoscimento dei codici a barre con telecamera intelligente,combinazione di funzioni di programmazione a distanza e di controllo dell'altezza.
Caratteristiche di Z5P:
1. Può essere utilizzato efficacemente in post-stampa, prima del reflow, dopo il reflow, saldatura a onde e altri test non standard correlati.
2. programma di controllo intelligente, può chiamare i programmi automaticamente dalla fotocamera identificare il codice a barre o l'etichetta sul PCB.
3. Può comunicare con altre apparecchiature della stazione attraverso il modulo di comunicazione e l'attracco senza soluzione di continuità con MES.
4L'algoritmo di test del software può essere combinato in modo flessibile e libero per migliorare la precisione del controllo.
5. Supporta la modalità server di grandi dati, può il controllo centralizzato centrale da software SPc, un operatore di controllo di più dispositivi.
6. funzione di allarme intelligente dei dati, secondo le esigenze della gestione della produzione dell'utente per controllare i dati, informazioni speciali di allarme devono essere riconosciute dall'amministratore,per garantire un controllo rigoroso della qualità del prodotto.
Vantaggi di Z5P:
1.Multipli algoritmi e tecnologie vengono combinati e applicati insieme.
2.L'ispezione simultanea di più tavole e il cambio di ispezione di due lati della tavola (componenti superiore e inferiore) migliorano l'efficienza dell'ispezione.
3.Codici a barre della fotocamera intelligente identificano il sistema.
4.Sistema di monitoraggio di più macchine, può conoscere bene tutte le condizioni di produzione.
5La programmazione e il debug a distanza rendono il software più semplice e conveniente.
| Categoria |
Articolo 1 |
Classificazione: |
|
Riconoscimento
Sistema
|
Ispezione |
Utilizzando algoritmi multipli sinteticamente come WDM, tecnologia di contrasto dell'immagine a colori, analisi vettoriale del colore, somiglianza, due-
Tecnologia di gestione del valore OCR Analisi di contorno, ispezione a sfera di saldatura e tecnologia di analisi Wave DlP ecc. |
| Fotocamera |
Fotocamera a colori da 5MP: 20um (15um,10um per opzione) |
| Lampade |
3 anelli RGB LED-camera, con opzionale speciale coassiale ottico. |
| Velocità di elaborazione delle immagini |
0201 Chip |
≤ 10 ms |
| Tempo per immagine |
≤ 170 ms |
| Articoli di ispezione |
Difetti di Paste Printig |
Disallineamento, sovraffollamento, insufficienza, incollatura aperta, macchia |
| Compiene i difetti |
Mancano, disallineati, distorti, lapide, cartellone pubblicitario, rovesciato, polarità invertita, sbagliato, danneggiato |
| Difetti della saldatura |
Sopraflusso, insufficiente, saldatura corta, macchia, falsa saldatura |
| Saldatura d'ondaInspettare |
Superfluo, insufficiente, corto, eccedenza di saldatura, vuoto di saldatura |
| Misure antistatiche |
presa elettrica antistatica, corona antistatica |
|
Meccanismo
Sistema
|
Dimensione del PCB |
|
25x25mm~480x330mm, può fare dimensioni maggiori secondo le richieste dei clienti |
| Spessore del PCB |
|
± 2 mm |
| Tolleranza di distorsione dei PCB |
|
0.5 mm - 5.0 mm |
| Classificazione dei componenti |
|
TOP<28/opzione:55mm; BOT<75mm |
| Parti spaziali minime |
|
20um:0201 chip,0.4Pitch IC,15um:01005Chip, 0.3Pitch IC |
| Piattaforma X Y |
Conduttore |
Sistema di servosistema CA |
| Orientazione |
< 10 mm |
| Velocità di movimento |
700 mm/s |
| Sistema morbido |
Sistema di funzionamento |
Microsoft Windows 10 |
| Controllo e riconoscimento |
Caratteristiche |
Chiama automaticamente il programma e identifica il lato superiore o inferiore del PCB; non supporta la programmazione del PCB;Funzione di avviso dei dati intelligenti |
| Operazione |
Programmazione grafica, facile da gestire, più algoritmi possono essere combinati liberamente, supporto offline prog ramming 8debugging:Generazione automatica di rapporti SPC |
| Marchio |
Marchio Numeri |
Si possono scegliere 3 punti |
| Riconoscere la velocità |
0.5s/pcs |
| Altri |
Dimensioni della macchina (LxWxH) |
868x1055x1365 mm |
| Peso |
~ 310 kg |
| Fornitore di energia |
AC220V:10%, monofase 50/60HZ, consumo di energia 600W |
| Ambiente di lavoro |
Temperatura 10-40°C umidità 30-80% RH |

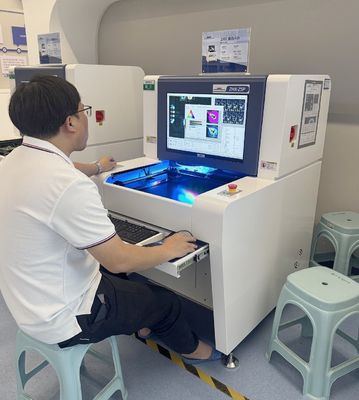

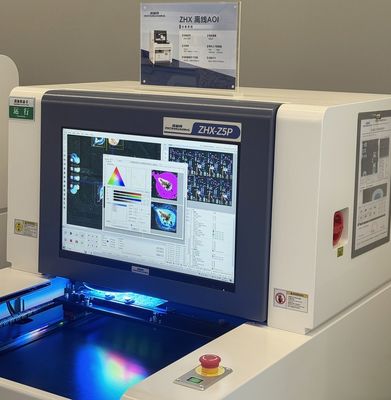

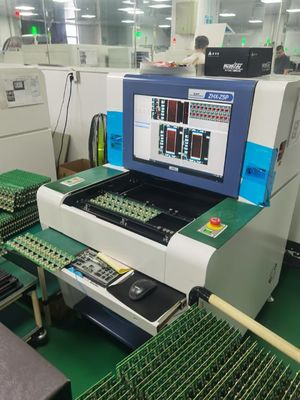

Foto reali al 100%.
La tecnologia originale di estrazione e analisi del colore
Attraverso l'estrazione speciale di microcolori dell'immagine scattata, in conformità con il modello standard impostato speciale rapporto di gravità specifica di superficie di microcolori, analisi e elaborazione dell'immagine,in modo da estrarre con maggiore precisione la necessità di rilevare il contenutoL'applicazione regionale di multi-marchio e multi-board può adattarsi meglio ai requisiti di prova dei prodotti e ha una maggiore applicabilità.
Algoritmo intelligente di rilevamento di perline di stagno
Attraverso l'analisi e il funzionamento del colore, della luminosità e delle caratteristiche di forma e colore delle perline di stagno sul substrato, le perline di stagno sul substrato possono essere rilevate e analizzate.Le perline di stagno sui singoli componenti possono essere rilevate, e le perline di stagno su tutta la piastra possono essere rilevate anche dalla cornice generale del substrato.
Algoritmi multipli a singola casella
L'applicazione completa di vari algoritmi migliora notevolmente il tasso diretto di rilevamento del prodotto e riduce il tasso di errori di giudizio e l'effetto dei test è migliore.Una singola scatola di rilevamento viene utilizzata per realizzare la fusione di più algoritmi di rilevamento, e la qualità del prodotto viene analizzata e rilevata analizzando il principio da diverse angolazioni.
