TC06 doppia pick and place machine linea di produzione SMT completamente automatica

TC06 doppia pick and place machine linea di produzione SMT completamente automatica
Dual TC06 Pick and Place Machines Fully-automatic SMT Production Line
TC06 doppia pick and place machine linea di produzione SMT completamente automatica TC06 doppia pick and place machine linea di produzione SMT completamente automatica TC06 doppia pick and place machine linea di produzione SMT completamente automatica TC06 doppia pick and place machine linea di produzione SMT completamente automatica TC06 doppia pick and place machine linea di produzione SMT completamente automatica

Grande immagine :  TC06 doppia pick and place machine linea di produzione SMT completamente automatica

Dettagli:
Luogo di origine: Cina
Marca: Charmhigh
Certificazione: CE
Numero di modello: TC06
Documento: Charmhigh TC06 - Catalog.pdf
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 unità
Prezzo: $61200~$75000
Imballaggi particolari: Esporta scatola di compensato
Tempi di consegna: 5-7 giorni lavorativi
Termini di pagamento: T/T
Capacità di alimentazione: 50 al mese
Contatto

TC06 doppia pick and place machine linea di produzione SMT completamente automatica

descrizione
Dimensione TC06: 890x1450x1500mm(LxLxA) Peso netto: 960kg
Energia: AC220V (50 Hz, monofase) velocità ottimale: 27800 CPH
Alimentatore: Supporto 50pcs NXT alimentatore elettrico Dimensioni del circuito stampato: 350 mm ((L) * 300 mm ((W)
Componente minimo e massimo: Da 01005 a 36*36 mm Altezza massima componente: 12 mm

TC06 doppia pick and place machine linea di produzione SMT completamente automatica
Visualizzazione del prodotto

Linea di assemblaggio SMT a doppia scelta TC06 di fascia alta per una produzione PCBA efficiente.dotato di due macchine Charmhigh TC06 a 6 teste che lavorano in tandem per ottenere il massimo rendimento ed efficienza.

Ogni TC06 offre una velocità di montaggio ottimale di 27.800 CPH con una precisione di posizionamento di ± 0,03 mm e una capacità di processo CPK≥ 1,0, garantendo una qualità stabile e ripetibile per l'assemblaggio di PCB ad alta miscela.(27800CPH+27800CPH=55600CPH).

Questa linea SMT completa comprende due sistemi di montaggio a 6 teste con cambio automatico dell'ugello (libreria di ugelli a 19 fori), 50 slot per alimentatore elettrico NXT per macchina,e sistemi di visione avanzati con 6 telecamere, 1 telecamera IC e 2 telecamere Mark per unità.

Il design di larghezza stretta di 890 mm si adatta agli ascensori standard e ai pavimenti di fabbrica compatti, consentendo una distribuzione flessibile di due macchine senza modifiche alle strutture.compensazione termica intelligente, e la calibrazione automatica garantiscono una precisione stabile a lungo termine, anche in ambienti di produzione 24 ore su 24, 7 giorni su 7.

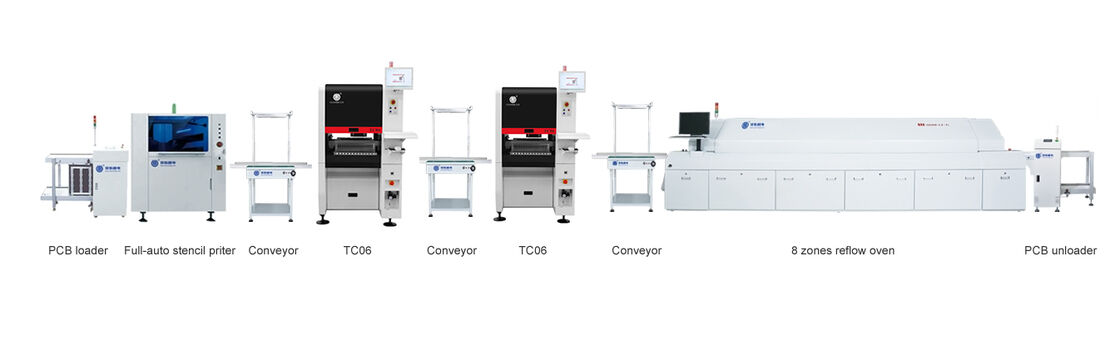

Pacchetto della linea di produzione
  • Caricatore di PCB 250LD
  • Stampa a pasta di saldatura completamente automatica E6
  • Convogliatore 50 cm
  • TC06 Macchine a 6 teste per il prelievo e il posizionamento (6 teste)
  • Convogliatore 50 cm
  • TC06 Macchine a 6 teste per il prelievo e il posizionamento (6 teste)
  • Convogliatore 50 cm
  • Forno a reflusso a 8 zone CHM-PC850
  • Discaricatore di PCB 250ULD
TC06 Specifiche tecniche

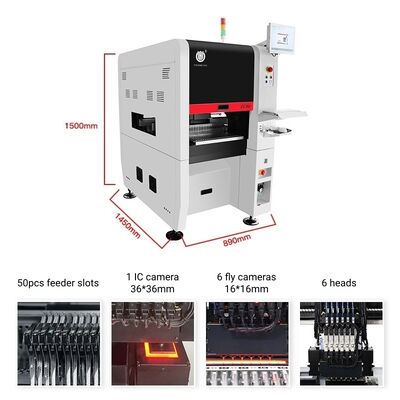

Dimensioni 890 mm ((L) x 1450 mm ((W) x 1500 mm ((H)

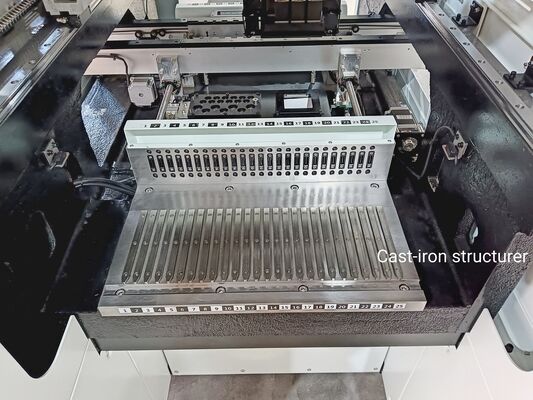

Peso 960 kg (struttura in ghisa)
Fornitore di energia AC220V (50Hz, monofase), 3kW
Fornitura di aria 0.5MPa ~ 0.7MPa
Generazione di vuoto Pompa a vuoto integrata
Quantità di testa di montaggio 6
Velocità di montaggio 270,800 CPH (ottimale)
Accuratezza crescente (xy) + 30 μm, CPK≥1.0
Altezza dei componenti ≤ 12 mm
Intervallo dei componenti Esclusione dei condensatori a resistenza, diodi cilindrici, condensatori in alluminio, SOT, SOP, QFP, QFN, BGA, ecc.
Dimensione del componente 01005 a 36*36 mm, e montaggio di componenti più grandi
Spessore del PCB 0.6 mm~3.5 mm
Dimensione del PCB 350 mm ((L) x 300 mm ((W)
Trasporto di PCB Trasporto automatico a tre tratti, dispositivo di supporto per PCB
Cambio dell'ugello Cambio automatico dell'ugello (libreria di ugelli a 19 fori)
Sistema di controllo Computer industriale integrato (sistema Windows) dotato di monitor, tastiera e mouse
Sistema di guida Asse X&Y azionate da servomotori Panasonic
Sistema di trasmissione Vetture di messa a terra + guide lineari
Sistema di alimentazione 50 NXT 8mm standard feeder stacks (adatti anche per IC tray e stick feeder)
Sistema di visione Fotocamera a mosca x 6 (dimensioni dei componenti applicabili: 16mmx16mm); fotocamera IC x 1 (dimensioni dei componenti applicabili: 36mmx36mm); fotocamera Mark x 2
Specificità principali
  • Velocità di montaggio: 27.800 CPH (ottimale per macchina)
  • Intervallo dei componenti: da 01005 a 36×36 mm (BGA, QFN, QFP, SOP, LED, resistori, condensatori)
  • Dimensione del PCB: fino a 350 mm × 300 mm
  • Spessore del PCB: 0,6 mm - 3,5 mm
  • Potenza: 220 V CA, 3 kW per macchina
  • Sistema di azionamento: servomotori Panasonic con viti a terra THK e guide lineari
Immagini del prodotto

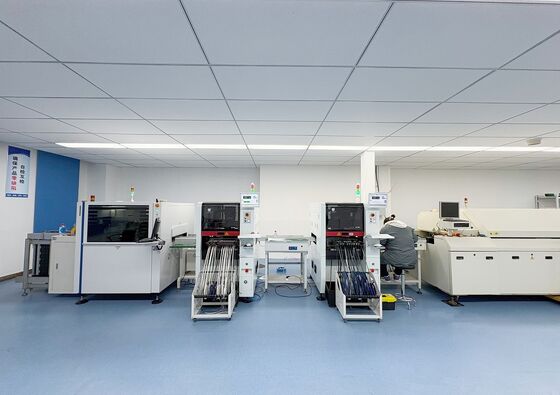

Charmhigh TC06 SMT pick and place machine full-automatic SMT line Customer site installation of TC06 SMT production line TC06 pick and place machine in operation Charmhigh reliable factory supply
Servizio e garanzia

La macchina completa ha un periodo di garanzia di 1 anno dal momento dell'acquisto e servizio a vita. Forniamo sempre pezzi di ricambio della macchina, fornitura diretta di fabbrica con garanzia.Forniamo assistenza online in materia di domande e risposte e assistenza tecnica per la risoluzione dei problemi.

Ogni macchina è stata testata al 100% prima della spedizione.

Supporto tecnico

Kimi Liu:Mob & WhatsApp: +86 135 106 75756

E-mail:kimi@charmhigh-tech.com

Seguiteci.YouTube

Se desiderate maggiori informazioni, contattateci via e-mail.

Affascinante, affidabile fornitura di fabbrica.
