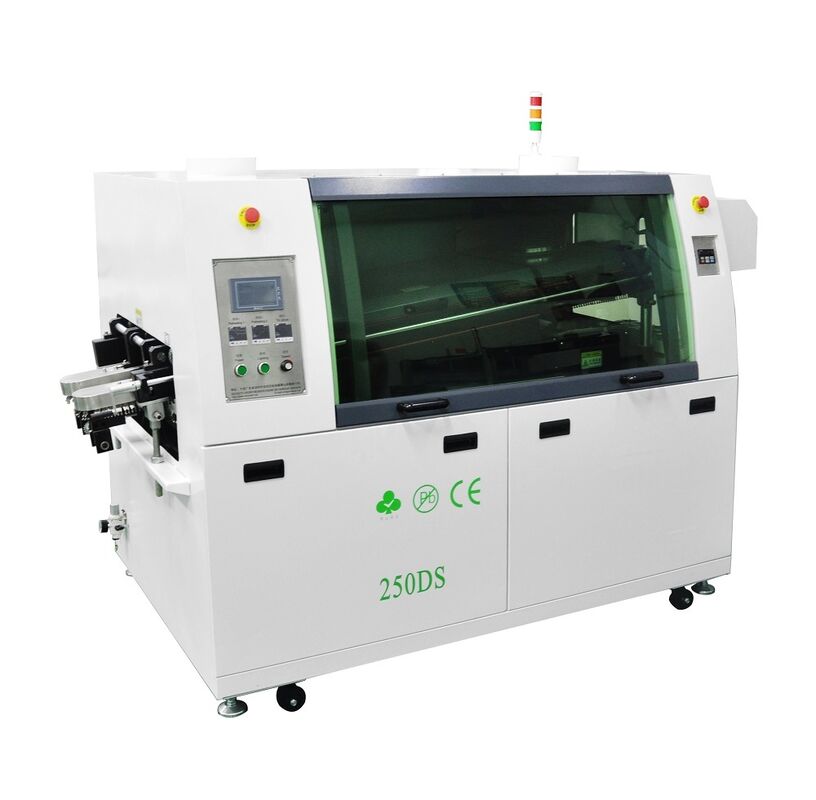

Saldatrice a onda automatica senza piombo Charmhigh 250DS per assemblaggio PCB

Grande immagine : Saldatrice a onda automatica senza piombo Charmhigh 250DS per assemblaggio PCB

Dettagli:

Luogo di origine:	La CINA
Marca:	Charmhigh
Certificazione:	CE
Numero di modello:	250DS
Documento:	250DS wave soldering -Instr...on.pdf

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1pcs
Prezzo:	$5460
Imballaggi particolari:	Casella di compensato
Tempi di consegna:	4-7 giorni
Termini di pagamento:	TT; Wester union
Capacità di alimentazione:	100 al mese

Contatto

Saldatrice a onda automatica senza piombo Charmhigh 250DS per assemblaggio PCB

descrizione

Metodo di controllo:	Tocco Screen+PLC	Larghezza del circuito stampato:	50-250 mm (W)
Onda No.:	2 pezzi; lunghezza 800 mm	Peso netto:	550 kg
Dimensione:	260012001700 mm	Velocità del trasportatore:	0-1800 mm/minuto
Evidenziare:	Apparecchiature per la saldatura a ondate di PCB , Macchine di saldatura a onde automatiche per PCB , Macchina di saldatura a onde per PCB senza piombo

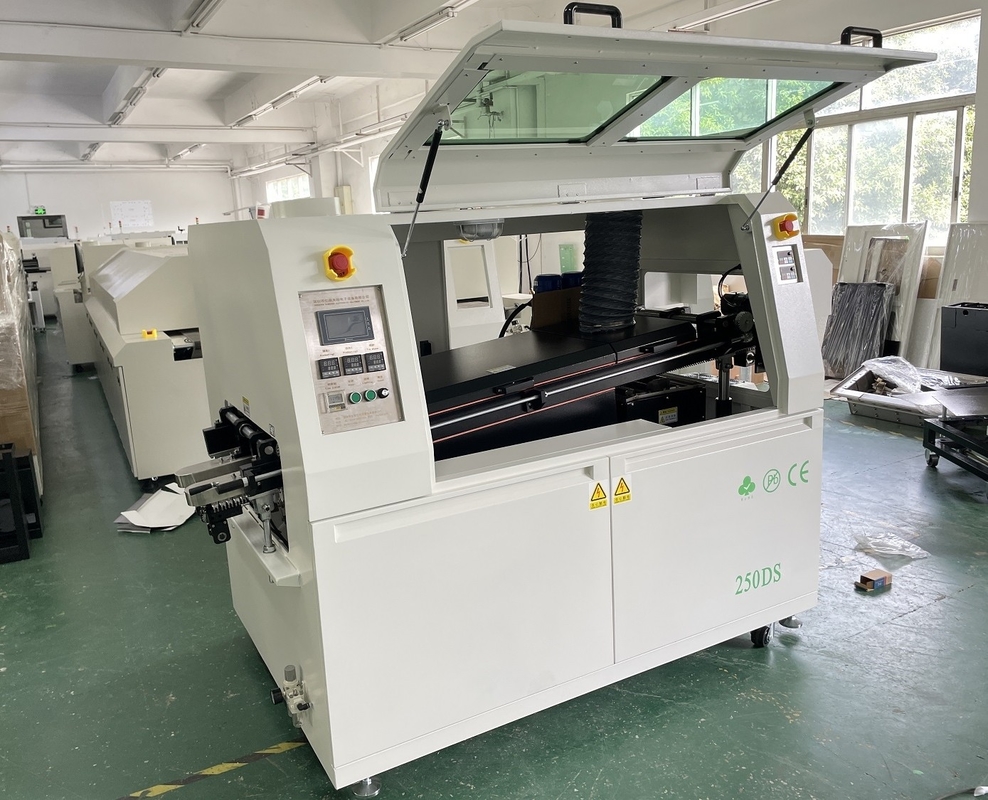

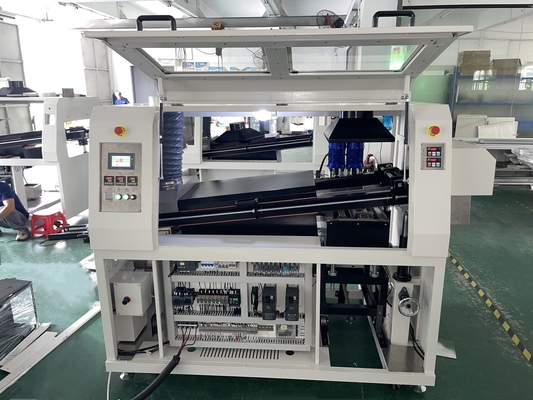

Charmhigh 250DS macchina automatica di saldatura a onde

Sistema di saldatura a onde senza piombo per assemblaggio PCB della linea di produzione DIP

Caratteristiche e vantaggi principali

Adatto sia per la saldatura SMD che per la saldatura di componenti THT con un design snello ed esteticamente gradevole
Modular preheating zone and filtration system with direct pull-out design for easy maintenance (Zona di pre riscaldamento modulare e sistema di filtrazione con design a trazione diretta per facile manutenzione)
La zona di pre riscaldamento a due fasi assicura una curva di riscaldamento stabile e previene la deformazione del PCB
Sistema automatico di tracciamento intelligente di spruzzo si adatta alle variazioni di larghezza del PCB

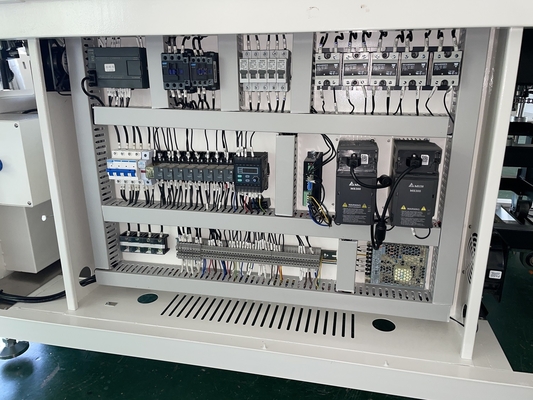

Controller logico programmabile (PLC) con monitoraggio interno della velocità per ottimizzare il tempo di spruzzatura
Dispositivo di pulizia automatica dell'ugello di flusso elimina i requisiti di manutenzione manuale
Lo speciale design della camera del forno a spirale riduce la deformazione termica e l'ossidazione
La progettazione unica del binario guida garantisce una saldatura e una trasmissione dei PCB complete e fluide
Variable frequency drive technology for precise wave peak height control (tecnologia di azionamento a frequenza variabile per il controllo preciso dell'altezza del picco d'onda)
Tubi di riscaldamento ad infrarossi a nichel-cromo ad alta efficienza energetica con lunga durata di vita
Dispositivi di sicurezza completi, compresi gli allarmi di sovra-temperatura e la frenata di emergenza
Sistema di controllo della velocità variabile a ciclo chiuso per un'operazione di trasporto stabile
La piastra di filtraggio degli scarichi a spruzzo riduce l'inquinamento delle emissioni e semplifica la pulizia
Artigli di molla in lega di titanio di precisione per il trasporto di PCB affidabili e antiaderenti
Interfaccia di controllo PLC e touch screen facile da usare

Specifiche tecniche

Parametro	Specificità
Larghezza della scheda PCB	Massimo 250 mm
PCB Conveyor Height	750 ± 20 mm
Velocità del trasportatore PCB	0-1.8 m/min.
Lunghezza di preriscaldo	800 mm
Preheating Zones	2
Preheating Temperatures	Temperatura ambiente ~ 350 ° C
Compatibilità del tipo di saldatura	Paste di soldering senza piombo
Preheating Capacity	5 kW
Wave Solder Pot.	8KW
Crest Value of Solder Waves (Valore massimo delle onde di soldo)	Max 10 mm (Difficienza di impatto fino a 30 mm)
Solder Volume	180 kg
Temperatura della saldatura	Temperatura ambiente ~ 320 ° C
Angolo del trasportatore	3-7 gradi.
Controllo della temperatura	PLC + PID
Serbatoio di stoccaggio di flusso.	Max 5.2L.
Requisiti di energia	Opzione 3P 5 fili 380V/220V
Potenza di riscaldamento	12 kW
Potenza di esercizio	Max 5KW
Fornitura di aria	4-7 kg/cm2, 12,5 L/min
Peso	Max 600 kg.

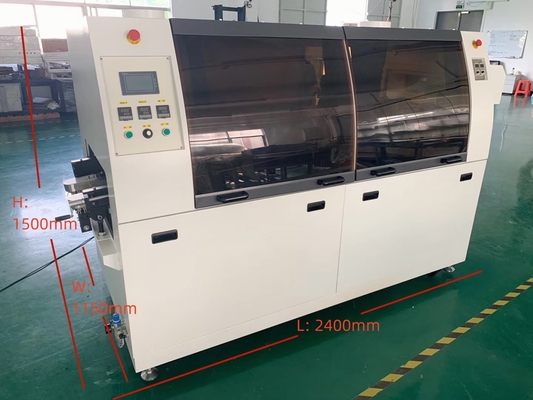

Dimensioni	L2400 * W1150 * H1500
