Forno da tavolino di riflusso T961 con il trasportatore 730*230mm 6 saldatrice temporaneo di zone 3.5KW

Forno da tavolino di riflusso T961 con il trasportatore 730*230mm 6 saldatrice temporaneo di zone 3.5KW
T961 Desktop Reflow Oven with conveyor 730*230mm 6 temp Zones 3.5KW Soldering Machine
Forno da tavolino di riflusso T961 con il trasportatore 730*230mm 6 saldatrice temporaneo di zone 3.5KW Forno da tavolino di riflusso T961 con il trasportatore 730*230mm 6 saldatrice temporaneo di zone 3.5KW Forno da tavolino di riflusso T961 con il trasportatore 730*230mm 6 saldatrice temporaneo di zone 3.5KW Forno da tavolino di riflusso T961 con il trasportatore 730*230mm 6 saldatrice temporaneo di zone 3.5KW

Grande immagine :  Forno da tavolino di riflusso T961 con il trasportatore 730*230mm 6 saldatrice temporaneo di zone 3.5KW

Dettagli:
Luogo di origine: La CINA
Marca: Puhui
Certificazione: CE
Numero di modello: T961
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: $1100
Imballaggi particolari: Scatola di legno
Tempi di consegna: 2-3 giorni
Termini di pagamento: T/T; Paypal
Capacità di alimentazione: 200 AL MESE

Forno da tavolino di riflusso T961 con il trasportatore 730*230mm 6 saldatrice temporaneo di zone 3.5KW

descrizione
Potere: 3.5KW dimensioni: 1000*466*445mm
Quantità di riscaldamento di zona: upper3/down3 Superficie di riscaldamento: 230*730mm
Riscaldare tempo: Intorno 7 minuti
Evidenziare:

Forno da tavolino di riflusso T961

,

forno di riflusso del desktop di 730*230mm

,

Saldatrice 3.5KW

Tipo mini forno T961 del trasportatore più caldo di riflusso di SMT

230*730mm 6 saldatrice di saldatura di zone 3.5KW

Desgin speciale per il LED/SMD



Acquisto sul deposito di Aliexpress direttamente:

https://www.aliexpress.com/item/32920475678.html?spm=a2g0o.store_pc_groupList.8148356.3.8c2f7609n6uKUV



Paramater tecnico per T961:



Modello

T-961

La quantità di riscaldamento di zona

upper3/down3

La lunghezza della zona di riscaldamento

730mm

Il tipo di riscaldamento

scirocco livellato intelligente e riscaldamento infrarosso rapido

La quantità di zona di raffreddamento

1

Larghezza massima del bordo del PWB

230mm

La direzione di operazione

left→right

Opzioni di consegna

Trasmissione netta del transmission&chain

La velocità del nastro trasportatore

0-290mm/min

L'alimentazione elettrica

220V 50/60Hz

Potenza di picco

3.5KW

Riscaldare tempo

Intorno a 7mins

Gamma del controllo della temperatura

Sala temperature-300



Modo del controllo della temperatura

Controllo a circuito chiuso di PID

Accuratezza del controllo della temperatura

±1

Deviazione di distribuzione di temperatura del PWB

±2

Dimensioni globali

1000×466×445mm

Peso della macchina

70KG



Descrizione:

1. Questa macchina seleziona lo scirocco intelligente del livello ed il controllo infrarosso rapido di tecnologia riscaldamenta, forniti della ruota di vento speciale di progettazione, della stabilità della velocità e della temperatura uniforme, vestito per ininterrotto saldando le componenti di BGA e del LED.

2. Questa macchina è fornita della temperatura sei e cingolo tipi di area di riscaldamento dei sistemi ed ogni area della temperatura usa l'indipendente controllo di PID e tipo di riscaldamento del up-down, può rendere la temperatura interna più accurata e ben proporzionato, richieda appena circa 7 minuti può lasciarlo il calore fino alla temperatura di lavoro dalla temperatura ambiente.

3. Il tipo di riscaldamento dell'onda intelligente della temperatura, selezione surdimensionata dell'onda della capacità, ha otto onde della temperatura può rispondere alle varie esigenze tecnologiche di saldatura.
4. Usi la tecnologia programmabile, prestabilisca la funzione di stoccaggio di memoria dell'onda della temperatura, può realizzare automaticamente l'intero processo di saldatura secondo la vostra onda di preregolamento.
5. adotti la misura della temperatura della termocoppia ed aggiunga il circuito della compensazione, effettuano la misura della temperatura più accurata, l'onda più perfect.6. Usi la tecnologia intelligente del controllo della temperatura di PID; faccia più esattamente il controllo della temperatura.    Adotti il grande relè che semi conduttore corrente importato l'uscita senza contatto può efficacemente evitare IC o il danno del circuito dovuto scaldarsi rapido o ininterrotto, fa l'intera sicurezza più scientifica di saldatura di processo.
7. il sistema di trasmissione adotta il motore importato di conversione di frequenza, la velocità del circuito chiuso di PID, il buon funzionamento, la gamma regolabile 0-290mm/min.8 della velocità. Adotti la struttura indipendente della ruota ed il puntone speciale di acciaio inossidabile, funzionamenti wearresisting durevoli uniformemente, precisione della velocità può raggiungere ±10mm/min.9. Zona di raffreddamento indipendente, assicurare il bordo del PWB della bassa temperatura quando il required.10. L'interfaccia uomo/macchina amichevole dell'operazione, l'esposizione LCD perfetta, nessuna necessità di collegarsi con il PC, può guardare molto chiaro l'intero processo di riparazione.
11. progettazione, pratiche ergonomico ed azionate facilmente. La buona qualità di configurazione ma allo stesso tempo leggero e una piccola orma permette che il T-960 sia facilmente banco posizionato, trasportato o immagazzinato.


Fondamento per l'insieme dell'onda:

1. La teoria di saldatura di riflusso e l'onda di temperatura

Quando il bordo del PWB entra in riscaldi l'area (area asciutta), il solvente ed il gas nella pasta della lega per saldatura evaporerà. Allo stesso tempo, il cambiamento continuo può bagnare il cuscinetto e la punta ed il piede componenti. La pasta della lega per saldatura fonde, frana e copre il cuscinetto, conducente al cuscinetto ed i perni della componente isolano l'ossigeno. Il bordo del PWB entra in area di conservazione del calore. Il bordo e le componenti del PWB ottengono il preriscaldamento completo. Nel caso del danno il PWB e delle componenti quando entra in area di saldatura e temperatura riscalda rapidamente. Quando il bordo del PWB entra in area di saldatura, la temperatura riscalda e la pasta della lega per saldatura si fonde. Quando il bordo del PWB va dentro ad area di raffreddamento, la lega per saldatura liquida incollare i punti di saldatura solidifica. Il processo di riflusso è finito.

La temperatura è la chiave a qualità di saldatura. Il pendio di riscaldamento reale e di regolazione della temperatura e la temperatura di punta dovrebbero essere conformi. Prima che la temperatura raggiunga 160°, controlli prego riscaldano la velocità dentro circa 1°/S. Se riscaldi troppo rapidamente, il bordo del PWB e le componenti saranno danneggiati ed il bordo del PWB può essere non in forma. Dall'altro lato, il cambiamento continuo volatilizza troppo veloce. Ed è palla di saldatura facile da fare della latta. Fissi la temperatura di punta 20°-40°higher che il punto di fusione della pasta della lega per saldatura. Fissi il tempo 10S~60S di riflusso. Se la temperatura di punta è bassa o il tempo di riflusso è breve, colpirà la qualità di saldatura e serio sta causando la pasta della lega per saldatura non si fonde. Se la temperatura di punta è alta o il tempo di riflusso è lungo, il potere del metallo sarà ossidato e colpire la qualità di saldatura e serio sta causando la componente ed il bordo del PWB ha danneggiato.
2. L'insieme dell'onda di temperatura

Metta l'onda secondo la pasta della lega per saldatura ed il fondamento di cui sopra. La pasta differente della lega per saldatura, sceglie e mettere le onde differenti. Inoltre, l'onda della temperatura si è riferita al PWB, alla densità ed alla dimensione delle componenti. La temperatura di saldatura generalmente senza piombo dovrebbe essere più alto 40° che il punto di fusione.



Immagini reali di 100% come segue:

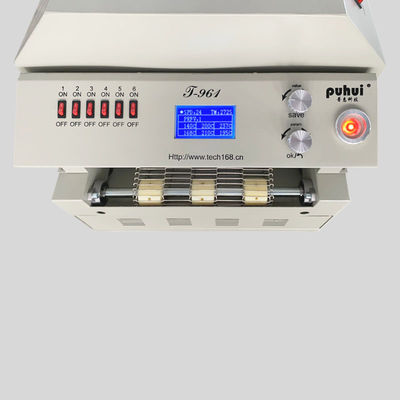

Forno da tavolino di riflusso T961 con il trasportatore 730*230mm 6 saldatrice temporaneo di zone 3.5KW 0

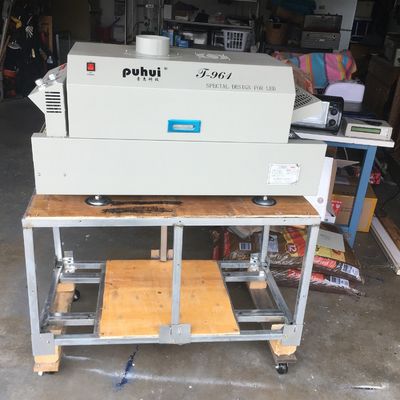

Forno da tavolino di riflusso T961 con il trasportatore 730*230mm 6 saldatrice temporaneo di zone 3.5KW 1



Forno da tavolino di riflusso T961 con il trasportatore 730*230mm 6 saldatrice temporaneo di zone 3.5KW 2

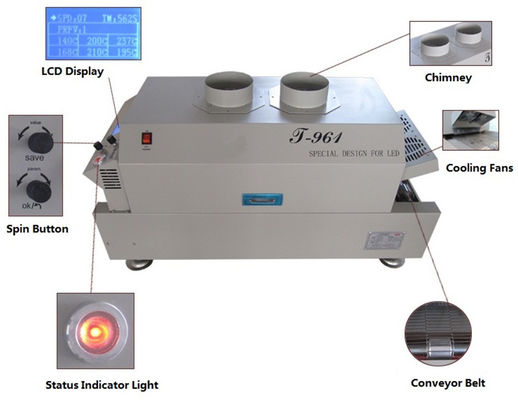

Forno da tavolino di riflusso T961 con il trasportatore 730*230mm 6 saldatrice temporaneo di zone 3.5KW 3


Garanzia:



La macchina completa ha un periodo di garanzia di 1 anno a partire da servizio di vita e dell'acquisto.
Forniamo sempre ai pezzi di ricambio di macchina, rifornimento diretto affidabile della fabbrica.
Forniamo Q/A online ed il servizio tecnico d'analisi guasti e di sostegno di consiglio.

Fornisca un - un servizio di dopo-vendita. Ogni macchina 100% provato molto prima della nave fuori.
