Charmhigh High Precision 4 Heads SMT Pick and Place Machine Cambiamento automatico dell'ugello CPKCPK≥1.0

Charmhigh High Precision 4 Heads SMT Pick and Place Machine Cambiamento automatico dell'ugello CPKCPK≥1.0
Charmhigh High Precision 4 Heads SMT Pick and Place Machine Cambiamento automatico dell'ugello CPKCPK≥1.0 Charmhigh High Precision 4 Heads SMT Pick and Place Machine Cambiamento automatico dell'ugello CPKCPK≥1.0 Charmhigh High Precision 4 Heads SMT Pick and Place Machine Cambiamento automatico dell'ugello CPKCPK≥1.0 Charmhigh High Precision 4 Heads SMT Pick and Place Machine Cambiamento automatico dell'ugello CPKCPK≥1.0

Grande immagine :  Charmhigh High Precision 4 Heads SMT Pick and Place Machine Cambiamento automatico dell'ugello CPKCPK≥1.0

Dettagli:
Luogo di origine: La CINA
Marca: Charmhigh
Certificazione: CE
Numero di modello: CHM-551 e CHM-650
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: $7800 & 9000
Imballaggi particolari: Scatola di legno
Tempi di consegna: 3-5 giorni lavorativi
Termini di pagamento: T/T, Western Union
Capacità di alimentazione: 100 al mese
Contatto

Charmhigh High Precision 4 Heads SMT Pick and Place Machine Cambiamento automatico dell'ugello CPKCPK≥1.0

descrizione
Teste: 4 teste (con ugello Samsung) Dimensione del PCB: CHM-551: 350x270mm; CHM-650: 400x350mm
Velocità: CHM-551 e CHM-650: 8850cph (reale) Aggiustatore: Supporto 50pcs YAMAHA alimentatori ((sia alimentatore pneumatico e elettrico)
Componente: 0201 0402 0603 0805 1206 CONTENTINO del BEONE TSOP del transistor di LED2835 LED5050, 0.5mm PLCC CSP sistema: Windows, il computer viene con la macchina
Fotocamera: entrambe 4 piccole +1 grandi telecamere IC + 2 telecamere di segno Consegna del PWB: CHM-551: rotaia a 1 sezione; CHM-650: rotaia a 3 sezioni
Peso netto: 551: 320kg; 650: 420kg Cambio automatico dell'ugello: 551650: con posizione 19
Evidenziare:

Linea di produzione dell'Assemblea CHMT761P6

,

Linea di produzione dell'Assemblea di PNP

,

Macchina verticale di Pnp

CP di alta precisioneK.≥ 1.0 Tdue tipi Charmhigh Advanced Small 4 Heads SMT Pick and Place Machine

Tipo verticale +Cambiamento automatico dell'ugello + vite a sfera + software intelligente +Protocolli di comunicazione di linea SMT


Catalogo CHM-551: CHM-551 - Catalogo.pdf

Catalogo CHM-650: Charmhigh CHM-650 Catalogo.pdf

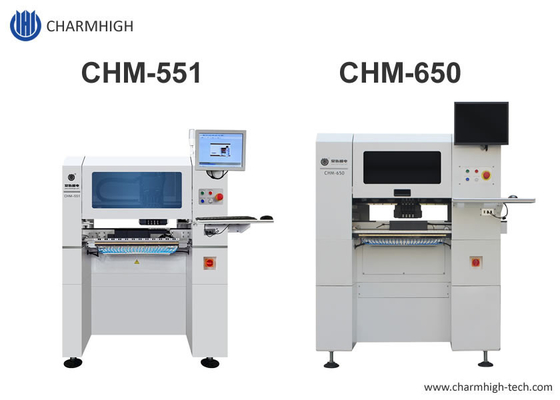

Le stesse configurazioni per i due modelli:
1. Tipo verticale + 4 teste 50 alimentatori + (4 piccole fotocamere,1 grande fotocamera, 2 fotocamere di marcatura) + vite a sfera + cambio automatico dell'ugello + CPK≥ 1.0
2. alimentatore: 2 opzioni: alimentatore pneumatico Yamaha / alimentatore elettrico (acquisto separato)
3- Correzione automatica per la selezione dei componenti, funzionamento integrato con computer industriale integrato con sistema di finestre.
4. Precisione e velocità di montaggio: tutti i componenti supportati 0201, 0402-5050, SOP, QFN, TQFP, BGA... ecc. velocità reale 8850CPH.

Differenze tra i due modelli:
1Dimensioni del PCB: CHM-551: 350x270mm; CHM-650: 400X350mm
3. Transito di PCB: CHM-551: trasportatore automatico PCB a una sezione; CHM-650: trasportatore automatico a 3 sezioni
4Dimensioni: CHM-551: 1050x1050x1360mm; CHM-650: 1280x1190x1500mm (più grande)

5Peso netto: CHM-551: 320 kg; CHM-650: 420 kg (più pesante)

Descrizione:
Questi due modelli sono i modelli smart aggiornati rilasciati da Charmhigh.
Sono una geniale SMT Pick and Place Machine a 4 teste caratterizzata da 50 pile di alimentazione.
4 teste in grado di ruotare a 360 gradi con ugello Samsung, supporto per alimentatori pneumatici Yamaha, alimentatori elettrici, alimentatori a bastone con componenti tubolari, correzione automatica per scegliere componenti,funzionamento integrato con computer industriale integrato.
È un modello a basso costo con alta configurazione, il punto saliente è che hanno una precisione molto elevata, una lunga durata di vita, il componente min 0201 supportato per questo tipo di piccola macchina desktop.Puoi usare questa piccola macchina.per la produzione a piccoli lotti con un risultato di posizionamento perfetto al 100%.



CHM-551 Specifiche
Dimensioni 1050 (L) x 1050 (W) x 1360 mm (H)
Peso 320 kg
PotenzaFornitura AC220V (50Hz, monofase), 1,5 kW
Fornitura di aria 0.5MPa ~ 0.6MPa
Generazione di vuoto Giappone Generatore di vuoto PISCO
Testa di montaggio 4 teste
Velocità di montaggio 8850cph ((IPC9850)
Accuratezza crescente (XY) ± 0,06 mm; CPK≥1.0
Precisione di controllo 5 μm
Altezza dei componenti 12 mm
Tipo di componente

0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, ecc.

(resistore/condensatore/diodo/triodo/LED/IC, ecc.)
Spessore del PCB 0.6 mm~3.5 mm
Dimensione del PCB 350 mm ((L) x 270 mm ((W)
Fornitura di PCB Convogliatori automatici a una sezione
Cambio dell'ugello Cambio automatico dell'ugello (libreria di ugelli a 13 fori)
Sistema di controllo

Calcolatori industriali integrati (sistema Windows)

dotato di monitor, tastiera e mouse
Sistema di guida Asse X&Y azionate da servomotori; con accelerazione e decelerazione flessibili in curva S
Sistema di trasmissione Vitruccio a sfera + guida lineare
Sistema di alimentazione

50 YamahaScatene pneumatiche/elettriche standard da 8 mm

(adatta anche per vassoio IC + bastone/tubo/alimentatore per vibrazioni)
Sistema di visione

una fotocamera x 4 (dimensioni dei componenti applicabili: 14 mmx14 mm);

una fotocamera IC x 1 (dimensioni dei componenti applicabili: 36mmx36mm);

Segna la fotocamera x 2

Charmhigh High Precision 4 Heads SMT Pick and Place Machine Cambiamento automatico dell'ugello CPKCPK≥1.0 0


Specificativi CHM-650
Dimensioni 1280 mm ((L) x 1190 mm ((W) x 1050 mm ((H)
Peso 310 kg
PotenzaFornitura AC220V/110V (50Hz, 1 fase), 2,1 kW
Fornitura di aria 0.5MPa ~ 0.7MPa
Generazione di vuoto Generatore di vuoto
Testa di montaggio 4 teste
Velocità di montaggio 9000cph (ottimale)
Accuratezza crescente ±50μm@μ±3σ/chip
Precisione di controllo 5 μm
Altezza dei componenti 12 mm
Tipo di componente

0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, ecc.

(resistore/condensatore/diodo/triodo/LED/IC, ecc.)
Spessore del PCB 0.6 mm~3.5 mm
Dimensione del PCB 400 mm ((L) x 350 mm ((W)
Trasporto di PCB Trasporto automatico a tre tratti

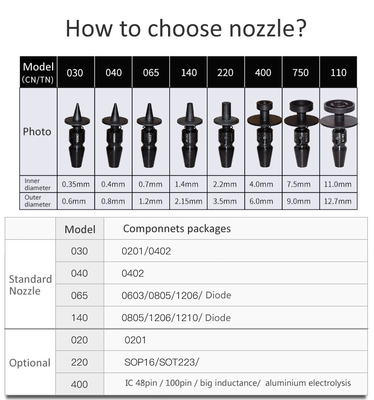

Cambio dell'ugello Cambio automatico dell'ugello (libreria di ugelli a 19 fori)
Sistema di controllo

Calcolatori industriali integrati (sistema Windows)

dotato di monitor, tastiera e mouse
Sistema di guida Asse X&Y azionate da servomotori; con accelerazione e decelerazione flessibili in curva S
Sistema di trasmissione Vitruccio a sfera + guida lineare
Sistema di alimentazione

50 slot per alimentatori pneumatici/elettrici standard Yamaha da 8 mm

(adatta anche per il vassoio IC e l'alimentatore a bastone)
Sistema di visione

Fotocamerax4 (dimensioni dei componenti applicabili:16 mmx16 mm);

IC camerax1 (dimensioni dei componenti applicabili:36 mmx36 mm);

Marchio camerax2

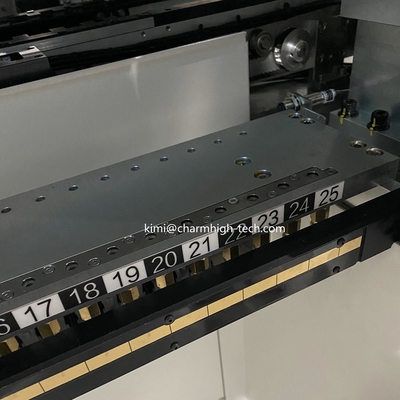

Yamaha alimentatore pneumatico e alimentatore elettrico entrambi compatibili:
Opzione: 8 mm, 12 mm, 16 mm, 24 mm, alimentatore a vibrazione, vassoio IC (acquistato separatamente)

Charmhigh High Precision 4 Heads SMT Pick and Place Machine Cambiamento automatico dell'ugello CPKCPK≥1.0 1
Charmhigh High Precision 4 Heads SMT Pick and Place Machine Cambiamento automatico dell'ugello CPKCPK≥1.0 2

Charmhigh High Precision 4 Heads SMT Pick and Place Machine Cambiamento automatico dell'ugello CPKCPK≥1.0 3



Charmhigh High Precision 4 Heads SMT Pick and Place Machine Cambiamento automatico dell'ugello CPKCPK≥1.0 4


Servizio e garanzia:
La macchina completa ha un periodo di garanzia di 1 anno dal momento dell'acquisto e di servizio per tutta la vita.
Forniamo sempre pezzi di ricambio di macchine, fabbrica affidabile fornitura diretta.
Forniamo un servizio online di assistenza e consulenza tecnica.
Fornire un servizio post-vendita uno a uno.Ogni macchina e' stata testata al 100% prima della partenza.
Supporto tecnico e contatti:
Kimi Liu
Charmhigh Technology Limited
Mob/ WhatsApp: 0086 135 106 75756
Skype: kimiliu89
E-mail:kimi@charmhigh-tech.com
Benvenuti a seguirci.YouTube: https://www.youtube.com/@KimiLiuCharmhigh/videos
Se desiderate vedere ulteriori informazioni e video, contattateci via e-mail.
Vi risponderemo alla prima volta.



Charmhigh High Precision 4 Heads SMT Pick and Place Machine Cambiamento automatico dell'ugello CPKCPK≥1.0 5
