Questa CHMT48VB è una versione aggiornata di CHMT48VA, che includeva alimentatori laterali doppi con un totale di 58 pezzi (29 pezzi a sinistra + 29 pezzi a destra).la macchina è pronta per il lavoro dopo aver ricevuto.
Il sistema di funzionamento è lo stesso di CHMT48VA e può installare più diversi tipi di materiali, utilizzando 502--507 diversi tipi di ugelli Juki, adatti per 0402,0603,0805-5050, SOP, QFN, LQFP, Diodo, Transistor, BGA... ecc., che possono soddisfare la domanda di più clienti.
Adatto per:per costruttori di prototipi, hobbyisti, sviluppatori e gruppi di sviluppo e piccole fabbriche di produzione di lotti.
Codice SGS per la macchina di prelievo: 8479896200
CHMT48VB Video di lavoro del cliente:
Il mio nome è Gianni, e io sono Gianni.
www.youtube.com/watch?v=xF7N4crTOtQ(Svezia)
- Non è vero. - Non è vero.(Cina)
CHMT48VB inserimento del circuito integrato:
- www.youtube.com/watch?v=I-g8x98jmz0
Compralo dal nostronegozio onlinecon il prezzo più basso direttamente:
CHMT48VB: - E' un'idea che non ha senso.
Le specifiche di Charmhigh CHMT48VB:
| Modello |
CHM-T48VB |
| Superficie dei PCB |
10 mm*10 mm - 355 mm*355 mm |
| Asse X Y Viaggio |
420*460 mm |
| Intervallo di movimento dell'asse Z |
15 mm |
| Capelli di posizionamento |
2 pezzi |
| Aggiustatori |
Sinistra 29 e destra 29.
8 mm = 44 pezzi, 12 mm = 8 pezzi, 16 mm = 4 pezzi, 24 mm = 2 pezzi,
Piattaforma IC anteriore = 14pcs, vassoio IC personalizzato, nastro tagliato
|
| Sistema di visione |
apparecchi fotografici doppi (camere su e giù) |
| Azionamento |
Controllo a circuito chiuso stepper servo drive sistema, assicurarsi di non perdere mai passo |
| Determinazione dell'auto-ritorno dell'asse Z |
Sì, impedire la rottura degli ugelli |
| Pull pin auto-ritorno |
- Sì, sì. |
| Metodo di rilevamento delle perdite di materiale |
rilevamento del vuoto, rilevamento della visione |
| Dispositivo touch |
7° schermo touchscreen industriale (supporto mouse USB) |
| Tavola principale |
Consiglio di amministrazione della ricerca indipendente |
| Sistema |
Sistema Linux incorporato |
| Velocità di montaggio |
4000cph (visione spenta); 3000cph (visione accesa) |
| Precisione di montaggio |
± 0,025 mm |
| Componenti |
0402-5050,SOP,QFN (larghezza del nastro: 8MM,12MM,16MM,24MM) |
| Dimensione della macchina |
L 960 mm* W 705 mm* H 335 mm |
| Pompa a vuoto |
-92KPA (2pcs, built-in, tipo muto) |
| Fonte di aria esterna |
Non c' è bisogno (pompa a vuoto mute incorporata nella macchina 2pcs) |
| PC esterno |
Non è necessario un PC esterno |
| Voltaggio |
220V (110V), 50Hz/60hz |
| Peso netto |
68 kg |
| Peso lordo |
82 kg |
Vantaggio competitivo:
1- Software conveniente,Sistema Linux incorporatoLa macchina, la scheda principale industriale stabile, il funzionamento indipendente, senza bisogno di un computer esterno, il funzionamento più facile e più conveniente, imparare velocemente.
2. In-built touch screen, non c'è bisogno di monitor esterno, spazio risparmiato, funzionamento più conveniente, mouse USB supportato pure.
3Da sopra e da sotto.due telecamere di visione, correggere la posizione di ciascun componente, è possibile visualizzare l'immagine visione dallo schermo per ogni componente.

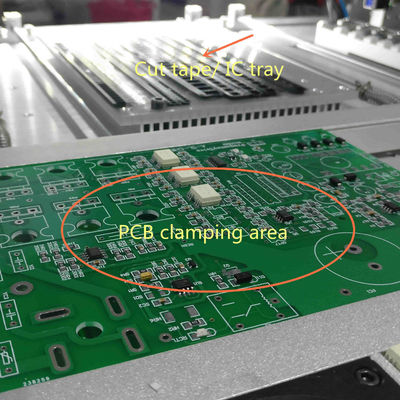

4E'vero. apparecchiature di fissaggio per PCB flessibili, adatto a PCB di diverse dimensioni.
5- Ha sostenutovassoio IC personalizzato, il vassoio IC può essere fissato sul tavolo della macchina.
6. due teste di montaggio con 2 pezziFuse di Juki,Fuoco JukiMagnete all'interno, quindi può essere rimosso con il dito, non è necessario smontare con chiave inglese, ugelliangolo di rotazione da -180° a +180°.
7.Macchine "tutto in una", 29pcs alimentatori inclusi nella macchina, non è necessario acquistare altre parti, la macchina èPronto a lavorare.
8.rilevamento dell'asse Z,mL'ago di trazione di Achine ritorna automaticamente all'origine per evitare che gli ugelli si rompano.
9- Altura massima del supporto del componente 5 mm.
10.Controllo a circuito chiuso, asse X, Y con codificatore, non fuori passo.
11. PCB calibrato da due componenti posizione, quindi i componenti di riposo saranno calibrati automaticamente.
12Con il rilevamento del vuoto, con l'alimentazione automatica, se uno dei componenti è torto, lo getterà automaticamente nella zona di deposito, poi ne sceglierà uno nuovo da montare di nuovo.
13. conrilevamento della vista, la telecamera correggerà automaticamente l'angolo dei componenti e li metterà sulla scheda PCB nel posto giusto.La macchina si allarmerà e si fermerà, dopo la fornitura di materiale, poi continuare a lavorare, non c'è bisogno di ricominciare.
14. Viene fornito con strumento di conversione (versione PC), modifica il file di lavoro nel computer e carica il file di lavoro nella macchina tramite porta USB, veloce e conveniente.
15- Supporto.pannelli.
16Se non hai il file PCB, puoicreare un nuovo file di lavoroper programmare direttamente nella macchina.
17- Supporto.passo singolo.
18- Supporto.nastri tagliati/materiale sfuso/materiale di tubo.
Perche' hai scelto Charmhigh?
1Progettazione professionale e spazio risparmiato.
2- Funzionamento facile da usare, non è necessario un ingegnere SMT professionista, dispositivo di livello di ingresso
3.Una macchina - Funzionamento integrato, senza bisogno di una pompa o di un PC o di qualsiasi dispositivo di supporto
4. Alta precisione e affidabilità, compensano le difetti del lavoro manuale
5. costi efficienti, ridurre le spese per possedere una linea di produzione SMT automatica professionale
6- Express internazionale con servizio porta a porta, consegna 3-5 giorni lavorativi
7- specialmente per la ricerca e lo sviluppo di laboratorio, campioni, per evitare la divulgazione di brevetti e disegni.
8Una macchina equivale a 5 personale di saldatura, facile da gestire e conveniente.
9- Charmhigh è fornitura di fabbrica, tutte le parti delle nostre macchine sono ricercate e prodotte da noi stessi.
10. Charmhigh è un produttore professionale di SMT Pick and Place machine dal 2009.
Accessori standard per CHMT48VB:
1) Macchina di selezione e collocazione CHMT48VB 1
2) ugelli Juki complessivi 4pcs (503, 504, 505, 506 dimensioni)
3) driver USB 8G 1
4) Corde di alimentazione 1
5) Estrarre l' ago 2
6) bobina per pin di trazione1
7) Posizionamento della fotocamera regolazione della lavagna nera 1
8) chiave hex 6
9) Pinzette 1
10) Spazzola 1
11) Penna per touch screen 1
12) Fabbricazione del vassoio IC 4
13) Grassi 1
14) Manuale dell'utente in inglese 1
