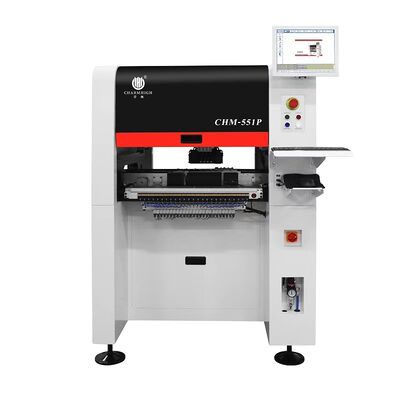

Struttura in ghisa 4-testa CHM-551P SMD Pick and Place Machine

Struttura in ghisa 4-testa CHM-551P SMD Pick and Place Machine
Cast-iron Structure 4-head CHM-551P SMD Pick and Place Machine
Struttura in ghisa 4-testa CHM-551P SMD Pick and Place Machine Struttura in ghisa 4-testa CHM-551P SMD Pick and Place Machine Struttura in ghisa 4-testa CHM-551P SMD Pick and Place Machine Struttura in ghisa 4-testa CHM-551P SMD Pick and Place Machine Struttura in ghisa 4-testa CHM-551P SMD Pick and Place Machine

Grande immagine :  Struttura in ghisa 4-testa CHM-551P SMD Pick and Place Machine

Dettagli:
Luogo di origine: Cina
Marca: Charmhigh
Certificazione: CE
Numero di modello: CHM-551P
Documento: Charmhigh CHM-551P - Catalo...og.pdf
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: $9000
Imballaggi particolari: Scatola di legno
Tempi di consegna: 2-3 giorni
Termini di pagamento: T/T, Unione Occidentale
Capacità di alimentazione: 30 al mese
Contatto

Struttura in ghisa 4-testa CHM-551P SMD Pick and Place Machine

descrizione
Dimensione massima del PCB: 350 mm(L)x280 mm(L) (standard) Alimentatore: alimentatori di 50pcs Yamaha (alimentatore pneumatico & elettrico)
Sistema operativo: Sistema Linux Calibratura fiduciaria: L'auto calibra il punto del segno
Altezza componente: 12 mm Velocità di montaggio: 14400cph
Peso netto: 310Kg UGELLO: Cambio di ugello automatico con libreria di ugelli da 13pcs
Dimensione: 1020 mm(L)x1180 mm(L)x1450 mm(A) Accuratezza di montaggio: (XY) ±0,035 mm CPK≥1,0

Struttura in ghisa 4-testa CHM-551P SMD Pick and Place Machine
Visualizzazione del prodotto

Aggiornare la macchina di pick and place SMT a 4 teste CHM-551P di Charmhigh (aggiornata da CHM-551)

Velocità superiore 14400 CPH, precisione superiore 0201 ~ 30 * 30mm area, telaio in ghisa con alta stabilità.

Convogliatore PCB automatico, 50 alimentatori 4 teste SMT pick and place robot. CHM-551P SMT Pick and Place Machine (con cambio automatico dell'ugello) per la produzione di lotti SMT. 0201 supportato. Supporto di prova CPK.Soluzione economica per l'assemblaggio SMT, la produzione di piccoli lotti.

Caratteristiche aggiornate rispetto al CHM-551
  • Velocità superiore, da 11500CPH a 14400CPH
  • Cornice in ghisa, maggiore rigidità
  • Disegno elegante, aspetto bello
Specificativi CHM-551P
Dimensioni 1020 mm ((L) x 1180 mm ((W) x 1450 mm ((H)
Peso 556 kg
Fornitore di energia AC220V (50Hz, monofase) 1,5kw (potenza media 350w)
Fornitura di aria 0.5MPa ~ 0.7MPa
Generazione di vuoto Pompa a vuoto integrata
Quantità di testa di montaggio 4 teste
Velocità di montaggio 14400CPH (ottimale)
Accuratezza crescente (XY) ± 0,035 mm; CPK≥1.0
Altezza dei componenti 12 mm
Tipo di componente 0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA, ecc. (resistore/condensatore/diodo/triodo/LED/IC, ecc.) 0201 a componenti di dimensioni maggiori 30*30mm
Spessore del PCB 0.6 mm~3.5 mm
Dimensione del PCB 350 mm ((L) x 270 mm ((W) (standard); 600 mm ((L) x 350 mm ((W) (facoltativo)
Cambio dell'ugello Cambio automatico dell'ugello (libreria di ugelli a 13 fori)
Sistema di controllo Sistema Linux, dotato di monitor, tastiera e mouse
Sistema di guida Asse X&Y azionate da servomotori; con accelerazione e decelerazione flessibili in curva S
Sistema di trasmissione Vitruccio a sfera + guida lineare
Sistema di alimentazione 50 Yamaha 8mm standard pneumatico/elettrico alimentatore stacks (adatta anche per IC vassoio e alimentatore a bastone)
Sistema di visione Fotocamerax4 (dimensioni dei componenti applicabili: 14mm×14mm); IC camerax1 (dimensioni dei componenti applicabili: 30mm×30mm); Mark camerax2
Immagini del prodotto

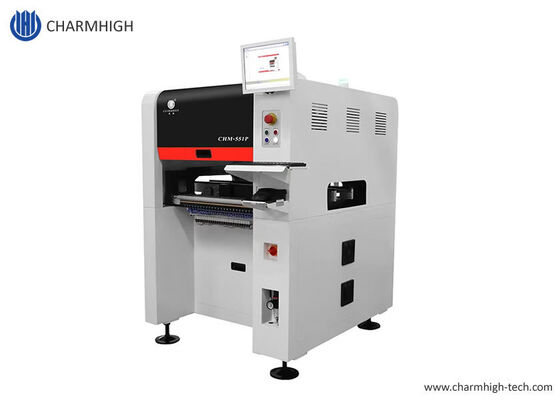

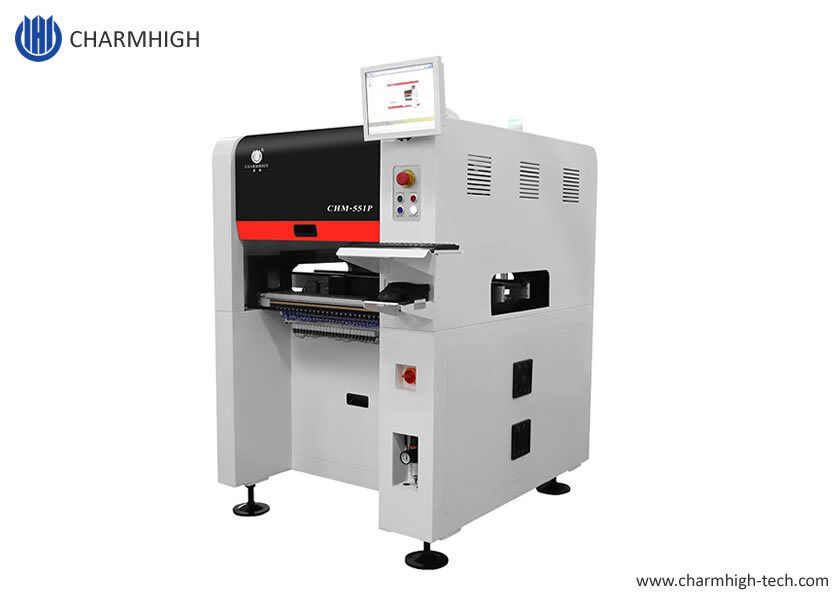

CHM-551P SMD Pick and Place Machine front view CHM-551P machine close-up detail
Sito del cliente

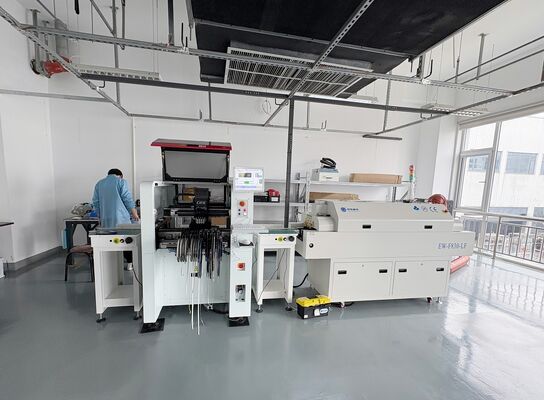

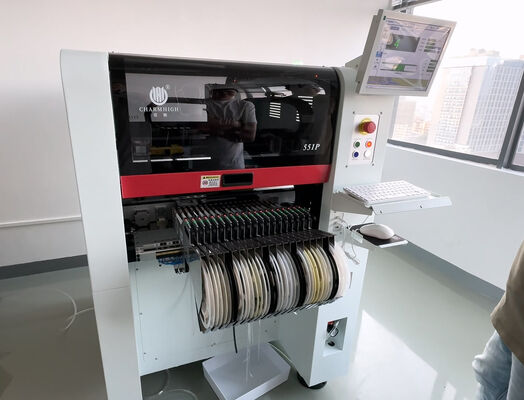

CHM-551P in customer production environment CHM-551P machine operation view CHM-551P control system interface CHM-551P mounting head detail

Charmhigh SMT, fornitura di fabbrica, consegna rapida.

Charmhigh, il marchio cinese migliore.

Charmhigh brand logo
Elenco delle parti CHM-551P
Articolo Quantità Articolo Quantità
Macchine per la raccolta e la collocazione 1 Pinzetta 1
Fabbricazione a partire da: 8 Spanner ad esagono interno 1
Scatola degli attrezzi 1 Olio lubrificante 1
Carta di garanzia 1 Filtro 4
Manuale utente 1 Collegamento rapido 1
Rapporto di prova 1 Mouse Pad 1
Spazzola 1 Cavo di alimentazione 1
CHM-551P parts and accessories
Linea di produzione SMT raccomandata
  1. 3250 stampante a pasta di saldatura
  2. CHM-551P SMD pick and place robot
  3. Forno a reflusso CHM-830F
Complete SMT production line setup

Si prega di notare:La macchina per il pick and place è completa con tutti gli accessori inclusi nel pacchetto, la macchina è pronta per l'uso!L'unica cosa che è necessario preparare è un compressore d'aria esterno (fornitura di aria per gli alimentatori e ANC)Si prega di acquistare questa macchina con fiducia.

Servizio e garanzia

La macchina completa ha un periodo di garanzia di 1 anno dal momento dell'acquisto e di servizio per tutta la vita.

Forniamo sempre pezzi di ricambio di macchine, fornitura diretta di fabbrica con garanzia.

Forniamo un servizio online di assistenza e consulenza tecnica.

Forniamo un servizio post-vendita uno a uno.Ogni macchina e' stata testata al 100% prima della partenza.

Supporto tecnico

Kimi Liu: Mob/ WhatsApp: +8613510675756

E-mail:kimi@charmhigh-tech.com

Benvenuti a seguirci su YouTube:https://www.youtube.com/c/KimiLiuCharmhigh/videos

Se desiderate maggiori informazioni, contattateci via e-mail.
