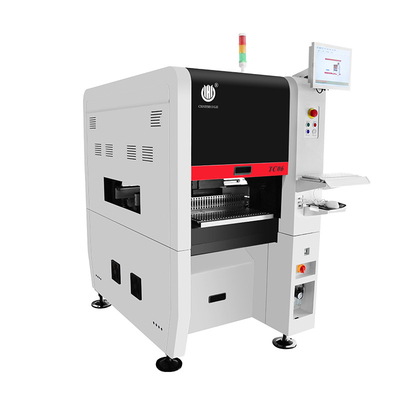

Carino ma potente! Stampaggio integrato in ghisa, struttura a trave X ultra-resistente.

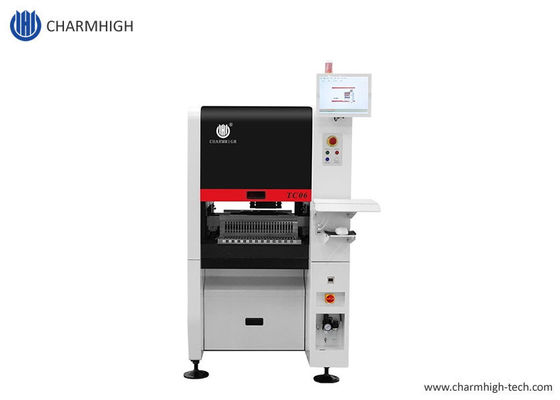

Design strettoMacchina Pick and Place SMT TC06 ad alta precisione6 teste 50 alimentatori, Supporta 01005 CPK>1.0
Larghezza 89 cm, adatta alla maggior parte delle porte e degli ascensori degli uffici!
Macchina per la produzione di PCB, linea di assemblaggio PCB completamente automatica, marchio cinese Charmhigh
1. Numero modello: TC06
2. Marchio: Charmhigh
3. Configurazione principale:In-linea completamente automatico + consegna automatica PCB + 6 teste 50 alimentatori + (xy)±0,04mm CPK>1.0 + Asse X&Y azionato da servomotore Panasonic + cambio ugello automatico + 9 telecamere + Viti di messa a terra e guide lineari + Compensazione termica + Velocità ottimale: 27800CPH
4. Alimentatore: alimentatore Fuji Electric (da acquistare separatamente)
5. Area PCB: 350mm(L) * 300mm(W)
6. Viene fornito con computer, tastiera e mouse con sistema Windows
7. Componente: 01005/ 0201/ 0402 / 0603-5050/ diodo/ triodo/ SOP/ QFP/ QFN/ BGA/ LED... fino a un massimo di 36*36mm IC
8. Dimensione: 890 (L) * 1450 (W) * 1500 (H) mm, AC220V (50hz, monofase); Peso netto: 900 kg
9. Tempi di consegna: 5-7 giorni lavorativi
10. Consegna: via mare / ritiro direttamente dalla nostra fabbrica / invio al magazzino cinese
11. Metodo di pagamento: bonifico bancario (T/T)
12. Imballaggio: scatola di compensato
Canale YouTube di Charmhigh: https://www.youtube.com/@KimiLiuCharmhigh/videos
Video di lavoro TC06, montaggio 01005: https://www.youtube.com/watch?v=jmGMTdvt9FY
Parametri Charmhigh TC06:
| Dimensioni |
890mm(L)x1450mm(W)x1500mm(H)
|
| Peso |
900kg |
| Alimentazione |
AC220V (50Hz, monofase), 3kW |
| Alimentazione aria |
0,5 MPa ~ 0,7 MPa |
| Generazione del vuoto |
Pompa a vuoto integrata |
| Quantità testine di montaggio |
6 |
| Velocità di montaggio |
27800cph (ottimale) |
| Precisione di montaggio |
(xy)+30μm, CPK≥1.0 |
| Altezza componente |
≤12mm |
|
Tipo di componente &
Gamma di componenti
|
-Esclusione resistore condensatore, diodo cilindrico, alluminio
condensatore, SOT, SOP, QFP, QFN, BGA, ecc.
-Dimensione in pollici da 01005 a 36*36mm, e montaggio di componenti più grandi
|
| Spessore PCB |
0,6 mm~3,5 mm |
| Dimensioni PCB |
350mm(L)x300mm(W) |
| Trasporto PCB |
Trasporto automatico a 3 sezioni, dispositivo di supporto PCB |
| Cambio ugello |
Cambio ugello automatico (libreria ugelli a 19 fori) |
| Sistema di controllo |
Computer industriale integrato (sistema Windows)
dotato di monitor, tastiera e mouse |
| Sistema di azionamento |
Asse X&Y azionato da Servomotori Panasonic
|
| Sistema di trasmissione |
Viti di messa a terra + guide lineari |
| Sistema di alimentazione |
50 pile di alimentatori standard NXT da 8 mm
(adatto anche per vassoi IC e alimentatori a bastoncino) |
| Sistema di visione |
Telecamera volante x 6 (dimensione componente applicabile: 16mmx16mm);
Telecamera IC x 1 (dimensione componente applicabile: 36mmx36mm);
Telecamera di marcatura x 2 |
Lista delle parti:
| Articolo |
Quantità |
Articolo |
Quantità |
| Macchina Pick and place TC06 |
1 |
Olio lubrificante |
1 |
| Ugelli |
8 |
Filtro |
4 |
| Cassetta degli attrezzi |
1 |
Connettore rapido |
1 |
| Scheda di garanzia |
1 |
Tappetino per mouse |
2 |
| Manuale utente |
1 |
Cavo di alimentazione |
2 |
| Rapporto di prova |
1 |
Tastiera |
1 |
| Spazzola |
1 |
Tappetino per mouse |
1 |
| Pinzetta |
1 |
LCD |
1 |

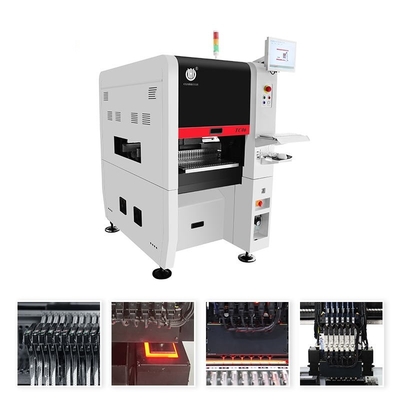

Charmhigh TC06, 6 teste 50 alimentatori:
Questa macchina pick and place è compatta e adorabile, ma incredibilmente potente.
Vantaggi TC06:
-Il supporto CPK è una chiave importante per la scelta di una macchina pick and place, rendendo il processo di produzione SMT più stabile.
-ANC: cambio ugello automatico, gli ugelli possono essere allocati automaticamente in base ai componenti, rendendo la produzione SMT più intelligente ed efficiente.
-Testina di montaggio universale ad alta precisione: una macchina può soddisfare le esigenze di montaggio di vari componenti con elevata stabilità
-Struttura di base in ghisa, la macchina pick and place funziona senza problemi ad alta velocità, meglio del marmo.
-L'asse X&Y azionato da servomotore Panasonic garantisce la stabilità e la precisione a lungo termine della macchina.
Charmhigh TC06: rilevamento CPK superato, TC06: CPK≥1.0, Supporta 01005, modello ad alta precisione:
Cos'è il rilevamento CPK?
CPK si riferisce all'indice di capacità del processo, è una misura di quanto una macchina pick-and-place sia coerente e precisa nella sua produzione, Se il CPK è alto, significa che la macchina è davvero brava a posizionare i componenti esattamente dove devono essere. Ma se il CPK è basso, potrebbe significare che la macchina non è così brava e potrebbero esserci più errori nel processo di assemblaggio. It ci dice quanto è stabile la qualità della macchina durante la produzione. Ecco la relazione:
CPK < 1: Scarso
1 ≤ CPK < 1,33: normale
CPK ≥ 1,33: eccellente
Riassunto: CPK è una misura di quanto una macchina pick-and-place sia coerente e precisa nella sua produzione. Essenzialmente, ci dice quanto è stabile la qualità della macchina durante la produzione.
Campioni di montaggio:
Come scegliere l'ugello?
Fornitura diretta dalla fabbrica Charmhigh:

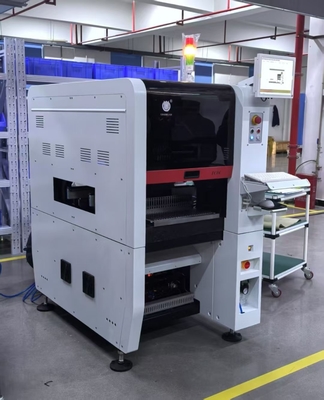

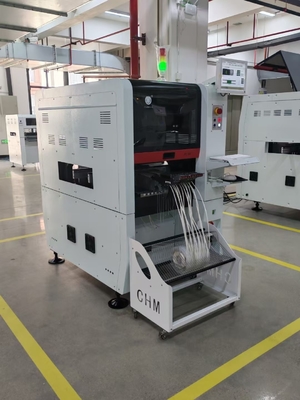

Sito del cliente:
Imballaggio robusto TC06:
Assistenza e garanzia:
La macchina completa ha un periodo di garanzia di 1 anno dal momento dell'acquisto e un servizio a vita.
Forniamo sempre pezzi di ricambio della macchina, fornitura diretta dalla fabbrica con garanzia.
Forniamo supporto Q/A e risoluzione dei problemi online e servizio di consulenza tecnica.
Forniamo un servizio post-vendita individuale. Ogni macchina è testata al 100% prima della spedizione.
