Dettagli:
|
| dimensione massima del PWB: | 350mm (L) x270mm (W) (norma); 600mm (L) x350mm (W) (facoltativo) | Alimentatore: | alimentatori di 50pcs Yamaha (alimentatore pneumatico & elettrico) |
|---|---|---|---|
| Sistema di funzionamento: | Windows (viene con il topo della tastiera e del PC) | Calibratura fiduciaria: | L'auto calibra il punto del segno |
| Altezza componente: | 12 mm | Velocità di montaggio: | 11500CPH ((ottimale); IPC9850:8850cph |
| Peso netto: | 190 kg | Ugello: | Commutatore automatico dell'ugello con la biblioteca dell'ugello 13pcs |
| Dimensione: | 980 mm ((L) x 1050 mm ((W) x 880 mm ((H) | Montaggio dell'accuratezza: | (XY) ±0,06 mm CPK≥1.0 |
| Evidenziare: | Macchine per la selezione e la collocazione di PCB SMD,Macchina di selezione e collocazione SMD universale |
||

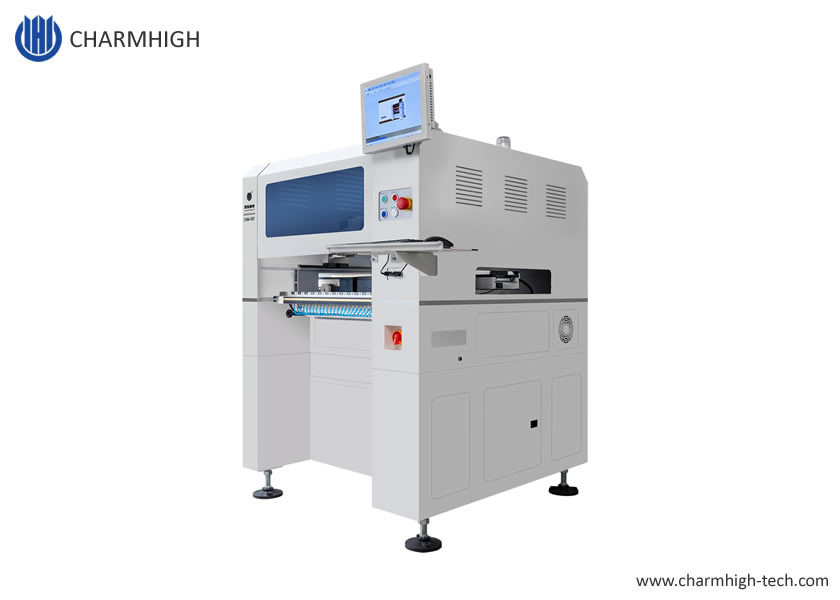

Nuovo aggiornatoCHM-5514 teste SMT pick and place machine di Charmhigh 2023, alta precisione, alta configurazione.
Modello aggiornato Genius piccoloCHM-551 (con base)Vitruccio a sfera ad alta precisione
Convogliatore PCB automatico, 50 alimentatori 4 teste SMT pick and place robot
CHM-551 SMT Pick and Place Machine (con cambio automatico dell'ugello) per la produzione di lotti SMT.0201 supportato. Supporto per il test CPK.Soluzione economica per il montaggio SMT.
CHM-551 Video di lavoro su Youtube:
# E' il mio cuore # # che mi ha fatto sentire #

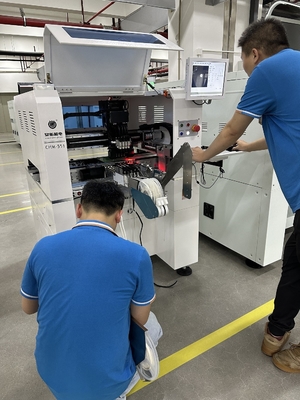

Sto imballando il Chm-551 e pronto per la spedizione in Sudafrica.
https://www.youtube.com/watch?v=KBGGZVmYOzY
Caratteristiche della macchina
1. Supporto del test CPK

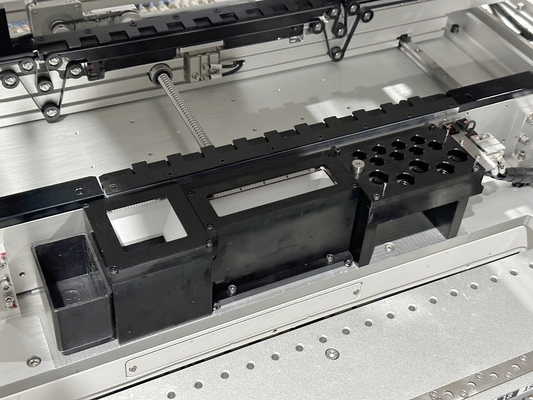

2. Cambio automatico dell'ugello (13 set di libreria di ugelli)
3- Compensazione termica
4. Trasporto automatico
5. Velocità ottimale:11500CPH IPC9850:8850CPH
6. ....
Per ulteriori caratteristiche della macchina, consultare il nostro account manager
CHM-551 Elenco parti
| Articolo | Quantità | Articolo | Quantità |
| Macchine per la raccolta e la collocazione | 1 | Pinzetta | 1 |
| Fabbricazione a partire da: | 8 | Spanner ad esagono interno | 1 |
| Scatola degli attrezzi | 1 | Olio lubrificante | 1 |
| Carta di garanzia | 1 | Filtro | 4 |
| Manuale utente | 1 | Collegamento rapido | 1 |
| Rapporto di prova | 1 | Mouse Pad | 1 |
| Spazzola | 1 | Cavo di alimentazione | 1 |
| CHM-551 Specifiche | |
| Dimensioni | 980mm(L) x1050mm(W) x 880mm(H) |
| Peso | 190 kg |
| Fornitore di energia | AC220V (50Hz, singola fase) 1,5kw |
| Fornitura di aria | 0.5MPa ~ 0.7MPa |
| Generazione di vuoto | pompa a vuoto |
| Quantità di testa di montaggio | 4 teste |
| Velocità di montaggio | 11500CPH (ottimale) IPC9850: 8850cph |
| Accuratezza crescente | (XY) ± 0,06 mm; CPK≥1.0 |
| Altezza dei componenti | 12 mm |
| Tipo di componente | 0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA, ecc. (resistore/condensatore/diodo/triodo/LED/IC, ecc.) |
| Spessore del PCB | 0.6 mm~3.5 mm |
| Dimensione del PCB | 350 mm ((L) x 270 mm ((W) (norma); 600 mm ((L) x 350 mm ((W) (facoltativo) |
| Cambio dell'ugello | Cambio automatico dell'ugello (libreria di ugelli a 13 fori) |
| Sistema di controllo | Computer industriale integrato (Windows 7) dotato di monitor, tastiera e mouse |
| Sistema di guida |
asse X&Y azionato da servomotori; adozione di accelerazione e decelerazione flessibili in curva S |
| Sistema di trasmissione | Vitruccio a sfera + guida lineare |
| Sistema di alimentazione | 50 Yamaha 8mm standard pneumatici/elettrici (adatta anche per il vassoio IC e l'alimentatore a bastone) |
| Sistema di visione | fotocamera istantaneax4 (dimensioni dei componenti applicabili: 14 mm × 14 mm); IC camerax1 (dimensioni dei componenti applicabili: 25 mm × 25 mm); Marchio camerax2 |
Rilevazioni:
1. Scambio automatico dell'ugello, non è necessario cambiare l'ugello manualmente, molto conveniente!
2Sistema di telecamere di visione forte, fotocamere aggiornate con maggiore precisione, IC placecd più accurata e componente min 0201.
3Con il trasportatore automatico PCB, costruito una piccola linea di produzione SMT, liberi le mani!
4. Alta configurazione con software intelligente, durata di vita più lunga, Charmhigh fornisce una parte meccanica più resistente.
Caratteristiche principali:
4 teste, 50 pile di alimentazione, servomotore, trasportatore automatico PCB, vite a sfera,
Compensazione termica, cambio automatico dell'ugello a 19 fori, 0201, prova CPK superata...
Montaggio IC con risultato perfetto, supporto massimo IC dimensione 25x25mm, piccolo passo montaggio perfetto.
Charmhigh, top Chiense.
Raccomando la linea di produzione SMT:
3250 stampante di pasta di saldatura, CHM-551 SMD pick and place robot, T961 reflow oven
Si prega di notare:
La macchina per il pick and place è completa con tutti gli accessori inclusi nel pacchetto, la macchina è pronta per l'uso!
L'unica cosa che dovete preparare è un compressore d'aria esterno (fornisce aria per gli alimentatori pneumatici).
Si prega di acquistare questa macchina con fiducia.
Godetevi la vostra macchina per il pick and place!
