Dettagli:
|
| Stampante per stampini: | 3250 stampante di pasta di saldatura semiautomatica | CHM-551: | 4 teste 50 alimentatori (ugello di cambio automatico, trasportatore di PCB automatico) |
|---|---|---|---|
| T961: | Forno a riversamento a trasportatore, 6 zone di temperatura | linea dello smt: | Linea di alta precisione, supporto 0201 |
| Componente: | 0201/0402/0603-5050/SOT/SOP/QFP/QFN/BGA, ecc. | Montaggio della precisione: | (XY) ± 0,06 mm; CPK≥1.0 |
| Dimensione del PCB: | 350 mm ((L) x 270 mm ((W) | Velocità di montaggio: | 11500 CPH (ottimale) IPC9850: 8850 cph |
| Evidenziare: | Linea di produzione SMD ad alta precisione,Linea di produzione SMD PCB Making Robot,Linea di assemblaggio SMT PCB Making Robot |
||

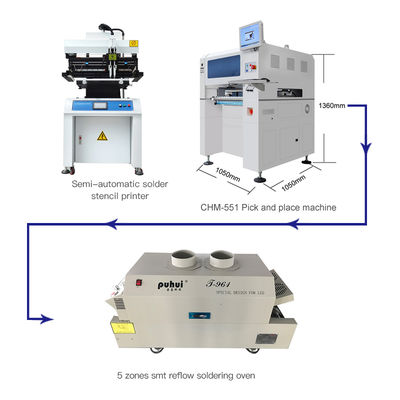

Alta precisioneLinea di produzione SMT economica:
3250 stampante a stencil semiautomatica, CHM-551 SMT Chip Mounter, Reflow Oven T961
Piccola linea di produzione SMT, configurazione elevata, test CPK superato, componente min 0201

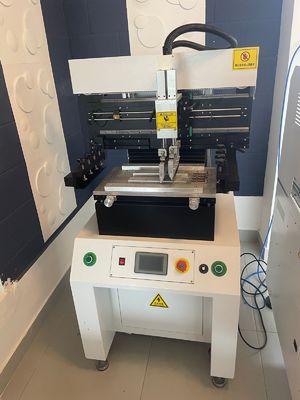

1. Stensil Printer 3250 Parametri tecnici
| Modello | 3250 |
| Dimensione | 850x670x1550 mm |
| Dimensioni della tabella | 320x500 mm |
| Dimensione del PCB | 250x400 mm |
| Dimensione del stencil | 550 x 680 mm |
| Velocità di stampa | 0~8000 ((mm) /min |
| Spessore del PCB | 0~100 mm |
| PCB leggermente regolare la gamma | Fronte/Lato +10 mm |
| Voltaggio | 1PAC220V 50/60HZ |
| Altezza del tavolo da stampa | 850 ± 20 mm |
| Precisione di ripetizione | ± 0,01 mm |
| Modalità di posizionamento del PCB | Fuori/buco di riferimento |
| Peso | Circa 250 kg. |

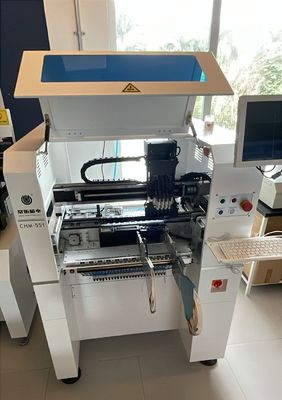

2. CHM-551SMT pick and place machine (macchina per il prelievo e il posizionamento)
| CHM-551 Specifiche | |
| Dimensioni | 980 mm ((L) X 1050 mm ((W) X 880 mm ((H) |
| Peso | 190 kg |
| Fornitore di energia | AC220V (50Hz, singola fase) 1,5kw |
| Fornitura di aria | 0.5MPa ~ 0.7MPa |
| Generazione di vuoto | pompa a vuoto |
| Quantità di testa di montaggio | 4 |
| Velocità di montaggio | 11500CPH (ottimale) IPC9850: 8850cph |
| Accuratezza crescente | (XY) ± 0,06 mm; CPK≥1.0 |
| Altezza dei componenti | 12 mm |
| Tipo di componente | 0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA, ecc. (resistore/condensatore/diodo/triodo/LED/IC, ecc.) |
| Spessore del PCB | 0.6 mm~3.5 mm |
| Dimensione del PCB | 350 mm ((L) x 270 mm ((W) (norma); 600 mm ((L) x 350 mm ((W) (facoltativo) |
| Cambio dell'ugello | Cambio automatico dell'ugello (libreria di ugelli a 13 fori) |
| Sistema di controllo | Computer industriale integrato (Windows 7) dotato di monitor, tastiera e mouse |
| Sistema di guida |
asse X&Y azionato da servomotori; adozione di accelerazione e decelerazione flessibili in curva S |
| Sistema di trasmissione | Vitruccio a sfera + guida lineare |
| Sistema di alimentazione | 50 Yamaha 8mm standard pneumatici/elettrici (adatta anche per il vassoio IC e l'alimentatore a bastone) |
| Sistema di visione | una fotocamera per scatti×4 (dimensioni dei componenti applicabili: 14 mm×14 mm); una fotocamera IC × 1 (dimensioni dei componenti applicabili: 25 mm × 25 mm); Segna la fotocamera × 2 |

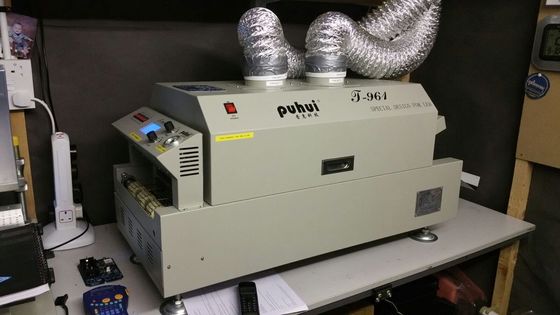

3. T961 parametri:
| Modello | T-961 |
| Quantità della zona di riscaldamento | superiore3/basso3 |
| La lunghezza della zona di riscaldamento | 730 mm |
| Tipo di riscaldamento | Sirocco di livello intelligente e riscaldamento infrarosso rapido |
| Quantità della zona di raffreddamento | 1 |
| Larghezza massima della scheda PCB | 230 mm |
| Direzione di funzionamento | sinistra→ destra |
| Opzioni di consegna | Trasmissione netta e trasmissione a catena |
| La velocità del nastro trasportatore | 0-290 mm/min |
| La fonte di alimentazione | 220V 50/60 Hz |
| Potenza massima | 3.5KW |
| Tempo di riscaldamento | Circa 7 minuti. |
| Intervallo di regolazione della temperatura | Temperatura ambiente - 300 °C |
| Modalità di regolazione della temperatura | Controllo a circuito chiuso PID |
| Precisione del controllo della temperatura | ± 1 |
| Disparità di distribuzione della temperatura dei PCB | ±2 |
| Dimensioni complessive | 1000 × 466 × 445 mm |
| Peso della macchina | 70 kg |
1. stampante di pasta di saldatura semiautomatica 3250

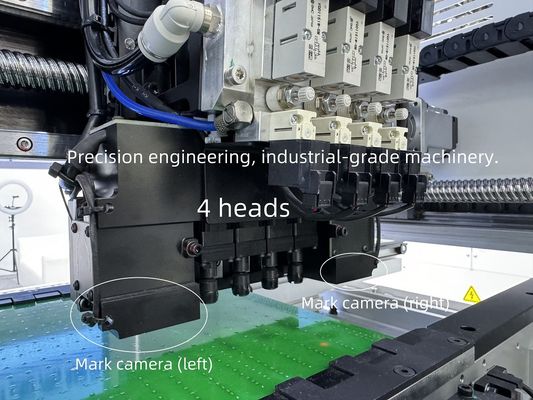

2. CHM-551 quattro teste piena automatica SMT pick and place machine,sottolineare:
1. supporto al test CPK,CPK≥1.0
2. Cambio automatico dell'ugello (13 set di libreria di ugelli)
3- Compensazione termica
4. Trasporto automatico di PCB
5Velocità ottimale:11500CPH, IPC9850:8850CPH
6. Min 0201 supportato
7.Vitruccio a sfera + guida lineare
8. Servomotori
Molto precise per IC a tono fine:
3. T961 forno a reflusso senza piombo, dimensioni di riscaldamento maggiori 730x230 mm, per PCB a doppio strato:
La migliore combinazione di linee SMT, la consigliamo!
Affascinante fornitura di fabbrica, con garanzia di qualità.
Vi preghiamo di inviarci e-mail o di chiamarci se avete ulteriori domande.
Si prega di notare:
Il CHM-551 smt pick and place machine ha solo bisogno di collegare una fonte d'aria esterna che è preparata da te, non serve altra roba.
La macchina ha superato il controllo di qualità prima di partire.
Forniamo un servizio post-vendita tempestivo, ogni macchina è stata testata al 100% prima della spedizione.
Godetevi la vostra macchina per il pick and place!
Servizio e garanzia:
La macchina completa ha un periodo di garanzia di 1 anno dal momento dell'acquisto e di servizio per tutta la vita.
Forniamo sempre pezzi di ricambio di macchine, fabbrica affidabile fornitura diretta.
Forniamo un servizio online di assistenza e consulenza tecnica.
Ogni macchina è stata testata al 100% prima della spedizione.
