Macchine per il selezionamento e il posizionamento automatiche per circuiti stampati ad alta precisione 0201

Macchine per il selezionamento e il posizionamento automatiche per circuiti stampati ad alta precisione 0201

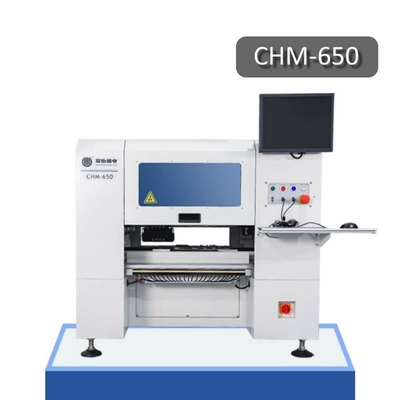

Automatic PCB Rail High Precision 0201 Desktop SMT Pick and Place Machine 4 Heads CHM-650
Macchine per il selezionamento e il posizionamento automatiche per circuiti stampati ad alta precisione 0201 Macchine per il selezionamento e il posizionamento automatiche per circuiti stampati ad alta precisione 0201 Macchine per il selezionamento e il posizionamento automatiche per circuiti stampati ad alta precisione 0201 Macchine per il selezionamento e il posizionamento automatiche per circuiti stampati ad alta precisione 0201 Macchine per il selezionamento e il posizionamento automatiche per circuiti stampati ad alta precisione 0201

Grande immagine :  Macchine per il selezionamento e il posizionamento automatiche per circuiti stampati ad alta precisione 0201

Dettagli:
Luogo di origine: Cina
Marca: Charmhigh
Certificazione: CE
Numero di modello: CHM-650 (4 teste + 50 alimentatori + ANC automatico)
Documento: Charmhigh CHM-650 Catalog.pdf
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: EXW price $8169
Imballaggi particolari: Scatole di legno
Tempi di consegna: 3-6 giorni lavorativi
Termini di pagamento: T/T, Western Union
Supply Ability: 50 units per month
Contatto

Macchine per il selezionamento e il posizionamento automatiche per circuiti stampati ad alta precisione 0201

descrizione
Heads: 4pcs(comes with 19pcs nozzle auto-change library) Max PCB size: 450mm*300mm
Feeder: Support 50pcs YAMAHA CL Feeder/Electric Feeder Precision: (XY)±0.06mm; CPK≥1.0
Dimension: 1280(L)*1190(W)*1050(H) mm Cameras: 6pcs small camerea+1 big camera+2 mark camera
Motor: Panasonic servo motor Components: 0201, 0402~5050, SOP, QFN, BGA, PLCC, LED
PCB conveyor: 3-pieces automatic PCB conveyor Net weight: 310kg
Evidenziare:

0201 Macchina per il prelievo e il posizionamento

Supporto di alta precisione 0201 CPK≥1.0 Trasportatore PCB completamente automatico
Piccole 4 teste 50 alimentatori CHM-650 Desktop SMT Pick and place Machine
Cambio automatico dell'ugello, spazio salvato, CE approvato

CHM-650 SMT pick and place machine - Scarica il catalogo:Charmhigh CHM-650 Catalogo.pdf
Descrizione:
La Charmhigh CHM-650 è una macchina di selezione e posizionamento SMT completamente automatica progettata per posizionare componenti ad alta precisione ma risparmiando spazio.questo modello combina sistemi di visione avanzati, progettazione modulare e controlli user-friendly per semplificare il flusso di lavoro di produzione.
CHM-650 Pick and Place Machine è caratterizzata da 50 pile di alimentazione, 4 teste in grado di ruotare a 360 gradi, supporto per alimentatori pneumatici Yamaha, alimentatori a bastone con componenti tubolari,correzione automatica per scegliere i componenti, operazione integrata con computer industriale integrato.


Specificativi CHM-650
Dimensioni 1280 mm ((L) x 1190 mm ((W) x 1050 mm ((H)
Peso netto 310 kg
PotenzaFornitura AC220V/110V (50Hz, 1 fase), 2,1 kW
Fornitura di aria 0.5MPa ~ 0.7MPa
Generazione di vuoto Generatore di vuoto
Testa di montaggio 4 teste
Velocità di montaggio 10000cph (ottimale)
Accuratezza crescente ±50μm@μ±3σ/chip
Precisione di controllo 5 μm
Altezza dei componenti 12 mm
Tipo di componente

0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, ecc.

(resistore/condensatore/diodo/triodo/LED/IC, ecc.)
Spessore del PCB 0.6 mm~3.5 mm
Dimensione del PCB 400 mm ((L) x 350 mm ((W)
Trasporto di PCB Trasporto automatico a tre tratti
Cambio dell'ugello Cambio automatico dell'ugello (libreria di ugelli a 19 fori)
Sistema di controllo

Calcolatori industriali integrati (sistema Windows)

dotato di monitor, tastiera e mouse
Sistema di guida Asse X&Y azionate da servomotori; con accelerazione e decelerazione flessibili in curva S
Sistema di trasmissione Vitruccio a sfera + guida lineare
Sistema di alimentazione

50 slot per alimentatori pneumatici/elettrici standard Yamaha da 8 mm

(adatta anche per il vassoio IC e l'alimentatore a bastone)
Sistema di visione

Fotocamerax4 (dimensioni dei componenti applicabili:16 mmx16 mm);

IC camerax1 (dimensioni dei componenti applicabili:36 mmx36 mm);

Marchio camerax2


CHM-650 Caratteristiche principali:
1Numero di modello: CHM-650
2- Marca:
3. Configurazione principale: tipo desktop + consegna automatica del PCB + 4 teste 50 alimentatori + servomotore Panasonic + cambio automatico dell'ugello + vite a sfera + guida lineare + 7 telecamere + nuovissimo software intelligente
4. alimentatore: 2 opzioni: alimentatore elettrico Yamaha / alimentatore pneumatico (alimentatori acquistare separatamente)
5Superficie massima del PCB: 400*350 mm; altezza massima dei componenti: 12 mm
6. Viene fornito con computer e tastiera e mouse con sistema Windows
7. Componente: 0201, 0402-5050, SOP, QFN, TQFP, BGA... ecc.
8. Dimensione: 1280 ((L) * 1190 ((W) * 1050 ((H) mm, AC220V ((50Hz)
9Tempo di consegna: 7-10 giorni lavorativi
10. Consegna: DHL / via aerea / via mare / ritiro dalla nostra fabbrica direttamente / spedizione al magazzino cinese
11Metodo di pagamento: bonifico bancario (T/T)

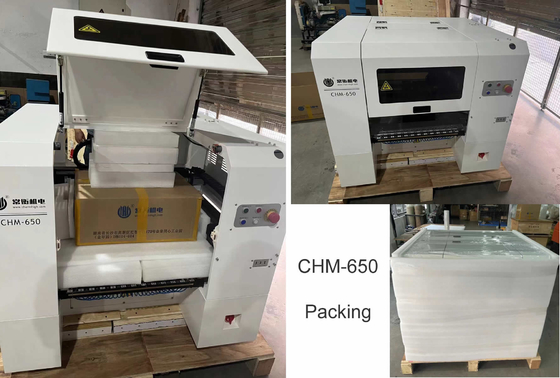

12Imballaggio: scatola di compensato

Macchine per il selezionamento e il posizionamento automatiche per circuiti stampati ad alta precisione 0201 0
Macchine per il selezionamento e il posizionamento automatiche per circuiti stampati ad alta precisione 0201 1
Macchine per il selezionamento e il posizionamento automatiche per circuiti stampati ad alta precisione 0201 2

Macchine per il selezionamento e il posizionamento automatiche per circuiti stampati ad alta precisione 0201 3
Macchine per il selezionamento e il posizionamento automatiche per circuiti stampati ad alta precisione 0201 4

Ogni lato 25pcs alimentatori, totale 50pcs alimentatori a nastro supportati: (Yamaha alimentatore elettrico + pneumatico entrambi adatti)

8/12/16/24/32mm alimentatore, alimentatore a bastone, supporto del vassoio IC, acquisto separato.
Macchine per il selezionamento e il posizionamento automatiche per circuiti stampati ad alta precisione 0201 5
4 teste con ugelli Samsung:
Macchine per il selezionamento e il posizionamento automatiche per circuiti stampati ad alta precisione 0201 6
CharmHigh, top brand cinese, produttore affidabile.
Macchine per il selezionamento e il posizionamento automatiche per circuiti stampati ad alta precisione 0201 7

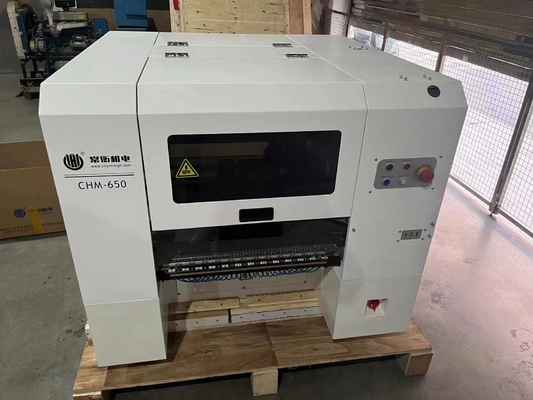

Foto reali al 100%: (foto del cliente)
Macchine per il selezionamento e il posizionamento automatiche per circuiti stampati ad alta precisione 0201 8
Si prega di notare:
La macchina per il pick and place è completa con tutti gli accessori inclusi nel pacchetto.è necessario acquistare separatamente gli alimentatori e è necessario preparare un compressore con tubo di diametro esterno di 10 mm (alimentazione dell'aria per gli alimentatori pneumatici), inserendo il tubo sul retro della macchina.
Si prega di acquistare questa macchina con fiducia.
Godetevi la vostra macchina per il pick and place!

Perche' hai scelto Charmhigh?
1Disegno professionale e spazio risparmiato.
2- Funzionamento facile da usare, non è necessario un ingegnere SMT professionista, dispositivo di livello di ingresso
3Una macchina - Funzionamento integrato, senza bisogno di una pompa o di un PC aggiuntivo o di qualsiasi strumento di supporto.
4. costi efficienti, ridurre le spese per possedere una linea di produzione SMT professionale completamente automatica.
5. È molto conveniente cambiare la sostituzione della macchina, facile da riparare da soli.
6. Express internazionale con servizio porta a porta, consegna 6-8 giorni lavorativi.
7Specialmente per la ricerca e lo sviluppo di laboratorio, per proteggere il proprio disegno e brevetto.
8Una macchina corrisponde a 5 persone di saldatura, molto più efficiente del lavoro manuale, facile da gestire e economico.
9Charmhigh è un fornitore di fabbrica, tutte le parti delle nostre macchine sono ricercate e prodotte da noi stessi.
10. Charmhigh è un produttore professionale di SMT Pick and Place machine da quando, il primo p&p rilasciato nel 2011.

Servizio e garanzia:
La macchina completa ha un periodo di garanzia di 1 anno dal momento dell'acquisto e di servizio a vita.
Forniamo sempre pezzi di ricambio di macchine, fornitura diretta di fabbrica con garanzia.
Forniamo un servizio online di assistenza e consulenza tecnica.
Forniamo un servizio post-vendita uno a uno.Ogni macchina e' stata testata al 100% prima della partenza.
