Forno a reflusso a rotaia completamente automatico + controllo PC 6 zone di temperatura (su6+sotto6)
Forno SMT a reflusso senza piombo PC6635 (larghezza 350 mm)2200*350 mmapparecchiatura di riscaldamento
PC6635 download del catalogo:
PC6635 Forno a reflusso - Istruzione.pdf
Raccomandazioni per la linea di produzione SMT: (prestito totale 11,5 milioni)
1. caricatore di PCB
2.E6 stampante a pasta di saldatura
3Convogliatore per PCB
4.CHM551 pick and place machine
5Convogliatore per PCB
6.PC6635 forno a reflusso con rotaia automatica + PC
7.discaricatore di PCB
8.Offline AOI VT680
Parametro tecnico per PC6635
| Modello |
PC6635 (PC, verso l'alto6+verso il basso6, larghezza 350 mm) |
| Parametro della parte di riscaldamento |
| Zona di riscaldamento |
su6 + giù6 |
| Lunghezza di riscaldamento |
2200 mm |
| Zona di raffreddamento |
2 |
| Parametro del trasportatore |
| Larghezza massima del PCB |
Larghezza di maglia 350 mm, regolabile su rotaia 250 mm |
| Direzione del trasportatore |
L→R (R→L.opzione) |
| Altezza del trasportatore |
Griglia di 880±20 mm |
| Sistema di trasporto |
Convogliere a maglia + Convogliere ferroviario |
| Velocità del trasportatore |
0-2000 mm/min |
| Parametro di controllo |
| Fornitore di alimentazione |
5 fili 380V 50/60Hz |
| Potenza di avvio |
24 kW |
| Consumo di potenza di funzionamento |
Circa 5-6 kW |
| Modalità di controllo |
PC industriale + monitor |
| Tempo di riscaldamento |
Circa 20 minuti. |
| Intervallo di regolazione della temperatura |
Temperatura ambiente - 350°C |
| Controllo della temperatura |
Controllo del modulo PC+Temp. industriale, SSR Driver |
| Precisione del controllo della temperatura |
± 1°C |
| Errore di distribuzione della temperatura |
± 3°C |
| Alarme di emergenza |
Temperatura anormale (temperatura ultra-alta o ultra-bassa dopo temperatura costante) |
| Alarme di caduta a bordo |
Opzione |
| Dimensione e peso della macchina |
| Peso netto |
Circa 400 kg |
| Dimensione ((mm) L×W×H |
L3600 × W700 × H1430 |
Descrizione per PC6635:
1Tecnologia brevettata di filo di riscaldamento con struttura di aria circolante indipendente, metodi di riscaldamento superiore e inferiore, elevata efficienza termica e rapido aumento della temperatura,con una temperatura di funzionamento impostata da temperatura ambiente di circa 20 minuti, con una differenza di temperatura inferiore a 30°C tra la temperatura impostata e la temperatura effettiva nella zona di saldatura.
2.Equipaggiato con un motore ad alta temperatura di Taiwan San Yue, direttamente accoppiato per azionare il riscaldamento dell'aria calda, garantendo una distribuzione equilibrata dell'aria calda, basso rumore e vibrazioni minime,che consentono ai componenti 0201 di rimanere in posizione durante il trasporto.
3.Un progetto unico di condotti d'aria con circolazione dell'aria con guscio di lumaca importato e dispositivi di distribuzione dell'aria a tre strati, che forniscono una circolazione uniforme dell'aria, grande capacità termica,e riscaldamento separato per la zona di pre riscaldamento, zona di controllo della temperatura e zona di saldatura con circolazione e controllo della temperatura indipendenti, ciascuna zona di temperatura controllata con una precisione di ±1°C,e la camera del forno viene aperta con un coperchio pneumatico.
4La configurazione standard comprende due zone di raffreddamento forzato, con una temperatura dell'aria di raffreddamento che raggiunge 5°C e una velocità di raffreddamento nella prima zona di raffreddamento che può raggiungere i -5°C/S.Risponde efficacemente ai requisiti di vari processi privi di piombo.
5.Adatto per regolare le curve di temperatura di vari modelli, con configurazioni a due o tre zone di saldatura, PROFILE TEST in otto linee con un minimo di 8°C,e di curva continua specificamente studiati per i processi di saldatura senza piombo in Giappone o in Europa e America.
6.L'ultima progettazione di rotaie di guida dedicate al trasporto, realizzate in lega di alluminio resistente alle alte temperature e all'usura, che garantisce un'elevata rigidità e nessuna deformazione.
7Il sistema di trasporto utilizza un controllo della velocità a frequenza variabile, azionato da motori giapponesi Dongchuan importati,con catene in acciaio inossidabile di alta qualità e cinture di maglia in acciaio inossidabile di materiale SUS316 per il trasporto sincronizzatoÈ inoltre dotato di una funzione di alimentazione ininterrotta (UPS), che impedisce efficacemente di danneggiare i PCB all'interno del forno a causa di improvvise interruzioni di corrente.
8.Controllato da un computer industriale, con display LCD e sistema operativo Windows 10, con test flessibili di curve e potenti capacità di analisi dinamica di curve,e la possibilità di stampare e salvare tutti i dati, che soddisfano i requisiti dei processi privi di piombo.
Tutti i componenti elettrici sono realizzati con parti importate e tutte le linee di segnale sono protette per garantire un funzionamento stabile e affidabile dello SMT24 per 24 ore al giorno,con garanzia di un anno per l'intera macchina e manutenzione per tutta la vita.

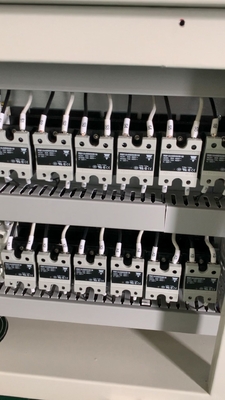

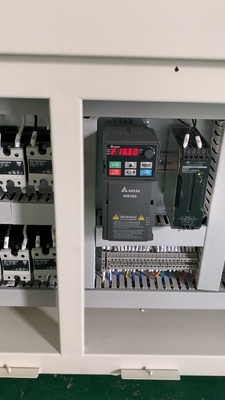

Foto reali di PC6635:

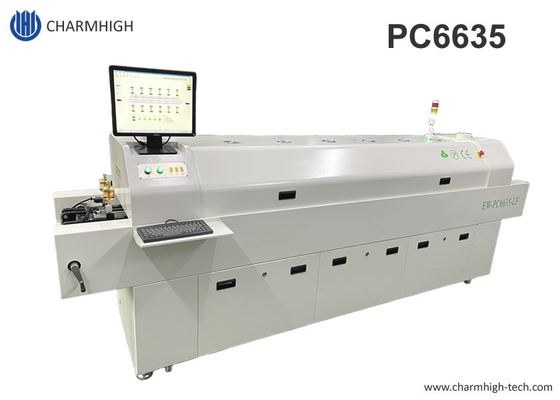

Con controllo informatico:

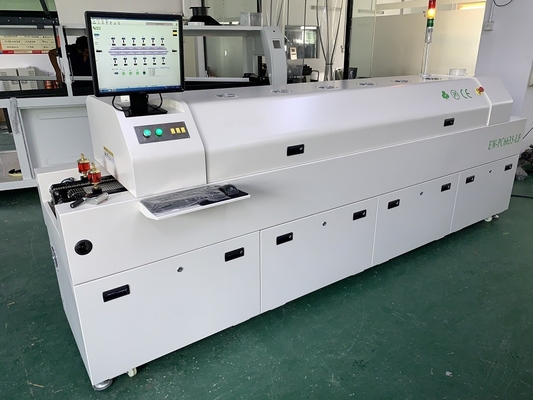

Convogliere a rotaia completamente automatico + maglia:

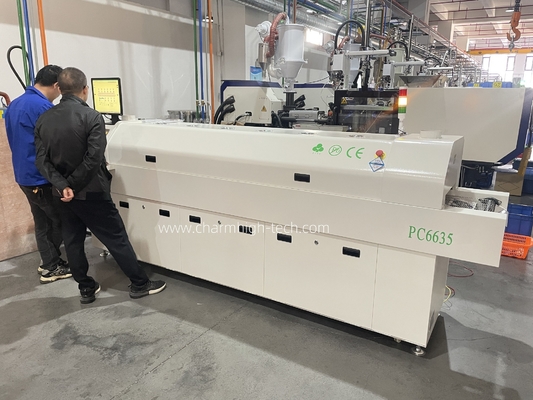

Fornitura di fabbrica affidabile:
Garanzia:
La macchina completa ha un periodo di garanzia di 1 anno dal momento dell'acquisto e di servizio a vita.
Forniamo sempre pezzi di ricambio di macchine, fabbrica affidabile fornitura diretta.
Forniamo un servizio online di assistenza e consulenza tecnica.
Fornire un servizio post-vendita uno a uno.Ogni macchina e' stata testata al 100% prima della partenza.
