Formaggio integrato in ghisa, struttura a raggi X ultra-forte.
Disegno ristrettoTC06 Modulo SMT ad alta precisione6 Teste 50 alimentatori, supporto 01005 CPK>1.0
Larghezza 89 cm, adatta alla maggior parte delle porte degli uffici e degli ascensori!
Macchina per la produzione di PCB, linea di assemblaggio di PCB completamente automatica, top brand di Chiense Charmhigh
1Numero di modello: TC06
2- Marca:
3Configurazione principale:In linea completamente automatica + consegna automatica del PCB + 6 teste 50 alimentatori + (xy) ± 0,04 mm CPK> 1.0 + asse X&Y azionato da servomotore Panasonic + cambio automatico dell'ugello + 9 telecamere + vite a terra e guide lineari +Compensazione termica + velocità ottimale: 27800CPH
4. alimentatore: alimentatore Fuji Electric (acquistato separatamente)
5. superficie del PCB:350 mm ((L) * 300 mm ((W)
6. Viene fornito con computer e tastiera e mouse con sistema Windows
7- Componente: 01005/ 0201/ 0402 / 0603-5050/ diodo/ triodo/ SOP/ QFP/ QFN/ BGA/ LED... fino a 36*36mm IC
8Dimensione: 890 (L) * 1450 (W) * 1500 (H) mm, AC220V (50hz, monofase); Peso netto: 910kg
9Tempo di consegna: 5-7 giorni lavorativi
10. Consegna: via mare / ritiro dalla nostra fabbrica direttamente / invio al magazzino cinese
11Metodo di pagamento: bonifico bancario (T/T)
12Imballaggio: scatola di compensato
Canale YouTube di Charmhigh: https://www.youtube.com/@KimiLiuCharmhigh/videos
Parametri del TC06 di Charmhigh:
| Dimensioni |
890 mm ((L) x 1450 mm ((W) x 1500 mm ((H)
|
| Peso |
900 kg |
| Fornitore di energia |
AC220V (50Hz, monofase), 3kW |
| Fornitura di aria |
0.5MPa ~ 0.7MPa |
| Generazione di vuoto |
Pompa a vuoto integrata |
| Quantità di testa di montaggio |
6 |
| Velocità di montaggio |
27800cph (ottimale) |
| Accuratezza crescente |
±0,04 mm CPK≥1.0 |
| Altezza dei componenti |
≤ 12 mm |
| Tipo di componente |
Esclusi i condensatori a resistenza, diodi cilindrici, in alluminio
condensatore, SOT, SOP, QFP, QFN, BGA, ecc. |
| Spessore del PCB |
0.6 mm~3.5 mm |
| Dimensione del PCB |
350 mm ((L) x 300 mm ((W) |
| Trasporto di PCB |
Trasporto automatico a tre tratti, dispositivo di supporto per PCB |
| Cambio dell'ugello |
Cambio automatico dell'ugello (libreria di ugelli a 19 fori) |
| Sistema di controllo |
Calcolatori industriali integrati (sistema Windows)
dotato di monitor, tastiera e mouse |
| Sistema di guida |
L'asse X&Y azionato daMotori servomotori Panasonic
|
| Sistema di trasmissione |
Vetture di messa a terra + guide lineari |
| Sistema di alimentazione |
50 NXT 8 mm standard feeders stacks
(adatta anche per il vassoio IC e l'alimentatore a bastone) |
| Sistema di visione |
apparecchio fotografico x 6 (dimensioni dei componenti applicabili: 16 mmx16 mm);
una fotocamera IC x 1 (dimensioni dei componenti applicabili: 36mmx36mm);
Segna la fotocamera x 2 |
Lista delle parti:
| Articolo |
Quantità |
Articolo |
Quantità |
| TC06 Macchina per il prelievo |
1 |
Olio lubrificante |
1 |
| Fabbricazione a partire da: |
8 |
Filtro |
4 |
| Scatola degli attrezzi |
1 |
Collegamento rapido |
1 |
| Carta di garanzia |
1 |
Mouse Pad |
2 |
| Manuale utente |
1 |
Cavo di alimentazione |
2 |
| Rapporto di prova |
1 |
Tastiera |
1 |
| Spazzola |
1 |
Mouse Pad |
1 |
| Pinzetta |
1 |
LCD |
1 |

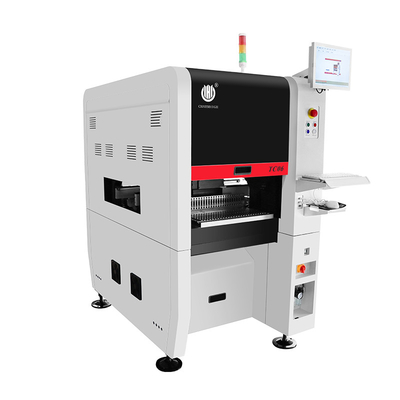

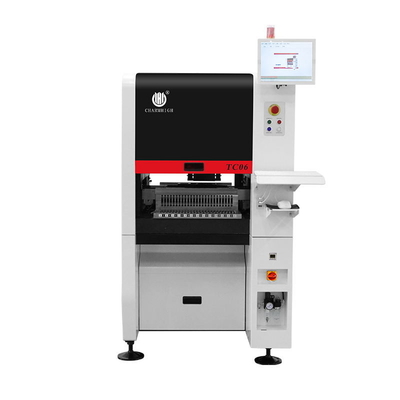

Charmhigh TC06, 6 teste e 50 alimentatori:
Questa macchina per il pick and place e' compatta e adorabile, eppure incredibilmente potente.
Vantaggi del TC06:
- Il supporto del CPK è una chiave importante per la scelta di una macchina di pick and place, rendendo il processo di produzione SMT più stabile.
-ANC: cambio automatico dell'ugello, gli ugelli possono essere assegnati automaticamente in base ai componenti, rendendo la produzione SMT più intelligente ed efficiente.
-Testa di montaggio universale ad alta precisione: una macchina può soddisfare le esigenze di montaggio di vari componenti con elevata stabilità
- Struttura di base in ghisa, la macchina di pick and place funziona senza intoppi ad alta velocità, meglio del marmo.
- L'asse X&Y azionato da un servomotore Panasonic garantisce la stabilità e la precisione a lungo termine della macchina.
Charmhigh TC06: rilevamento di CPK superato.TC06:CPK≥1.0, supporto 01005,modello ad alta precisione:
Che cos'è il rilevamento CPK?
CPK si riferisce all'indice di capacità di processo, è una misura di quanto una macchina di pick-and-place sia coerente e precisa nella sua produzione,Se il CPK è alto, significa che la macchina è molto brava a posizionare i componenti esattamente dove devono essere.e potrebbero esserci più errori nel processo di assemblaggio- Io...t ci dice quanto stabile sia la qualità della macchina durante la produzione.
CPK < 1: scarsa
1 ≤ CPK < 1.33: normale
CPK ≥ 1.33Eccellente.
Riassumendo: il CPK è una misura della coerenza e della precisione di una macchina di pick-and-place nella sua produzione.
Esemplari di montaggio:
Come si sceglie l'ugello?
Fornitura diretta da fabbrica di Charmhigh:
Servizio e garanzia:
La macchina completa ha un periodo di garanzia di 1 anno dal momento dell'acquisto e di servizio a vita.
Forniamo sempre pezzi di ricambio di macchine, fornitura diretta di fabbrica con garanzia.
Forniamo un servizio online di assistenza e consulenza tecnica.
Forniamo un servizio post-vendita uno a uno.Ogni macchina e' stata testata al 100% prima della partenza.
