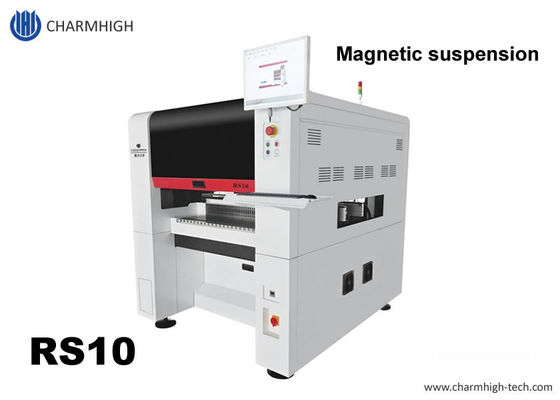

Charmhigh RS10 Advanced Magnetic Suspension Pick and Place MachineMotorizzazione lineare doppia
Per linee di produzione SMT ad alta velocità e alta precisione, linee di assemblaggio PCB, produzione PCBASupporto 01005
Introduzione

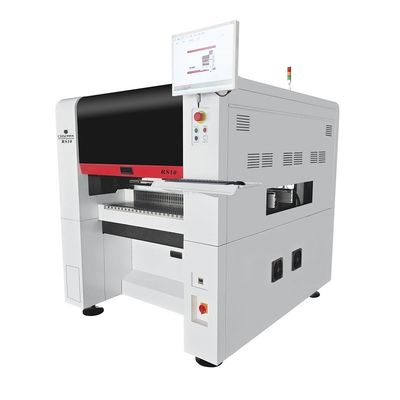

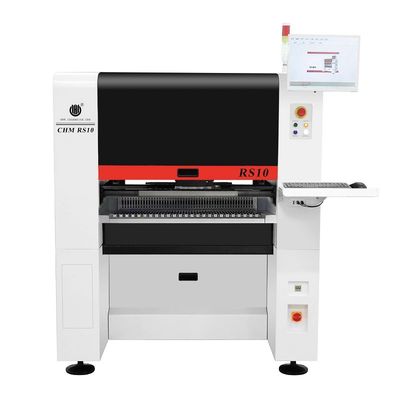

RS10 Ten-head high-precision, high-speed Magnetic Suspension SMT pick and place machine
1Velocità ottimale:45000CPH(sotto le migliori condizioni della nostra azienda)
2. Precisione di montaggio: ((xy) + 0,035 mmCPK>1.0; componente min 01005
3. Componenti Distanza di montaggio: dimensioni in pollici01005- Componenti da 36 mm a 36 mm e di dimensioni maggiori
4Opzionale: scansione a luce blu, montaggio dell'obiettivo, produzione di montaggio del PCB lungo 1,2 m
Seguiteci sul nostro canale YouTube:
Un vero video di lavoro su YouTube:- E' un'altra cosa.

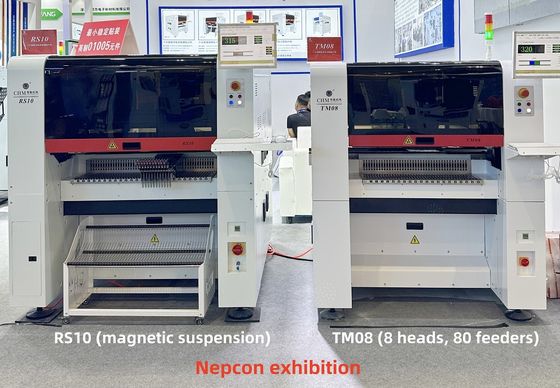

Mostra Nepcon: "Sono stato preso in ostaggio da un'altra persona".
La fabbrica Charmhigh realizza: https://www.youtube.com/shorts/99TI9xDhP2M
Rilevazioni:
1- L'asse Y. Motorizzazione lineare doppia.
2.Supporto alla rilevazione CPK
3Identificazione del componente di grandi dimensioni
4.ANC (Cambiatore automatico di ugelli)
5Sistema di visione HD IC
6.Struttura del telaio con piattaforma di macinazione industriale, fusione interna dell'asse Y
7. pompa a vuoto integrata + struttura della valvola solenoide
8- Sistema di correzione termico automatico
9. Dispositivo di supporto PCB
10. doppia videocamera di segno, buono per PCB più grande
Per ulteriori caratteristiche della macchina, si prega di consultare il nostro responsabile delle vendite...
Charmhigh RS10:
| Dimensioni |
1600 mm ((L) × 1688 mm ((W) × 1560 mm ((H) |
| Peso |
1930 kg |
| Fornitore di energia |
AC380V (50Hz, tre fasi), 4,5 kW |
| Fornitura di aria |
0.5MPa ~ 0.7MPa |
| Generazione di vuoto |
Pompa a vuoto integrata |
| Quantità di testa di montaggio |
10 teste |
| Velocità di montaggio |
45000cph (ottimale); |
| Accuratezza crescente |
(XY) ± 0,035 mm CPK≥1.0 |
| Altezza dei componenti |
≤ 12 mm |
| Tipo di componente |
01005/0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA, ecc.
(resistore/condensatore/diodo/triodo/LED/IC, ecc.) |
| Intervallo dei componenti |
Dimensioni da 0201 a 36 mm*36 mm, e montaggio di componenti più grandi. |
| Spessore del PCB |
0.6 mm~3.5 mm |
| Dimensione del PCB |
600 mm ((L) × 400 mm ((W) (standard);
1200 mm ((L) × 400 mm ((W) (facoltativo) |
| Trasporto di PCB |
Trasporto automatico a tre tratti, supporto per PCB |
| Cambio dell'ugello |
Cambio automatico dell'ugello(31 buchi libreria ugello) |
| Sistema di controllo |
Computer industriale integrato (Windows 7)
dotato di monitor, tastiera e mouse |
| Sistema di guida |
L'asse X è guidato damotore servomotore,Asse Y azionata da doppio motore lineare |
| Sistema di trasmissione |
L'asse X&Y adotta una vite a sfera THK e una guida lineare muta THK(asse Y con doppia vite) |
| Sistema di alimentazione |
100 NXTStagli di alimentazione standard da 8 mm
(adatta anche per il vassoio IC e l'alimentatore a bastone) |
| Sistema di visione |
apparecchio fotografico da volo × 10 (dimensioni dei componenti applicabili: 16 mm × 16 mm);
una fotocamera IC × 1 (dimensioni dei componenti applicabili: 36 mm × 36 mm);
Ha la funzione di cucire l'immagine
Segna la fotocamera × 2 |
Charmhigh RS10:

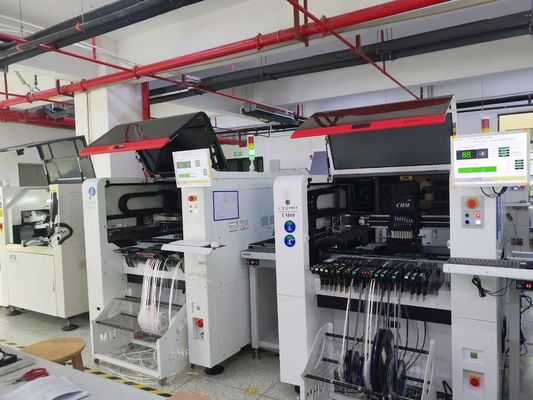

RS10 produzione reale ogni giorno nella nostra fabbrica ((100 slot alimentatore (Lavorare con Fuji NXT alimentatore elettrico):
Campioni:
Fornitura diretta da fabbrica di Charmhigh: (ricco stock, eccellente servizio post-vendita)
Servizio e garanzia:
La macchina completa ha un periodo di garanzia di 1 anno dal momento dell'acquisto e di servizio a vita.
Forniamo sempre pezzi di ricambio di macchine, fornitura diretta di fabbrica con garanzia.
Forniamo un servizio online di assistenza e consulenza tecnica.
Forniamo un servizio post-vendita uno a uno.Ogni macchina e' stata testata al 100% prima della partenza.
