Linea di produzione SMT CHM-551P ad alta precisione a 4 teste con forno a reflusso a 4 zone per l'assemblaggio di PCB

Linea di produzione SMT CHM-551P ad alta precisione a 4 teste con forno a reflusso a 4 zone per l'assemblaggio di PCB
High Precision 4-head CHM-551P SMT Production Line with 4-zone Reflow Oven for PCB Assembly
Linea di produzione SMT CHM-551P ad alta precisione a 4 teste con forno a reflusso a 4 zone per l'assemblaggio di PCB Linea di produzione SMT CHM-551P ad alta precisione a 4 teste con forno a reflusso a 4 zone per l'assemblaggio di PCB Linea di produzione SMT CHM-551P ad alta precisione a 4 teste con forno a reflusso a 4 zone per l'assemblaggio di PCB Linea di produzione SMT CHM-551P ad alta precisione a 4 teste con forno a reflusso a 4 zone per l'assemblaggio di PCB Linea di produzione SMT CHM-551P ad alta precisione a 4 teste con forno a reflusso a 4 zone per l'assemblaggio di PCB Linea di produzione SMT CHM-551P ad alta precisione a 4 teste con forno a reflusso a 4 zone per l'assemblaggio di PCB

Grande immagine :  Linea di produzione SMT CHM-551P ad alta precisione a 4 teste con forno a reflusso a 4 zone per l'assemblaggio di PCB

Dettagli:
Luogo di origine: Cina
Marca: Charmhigh
Certificazione: CE
Numero di modello: chm-551p linea di produzione SMT di piccole e medie dimensioni
Documento: Charmhigh CHM-551P - Catalo...og.pdf
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 set
Prezzo: $15,200~$18,000
Imballaggi particolari: Esporta scatola di compensato
Tempi di consegna: 5-7 giorni lavorativi
Termini di pagamento: T/T
Capacità di alimentazione: 50 al mese
Contatto

Linea di produzione SMT CHM-551P ad alta precisione a 4 teste con forno a reflusso a 4 zone per l'assemblaggio di PCB

descrizione
Stampante per pasta saldante: Stampante stencil semiautomatica CHM-3250 Selezioni il mahcine del posto di n: Charmhigh chm-551p (4 teste)
RIFLOVA DEL PROVO: CHM-F830-PC (4 zone, su4+giù4, con guida, con PC) Altre macchine: Trasportatore SMT 50/60 cm
Evidenziare:

Forno SMT a reflusso per l'assemblaggio di PCB

,

Forno a reflusso ad alta precisione CHM-551P

,

F830 Forno della linea di produzione SMT

Linea di produzione SMT compatta CHM-551P a 4 testine di fascia alta con forno di rifusione F830

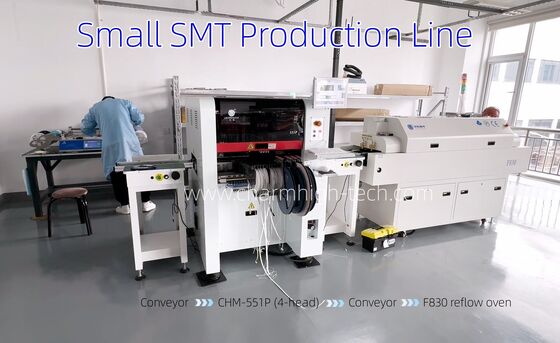

Soluzione completa per l'assemblaggio di PCB caratterizzata da una macchina pick and place a 4 testine ad alta precisione e un forno di rifusione avanzato per la produzione professionale di PCBA.
Il pacchetto completo include
  • Stampante per pasta saldante semi-automatica 3250
  • Sistema di trasporto SMT
  • Macchina pick and place a 4 testine Charmhigh CHM-551P
  • Trasportatore SMT da 50 o 60 cm
  • Forno di rifusione CHM-F830-PC (4 zone di temperatura superiori + 4 inferiori)
Specifiche macchina pick and place CHM-551P
Dimensioni 1020mm(L) × 1180mm(W) × 1450mm(H)
Peso 556kg
Alimentazione AC220V (50Hz, monofase) 1.5kW (potenza media 350W)
Alimentazione aria 0.5MPa ~ 0.7MPa
Quantità testine di montaggio 4 testine
Velocità di montaggio 14.400 CPH (ottimale)
Precisione di montaggio (XY)±0.035mm; CPK≥1.0
Altezza componenti 12mm
Tipi di componenti 0201/0402/0603 a 5050/SOT/SOP/QFP/QFN/BGA, ecc.
Resistore/condensatore/diodo/triodo/LED/IC, ecc.
Da 0201 a componenti più grandi fino a 30×30mm
Spessore PCB 0.6mm ~ 3.5mm
Dimensioni PCB 350mm(L) × 270mm(W) (Standard)
600mm(L) × 350mm(W) (Opzionale)
Cambio ugello Cambio ugello automatico (libreria ugelli a 13 fori)
Sistema di controllo Sistema Linux con monitor, tastiera e mouse
Sistema di azionamento Servomotori asse X e Y con accelerazione/decelerazione a curva S flessibile
Sistema di trasmissione Vite a ricircolo di sfere + guida lineare
Sistema di alimentazione 50 alimentatori pneumatici/elettrici Yamaha da 8 mm
Adatto per vassoi IC e alimentatori a stick
Sistema di visione 4 telecamere snapshot (componenti fino a 14×14mm)
1 telecamera IC (componenti fino a 30×30mm)
2 telecamere di marcatura
Specifiche forno di rifusione CHM-F830-PC
Modello CHM-F830-PC (controllo PC, 4 zone superiori + 4 inferiori, larghezza 300mm)
Zone di riscaldamento 4 superiori + 4 inferiori
Lunghezza di riscaldamento 1400mm
Zone di raffreddamento 2
Larghezza massima PCB Larghezza rete 300mm, binario regolabile 200mm
Altezza trasportatore Rete 880±20mm
Sistema di trasporto Trasportatore a rete + trasportatore a binario
Velocità trasportatore 0-2000mm/min
Alimentazione 5 fili 380V 50/60Hz
Potenza all'avvio 10kW
Potenza operativa Circa 2.5kW
Sistema di controllo PC industriale + monitor
Tempo di riscaldamento 15-20 minuti
Intervallo di temperatura Temperatura ambiente - 350℃
Controllo temperatura PC industriale + controllo modulo temperatura, driver SSR
Precisione temperatura ±1℃
Errore distribuzione temperatura ±3℃
Peso netto Circa 230kg
Dimensioni 2500mm(L) × 650mm(W) × 1400mm(H)
Linea di produzione SMT CHM-551P ad alta precisione a 4 teste con forno a reflusso a 4 zone per l'assemblaggio di PCB 0

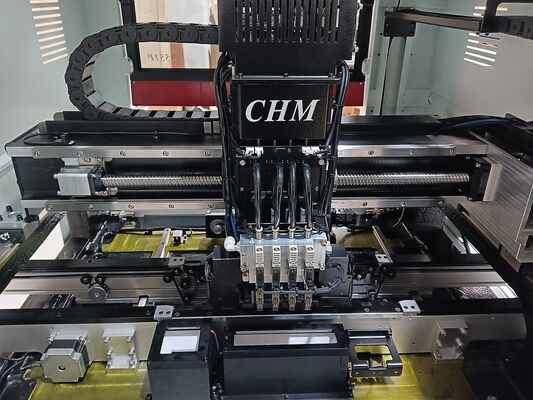

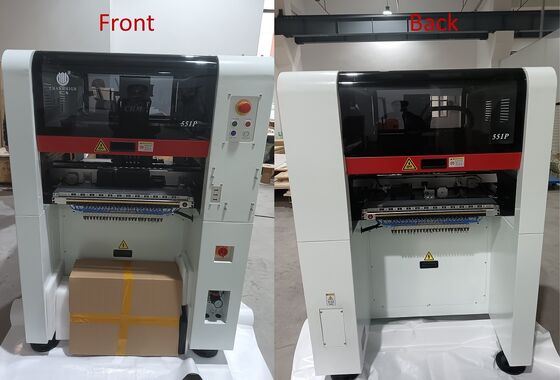

CHM-551P ad alta precisione a 4 testine con telaio in ghisa
Supporta componenti 0201 con robusta costruzione in ghisa per la massima stabilità e precisione.
Linea di produzione SMT CHM-551P ad alta precisione a 4 teste con forno a reflusso a 4 zone per l'assemblaggio di PCB 1

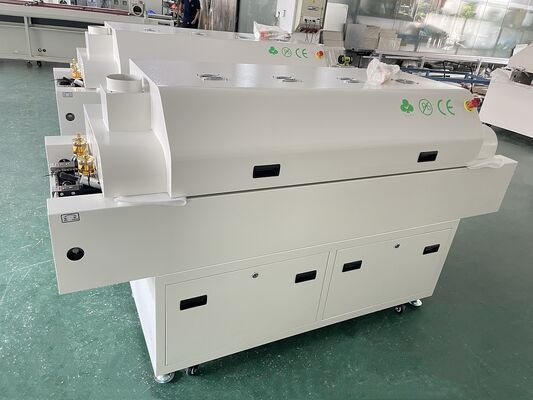

Forno di rifusione compatto CHM-F830-PC
Caratteristiche di regolazione automatica del binario e controllo PC per un profilo di temperatura preciso.
Linea di produzione SMT CHM-551P ad alta precisione a 4 teste con forno a reflusso a 4 zone per l'assemblaggio di PCB 2
Garanzia e supporto
Garanzia completa della macchina: 1 anno dalla data di acquisto con supporto di servizio a vita.
  • Fornitura di pezzi di ricambio diretta dalla fabbrica
  • Supporto tecnico online e risoluzione dei problemi
  • Servizio post-vendita uno a uno
  • Ogni macchina testata al 100% prima della spedizione
Contatto supporto tecnico
Kimi Liu
Mobile/WhatsApp: +8613510675756
Email: kimi@charmhigh-tech.com
YouTube: @KimiLiuCharmhigh
Per ulteriori informazioni e dimostrazioni video, contattaci via email. Rispondiamo prontamente a tutte le richieste.
