Dispositivo di caricamento e scarico di PCB di tipo L di design compatto per la linea di produzione SMT di caricamento di magazine

Dispositivo di caricamento e scarico di PCB di tipo L di design compatto per la linea di produzione SMT di caricamento di magazine
Dispositivo di caricamento e scarico di PCB di tipo L di design compatto per la linea di produzione SMT di caricamento di magazine Dispositivo di caricamento e scarico di PCB di tipo L di design compatto per la linea di produzione SMT di caricamento di magazine Dispositivo di caricamento e scarico di PCB di tipo L di design compatto per la linea di produzione SMT di caricamento di magazine Dispositivo di caricamento e scarico di PCB di tipo L di design compatto per la linea di produzione SMT di caricamento di magazine Dispositivo di caricamento e scarico di PCB di tipo L di design compatto per la linea di produzione SMT di caricamento di magazine

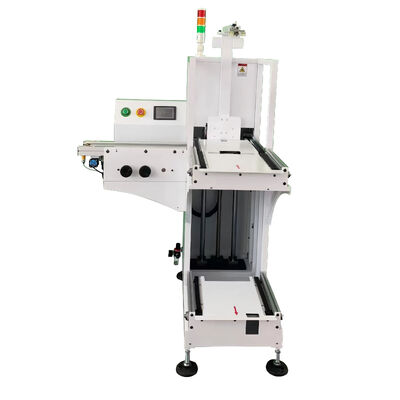

Grande immagine :  Dispositivo di caricamento e scarico di PCB di tipo L di design compatto per la linea di produzione SMT di caricamento di magazine

Dettagli:
Luogo di origine: Cina
Marca: Charmhigh
Certificazione: CE
Numero di modello: 250/330/390/460
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 pz
Prezzo: $1800 & $1950
Imballaggi particolari: scatola di compensato
Tempi di consegna: 5-7 GIORNI
Termini di pagamento: T/T, Unione Occidentale
Capacità di alimentazione: 100 unità/mese
Contatto

Dispositivo di caricamento e scarico di PCB di tipo L di design compatto per la linea di produzione SMT di caricamento di magazine

descrizione
Nome: Caricatore e scaricatore PCB di tipo L Applicazione: linea di produzione SMT completamente automatica
Dimensione del contenitore PCB: 355*320*565mm; 460*400*565 mm; Dimensione del modello 250: Caricatore: 1100x780x1200mm; Scaricatore: 1700x780x1200mm
Dimensione modello 330: Caricatore: 1400x860x1200mm; Scaricatore: 1900x860x1200mm Peso: modello 250: 140 e 150 kg; Modello 330: 150 e 170 kg
Evidenziare:

Caricatore e scaricatore compatto per PCB di tipo L

,

PLC Controllo SMT Magasin Loader

,

Caricatore automatico PCB con protezione anti-inceppamento

L-Tipo di PCB di risparmio di spazio caricatore scaricatore automatico SMT PCB rivista caricatore
Questo caricatore e scaricatore automatico di PCB a forma di L è specificamente progettato per linee di produzione SMT compatte,manipolazione di schede di circuiti stampati sia a una che a due facce con precisione e affidabilità. La lunghezza per il caricatore e scaricatore di tipo L è di soli 1000 mm, rispetto a quelli normali a 1100 mm e 1700 mm.Regolazione di passo in 4 passaggi (10-40 mm), compatibilità con l'interfaccia SMEMA e protezione anti-blocco, ideale per impianti di produzione di elettronica con spazio limitato.
Caratteristiche chiave
Caratteristica Descrizione
Controllo PLC schermo touchscreen a LED + tastiera tattile per un facile utilizzo
Motore di sollevamento Motore a ingranaggi monofase per un movimento verticale liscio
Piattaforma Leggia di alluminio lavorata con precisione, elevata stabilità, minima deformazione
Clampe pneumatiche Le pinze superiore/inferiore assicurano un posizionamento preciso del caricatore
Protezione della sicurezza Sensori di posizione + frenata a interruttore limite per la doppia sicurezza
Passaggio 4 regolabili: 10/20/30/40 mm
Identificazione dei difetti Visualizzazione automatica del codice di errore per una rapida risoluzione dei problemi
Avviso di stato Luce a tricolore con campanello per l'indicazione in tempo reale
Progettazione anti-blocco La struttura Poka-Yoke protegge i PCB dai danni
Interfaccia SMEMA Connessione senza soluzione di continuità con altre apparecchiature SMT
Dimensioni compatte Piccolo impatto ideale per fabbriche con spazio limitato
Specifiche tecniche
Specificità L-250LD / L-250ULD L-330LD / L-330ULD
Dimensione del PCB (L*W) 50*50 - 350*250 mm 50*50 - 460*330 mm
Dimensioni (L*W*H) 1000*1000*1350 mm 1100*1100*1350 mm
Dimensione del riviste (L*W*H) 355*320*563 mm 460*400*565 mm
Peso (kg) 140 kg 170 kg
Tempo di scarico < 6 secondi
Modalità spinta Macchine per il trattamento di rifiuti
Direzione di trasferimento Sinistra -> destra o destra -> sinistra
Altezza di trasferimento 900 ± 30 mm (o specificato dal cliente)
Pressione dell'aria e consumo 4-6 bar, massimo 10 litri/minuto
Fornitura di energia e carico 220V CA (indicato dall'utente), monofase, massimo 300 VA
Spessore del PCB Minimo 0,4 mm
Capacità di stoccaggio a pieno carico 50 pezzi di PCB

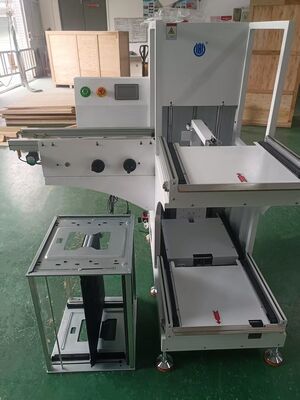

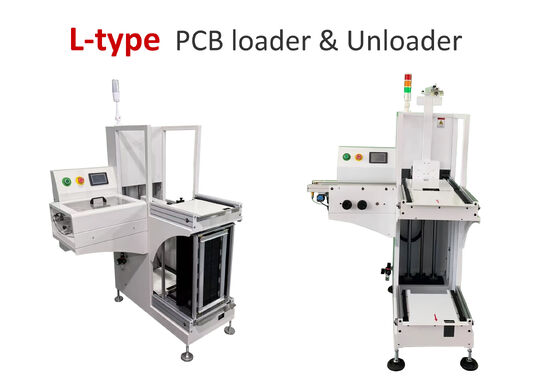

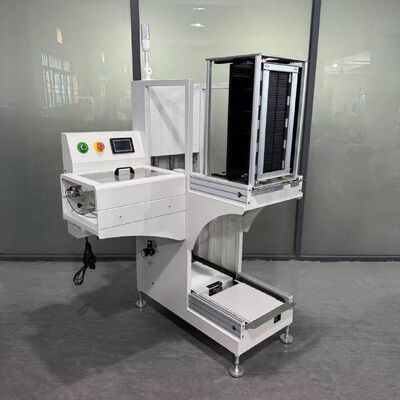

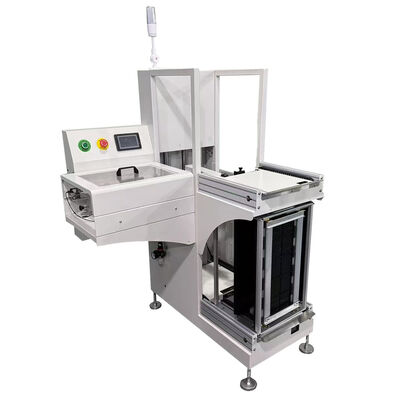

Immagini del prodotto
Dispositivo di caricamento e scarico di PCB di tipo L di design compatto per la linea di produzione SMT di caricamento di magazine 0 Dispositivo di caricamento e scarico di PCB di tipo L di design compatto per la linea di produzione SMT di caricamento di magazine 1 Dispositivo di caricamento e scarico di PCB di tipo L di design compatto per la linea di produzione SMT di caricamento di magazine 2
Servizio e garanzia
La macchina completa ha un periodo di garanzia di 1 anno dalla data di acquisto con assistenza per tutta la vita.
  • Fornitura diretta di ricambi in fabbrica con garanzia
  • Supporto online per le domande e risposte e per la risoluzione dei problemi
  • Servizio di consulenza tecnica
  • Servizio post-vendita individuale
  • Ogni macchina è stata testata al 100% prima della spedizione
Supporto tecnico
Contatto:Kimi Liu
Mobile/WhatsApp:+8613510675756
Email:kimi@charmhigh-tech.com
YouTube: Kimi Liu Charmhigh Channel
Per ulteriori informazioni, contattateci via e-mail. Risponderemo prontamente.
