Linea SMT a 4 teste di piccola e alta precisione per la produzione di PCB

Linea SMT a 4 teste di piccola e alta precisione per la produzione di PCB
Small & High Precision 4-head SMT Line PCBA Manufacturing PCB Assembly
Linea SMT a 4 teste di piccola e alta precisione per la produzione di PCB Linea SMT a 4 teste di piccola e alta precisione per la produzione di PCB Linea SMT a 4 teste di piccola e alta precisione per la produzione di PCB Linea SMT a 4 teste di piccola e alta precisione per la produzione di PCB Linea SMT a 4 teste di piccola e alta precisione per la produzione di PCB

Grande immagine :  Linea SMT a 4 teste di piccola e alta precisione per la produzione di PCB

Dettagli:
Luogo di origine: Cina
Marca: Charmhigh
Certificazione: CE
Numero di modello: chm-551p linea di produzione SMT di piccole e medie dimensioni
Documento: Charmhigh CHM-551P - Catalo...og.pdf
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1 insieme
Prezzo: $15,200~$18,000
Imballaggi particolari: Esporta scatola di compensato
Tempi di consegna: 5-7 giorni lavorativi
Termini di pagamento: T/T
Capacità di alimentazione: 50 al mese
Contatto

Linea SMT a 4 teste di piccola e alta precisione per la produzione di PCB

descrizione
Stampante per pasta saldante: Stampante stencil semiautomatica CHM-3250 Selezioni il mahcine del posto di n: Charmhigh chm-551p (4 teste)
RIFLOVA DEL PROVO: CHM-F830-PC (4 zone, su4+giù4, con guida, con PC) Altre macchine: Trasportatore SMT 50/60 cm

Linea SMT a 4 teste di piccola e alta precisione per la produzione di PCB
Linea completa di tecnologia di montaggio superficiale ad alta precisione su piccola scala per la produzione di assemblaggi di PCB, con componenti avanzati di automazione e precisione.

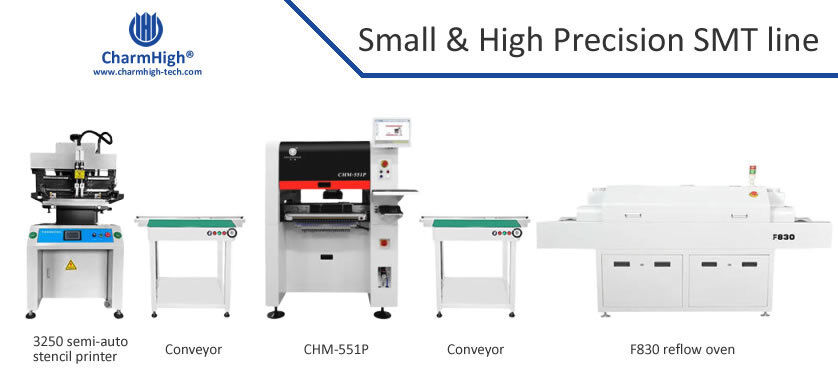

Contenuto del pacchetto

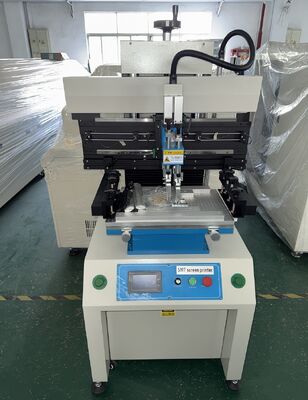

  • 3250 Stampa a pasta di saldatura semiautomatica
  • Convogliatore SMT
  • CHM-551P Charmhigh 4 teste pick and place machine
  • Convogliatore SMT
  • F830 Forno a reflusso (zone tempere superiori + inferiori)
Specificativi CHM-551P
Dimensioni 1020 mm ((L) x 1180 mm ((W) x 1450 mm ((H)
Peso 556 kg
Fornitore di energia AC220V (50Hz, monofase) 1,5kw (potenza media 350w)
Fornitura di aria 0.5MPa ~ 0.7MPa
Generazione di vuoto Pompa a vuoto integrata
Quantità di testa di montaggio 4 teste
Velocità di montaggio 14400CPH (ottimale)
Accuratezza crescente (XY) ± 0,035 mm; CPK≥1.0
Altezza dei componenti 12 mm
Tipo di componente 0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA, ecc.
(resistore/condensatore/diodo/triodo/LED/IC, ecc.)
0201 a componenti più grandi di dimensioni 30*30 mm
Spessore del PCB 0.6 mm~3.5 mm
Dimensione del PCB 350 mm ((L) x 270 mm ((W) (norma)
600 mm ((L) x 350 mm ((W) (facoltativo)
Cambio dell'ugello Cambio automatico dell'ugello (libreria di ugelli a 13 fori)
Sistema di controllo Sistema Linux, dotato di monitor, tastiera e mouse
Sistema di guida Asse X&Y azionate da servomotori; con accelerazione e decelerazione flessibili in curva S
Sistema di trasmissione Vitruccio a sfera + guida lineare
Sistema di alimentazione 50 Yamaha 8mm standard pneumatici/elettrici
(adatta anche per il vassoio IC e l'alimentatore a bastone)
Sistema di visione Fotocamera istantaneax4 (dimensioni dei componenti applicabili: 14 mm × 14 mm)
IC camerax1 (dimensioni dei componenti applicabili: 30 mm × 30 mm)
Marchio camerax2

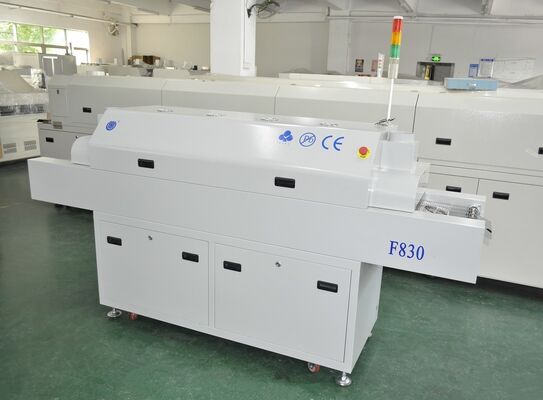

F830 Specifiche del forno a reflusso
Modello CHM-F830
Numero di zone di riscaldamento Su 4 + sotto 4
Lunghezza delle zone di riscaldamento 1400 mm
Modello di riscaldamento In alto: aria calda; in basso: aria calda (convezione forzata dell'aria calda, motore Taiwan SAYA)
Numero di zone di raffreddamento 2 Ventilatore DC a plasma
Larghezza massima del PCB 300 mm (cintura a maglia in acciaio inossidabile)
Direzione del trasportatore L-> R
Altezza del trasportatore 880 ± 20 mm
Modalità di trasporto Cintura a maglia
Intervallo di velocità del trasportatore 0-2200 mm/min
Fornitore di energia 5 fili, 3 fasi, 380V 50/60Hz
Inizia l'alimentazione 10 kW
Consumo di energia Circa 2,5 kW
Tempo di riscaldamento Circa 15-20 minuti.
Dimensione di impostazione Temperatura ambiente - 380°C
Metodo di controllo della temperatura Controllo strumentale
Differenze di temperatura tra zone adiacenti 70 °C, può corrispondere ai più elevati standard di processo senza piombo
Precisione di controllo della temperatura ± 2°C
Disparità di temperatura sul PCB ± 2°C
Alarme anomali Temperatura anormale (troppo alta o troppo bassa dopo il mantenimento della temperatura costante)
Via aperta Manuale
Dimensione ((L*W*H) mm 2500*650*1400MM
Peso Circa 220 kg.
Immagini del prodotto
Linea SMT a 4 teste di piccola e alta precisione per la produzione di PCB 0 Linea SMT a 4 teste di piccola e alta precisione per la produzione di PCB 1 Linea SMT a 4 teste di piccola e alta precisione per la produzione di PCB 2 Linea SMT a 4 teste di piccola e alta precisione per la produzione di PCB 3 Linea SMT a 4 teste di piccola e alta precisione per la produzione di PCB 4 Linea SMT a 4 teste di piccola e alta precisione per la produzione di PCB 5
Garanzia e supporto

La macchina completa ha un periodo di garanzia di 1 anno dal momento dell'acquisto e di servizio per tutta la vita.

Forniamo sempre pezzi di ricambio di macchine, fabbrica affidabile fornitura diretta.

Forniamo un servizio online di assistenza e consulenza tecnica.

Fornire un servizio post-vendita uno a uno.Ogni macchina e' stata testata al 100% prima della partenza.

Supporto tecnico
Kimi Liu
Mobile: +86 135 106 75756
Email: kimi@charmhigh-tech.com
Benvenuti a seguire il nostro canale YouTube

Se desiderate vedere ulteriori informazioni e video, contattateci via e-mail. Vi risponderemo alla prima volta.
