Linea di assemblaggio di piccoli PCB a caldo: CHMT36VA + 3040 Stensil Printer + Reflow Oven T962A
Versione in lingua inglese 220v / 110v Supported / CE Declaration
Piccola linea di produzione SMT:
Compralo dal nostronegozio onlinecon il prezzo più basso direttamente:
3040+CHMT36VA+T962A: https://www.charmhigh-smt.com/sale-446161-hot-desktop-smt-production-line-chm-t36va-vision-pick-and-place-machine-chmt36va-3040-stencil-printer-reflow-oven-t962a.htm
1.Stansil printer ad alta precisione 3040:
| Dimensioni del tavolo di lavoro |
300*400 mm |
| Dimensione di stampa |
250*400 mm |
| Dimensione massima del telaio netto |
370*470 mm |
| Strada della stampante |
manuale |
| Spessore dei substrati |
0-80 mm |
| Il banco di lavoro regola il volume |
10 mm, regolazione dell'angolo orizzontale |
| Altezza della piattaforma di stampa |
220 mm |
| precisione ripetuta |
± 0,01 mm |
| modalità di localizzazione |
Indice di riferimento o forma del foro |
| Dimensione |
540*370*350 mm |
| Dimensioni dell'imballaggio |
660*500*280 mm |
| Peso |
NW.21Kg GW.22Kg |
2. CHMT36VA pick and place machine (lavoro con un PC esterno)
| Modello |
CHM-T36VA |
| Superficie dei PCB |
10 mm*10 mm - 355 mm*355 mm |
| Asse X Y Viaggio |
420*460 mm |
| Intervallo di movimento dell'asse Z |
15 mm |
| Capelli di posizionamento |
2 pezzi |
| Aggiustatori |
8 mm = 22 pezzi, 12 mm = 4 pezzi, 16 mm = 2 pezzi, 24 mm = 1 pezzi,
Codice di controllo del sistema integrato anteriore = 14 pezzi, Codice di controllo del sistema integrato definito dall'utente
|
| Sistema di visione |
Fotocamere doppie (fotocamere verso l'alto e verso il basso) |
| Azionamento |
Controllo a circuito chiuso stepper servo drive sistema, assicurarsi di non perdere mai passo |
| Determinazione dell'auto-ritorno dell'asse Z |
Sì, impedire la rottura degli ugelli |
| Pull pin auto-ritorno |
Sì, è vero.impedire la rottura del perno di trazione |
| Metodo di rilevamento delle perdite di materiale |
rilevamento del vuoto, rilevamento della visione |
| Velocità di montaggio |
4000cph (visione spenta); 2800cph (visione accesa) |
| Precisione di montaggio |
± 0,025 mm |
| Componenti |
0402-5050,SOP,QFN, ((larghezza del nastro: 8MM,12MM,16MM,24MM) |
| Dimensione della macchina |
L 960 mm * W 705 mm * H 335 mm |
| Pompa a vuoto |
-92KPA (2pcs, built-in, tipo muto) |
| Fonte di aria esterna |
Non c' è bisogno (pompa a vuoto mute incorporata nella macchina 2pcs) |
| PC esterno |
Sì (software compatibile con Windows7) |
| Voltaggio |
220V (110V),50Hz 60Hz |
| Peso netto |
65 kg |
| Software compatibile |
Altium designer,Protell99SE,PADS,Kicad,Eagle,Cadint,Cadence Orcad,Cadence Allegro,PROTEUS.. ecc. |
3. T962A Parametro del forno a reflusso (nuovo aggiornato con ventilatore):
Marchio: PUHUI
Modello: T962A
Condizione: Nuovo di fabbrica
Superficie massima di saldatura: 20 x 20 cm
Dimensioni: 68,4 x 50,4 x 22,5 cm
Potenza nominale: 1500 W
Periodo di processo: 1~8 min
Fornitura: AC110V~ AC220V /50~60HZ
Le immagini sono le seguenti:
1.Stansil printer 3040 (alta precisione)

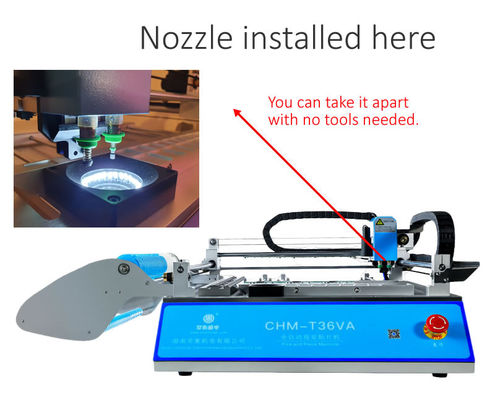

2. CHMT36VA Pick and place machine con sistema di visione (bisogna un PC esterno)
Vantaggi competitivi:
1- Software conveniente,Sistema Linux incorporato La macchina, la scheda principale industriale stabile, il funzionamento indipendente, senza bisogno di un computer esterno, il funzionamento più facile e più conveniente, imparare velocemente.
2. In-built touch screen, non c'è bisogno di monitor esterno, spazio risparmiato, funzionamento più conveniente, mouse USB supportato pure.
3.Due telecamere di visione in alto e in basso.correggere la posizione di ciascun componente, è possibile visualizzare l'immagine visione dallo schermo per ogni componente.(dimensione massima del componente 22*22mm)
4E'vero. apparecchiature di fissaggio per PCB flessibili, adatto a PCB di diverse dimensioni.
5- Ha sostenutovassoio IC personalizzato, il vassoio IC può essere fissato sul tavolo della macchina.
6. due teste di montaggio con 2 pezziNozzle Juki, ugelli JukiMagnete all'interno, quindi può essere rimosso con il dito, non è necessario smontare con chiave inglese, ugelliangolo di rotazione da -180° a +180°.
7. Macchine "tutto in una", 29pcs alimentatori inclusi nella macchina, non è necessario acquistare altre parti, la macchina èPronto a lavorare.
8.Determinazione dell'asse Z, mL'ago di trazione di Achine ritorna automaticamente all'origine per evitare che gli ugelli si rompano.
9- Altura massima del supporto del componente 5 mm.
10.Controllo a circuito chiuso, asse X, Y con codificatore, non fuori passo.
11. PCB calibrato da due componenti posizione, quindi i componenti di riposo saranno calibrati automaticamente.
12.Segno di calibrazione automatica 2 punti, sarà la calibrazione automatica prima di ogni corsa, assicurarsi ogni PCB montaggio con precisione.
13Con il rilevamento del vuoto, con l'alimentazione automatica, se uno dei componenti è torto, lo getterà automaticamente nella zona di deposito, poi ne sceglierà uno nuovo da montare di nuovo.
14. conrilevamento della vista, la telecamera correggerà automaticamente l'angolo dei componenti e li metterà sulla scheda PCB nel posto giusto.La macchina si allarmerà e si fermerà, dopo la fornitura di materiale, poi continuare a lavorare, non c'è bisogno di ricominciare.
15.Viene fornito con strumento di conversione (versione PC), modifica il file di lavoro nel computer e carica il file di lavoro nella macchina tramite porta USB, veloce e conveniente.
16- Supporto.pannelli.
17Se non hai il file PCB, puoicreare un nuovo file di lavoroper programmare direttamente nella macchina.
18- Supporto.passo singolo.
19- Supporto.nastri tagliati/materiale sfuso/materiale di tubo.

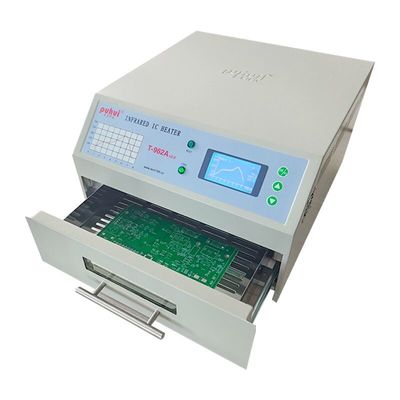

3. Forno a reflusso T962A (nuovo tipo con scarico + può collegare PC)
Perche' hai scelto Charmhigh?
1- Disegno professionale e spazio risparmiato.
2.Utente-friendly operation, non è necessario ingegnere SMT professionale, dispositivo di livello di entrata
3.Una macchina - Funzionamento integrato, senza bisogno di pompe o PC aggiuntivi o di qualsiasi strumento di supporto
4.Alta precisione e affidabilità, compensano la defezione del lavoro manuale
5.Cost efficiente, ridurre le spese per possedere una linea di produzione SMT automatica professionale
6.Express internazionale con servizio porta a porta, consegna 3-5 giorni lavorativi
7.Soprattutto per la ricerca e lo sviluppo di laboratorio, campioni, per evitare la divulgazione di brevetti e disegni.
8.Una macchina equivale a 5 persone di saldatura, facile da gestire e conveniente.
9.Charmhigh è fornitura di fabbrica, tutte le parti delle nostre macchine sono ricercate e prodotte da noi stessi.
10. Charmhigh è un produttore professionale di SMT Pick and Place machine dal 2009.
Q1: Qual è il tempo di consegna dei vostri prodotti? (Quanto tempo avete bisogno per preparare le mie merci?)
A: 2-3 giorni per 1-3 unità di macchina. 5-15 giorni per ordini di produzione di massa (in base a quantità diverse).
Q2: Come mi consegnerete le mie merci?
R: Di solito spediamo tramite espresso internazionale come DHL, UPS, FedEx, TNT per consentire ai nostri clienti di ricevere rapidamente le loro merci. Per quantità maggiori, spediamo via aerea o via mare.
Q3: Quanto tempo devo aspettare prima che arrivi la merce?
A: 3-7 giorni per il trasporto internazionale espresso. 5-8 giorni per il trasporto aereo. 20-40 giorni per il trasporto marittimo.
Q4: Qual è la qualità del prodotto?
R: Le nostre materie prime sono acquistate da fornitori qualificati, la migliore qualità in Cina.Ora la qualità e i feedback di CharmHigh sono migliori di altri marchi in Cina..
Servizio di pacchetto standard:
Il pacchetto dei nostri P&P è un pacchetto di legno standard per l'esportazione per evitare danni durante il trasporto.
Servizio di trasporto:
Per i pacchi inferiori a 200 kg, è possibile utilizzare DHL, Fedex o altre compagnie espresse, per grandi quantità, è possibile utilizzare la consegna via mare.
Garanzia:
La macchina completa ha un periodo di garanzia di 1 anno dal momento dell'acquisto e di servizio a vita.
Forniamo sempre pezzi di ricambio di macchine, fabbrica affidabile fornitura diretta.
Forniamo un servizio online di assistenza e consulenza tecnica.
Fornire un servizio post-vendita uno a uno.
Ogni macchina e' stata testata al 100% prima della partenza.Supporto tecnico:
