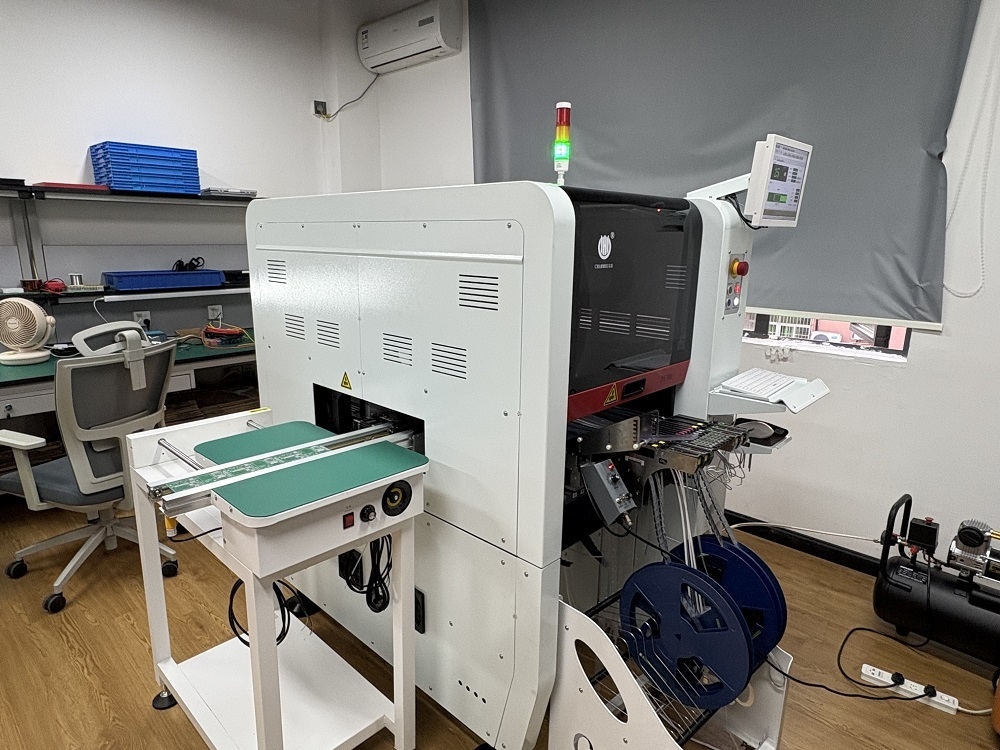

Macchina Pick and Place SMT a 6 teste Charmhigh TC06 Piattaforma integrata in ghisa
Soluzione SMT compatta e ad alta precisione, ideale per componenti 01005 e a passo fine
La migliore macchina Pick and Place per principianti – Recensione Charmhigh TC06

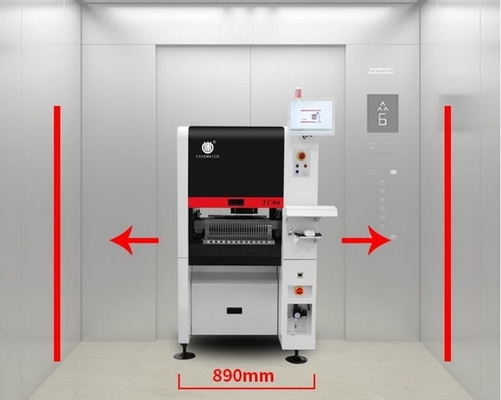

La macchina pick & place SMT Charmhigh TC06 offre un assemblaggio PCB affidabile con posizionamento preciso, facilità d'uso e un prezzo accessibile per i produttori di elettronica. Gestisce l'assemblaggio PCB complesso con precisione, perfetto per piccole e medie fabbriche di elettronica. La larghezza di 890 mm, adatta alla maggior parte degli ascensori.
Ha una piattaforma integrata in ghisa, che funziona in modo molto stabile. Quindi il componente minimo supporta 010015 con un risultato di montaggio perfetto. La velocità ideale è di 27800 CPH.
La Charmhigh TC06 è ideale per principianti e professionisti che necessitano di una macchina pick & place affidabile per assemblare PCB con componenti fini e alta efficienza.
Caratteristiche principali TC06:
1. Numero modello: TC06
2. Marca: Charmhigh
3. Configurazione principale: Completamente automatico in linea + consegna automatica PCB + 6 teste 50 alimentatori + (xy)+30μm, CPK>1.0 + Asse X&Y azionato da servomotore Panasonic + cambio ugello automatico + 9 telecamere + Viti di messa a terra e guide lineari + Compensazione termica + Velocità ottimale: 27800CPH
4. Alimentatore: alimentatore Fuji Electric (da acquistare separatamente)
5. Area PCB: 350 mm (L) * 300 mm (W)
6. Viene fornito con computer, tastiera e mouse con sistema Windows
7. Componente: 01005/ 0201/ 0402 / 0603-5050/ diodo/ triodo/ SOP/ QFP/ QFN/ BGA/ LED... fino a un massimo di 36*36 mm IC
8. Dimensioni: 890 (L) * 1450 (W) * 1500 (H) mm, AC220V (50hz, monofase); Peso netto: 900 kg
9. Tempi di consegna: 5-7 giorni lavorativi
10. Consegna: via mare / ritiro direttamente dalla nostra fabbrica / invio al magazzino cinese
11. Metodo di pagamento: bonifico bancario (T/T)
12. Imballaggio: scatola di compensato
Parametri Charmhigh TC06:
| Dimensioni |
890 mm (L) x 1450 mm (W) x 1500 mm (H)
|
| Peso |
900 kg |
| Alimentazione |
AC220V (50Hz, monofase), 3kW |
| Alimentazione aria |
0,5 MPa ~ 0,7 MPa |
| Generazione del vuoto |
Pompa a vuoto integrata |
| Quantità testine di montaggio |
6 |
| Velocità di montaggio |
27800 cph (ottimale) |
| Precisione di montaggio |
(xy)+30μm, CPK≥1.0 |
| Altezza componente |
≤12 mm |
|
Tipo di componente &
Gamma di componenti
|
-Esclusione resistore condensatore, diodo cilindrico, alluminio
condensatore, SOT, SOP, QFP, QFN, BGA, ecc.
-Dimensione in pollici da 01005 a 36*36 mm, e montaggio di componenti più grandi
|
| Spessore PCB |
0,6 mm ~ 3,5 mm |
| Dimensioni PCB |
350 mm (L) x 300 mm (W) |
| Trasporto PCB |
Trasporto automatico a 3 sezioni, dispositivo di supporto PCB |
| Cambio ugello |
Cambio ugello automatico (libreria ugelli a 19 fori) |
| Sistema di controllo |
Computer industriale integrato (sistema Windows)
dotato di monitor, tastiera e mouse |
| Sistema di azionamento |
Asse X&Y azionato da Servomotori Panasonic
|
| Sistema di trasmissione |
Viti di messa a terra + guide lineari |
| Sistema di alimentazione |
50 pile di alimentatori standard NXT da 8 mm
(adatto anche per vassoi IC e alimentatori a bastoncino) |
| Sistema di visione |
Telecamera volante x 6 (dimensione componente applicabile: 16 mm x 16 mm);
Telecamera IC x 1 (dimensione componente applicabile: 36 mm x 36 mm);
Telecamera di marcatura x 2 |
Canale YouTube di Charmhigh: https://www.youtube.com/@KimiLiuCharmhigh/videos
Video di lavoro TC06, montaggio 01005: https://www.youtube.com/watch?v=jmGMTdvt9FY

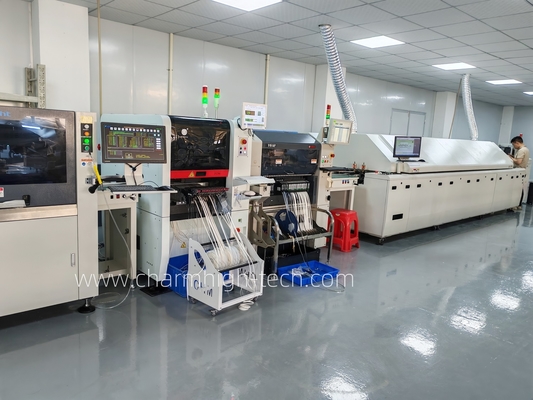

TC06+Yamaha YS12 che lavorano insieme: https://www.youtube.com/watch?v=x7ChkUV0HG4
Ogni lato 25 alimentatori, per un totale di 50 alimentatori a nastro supportati: (alimentatore elettrico NXT)
Alimentatore da 8/12/16/24/32/44/56 mm, alimentatore a vibrazione, vassoio IC supportato, da acquistare separatamente.
Cambio ugello automatico: (libreria a 19 fori)
Feedback dei clienti, buono per le attività di avvio:
Elenco delle parti:
| Articolo |
Quantità |
Articolo |
Quantità |
| Macchina Pick and place TC06 |
1 |
Olio lubrificante |
1 |
| Ugelli |
8 |
Filtro |
4 |
| Cassetta degli attrezzi |
1 |
Connettore rapido |
1 |
| Scheda di garanzia |
1 |
Tappetino per mouse |
2 |
| Manuale utente |
1 |
Cavo di alimentazione |
2 |
| Rapporto di prova |
1 |
Tastiera |
1 |
| Spazzola |
1 |
Tappetino per mouse |
1 |
| Pinzetta |
1 |
LCD |
1 |
Notare che:
La macchina pick and place è un set completo con tutti gli accessori inclusi nella confezione, è necessario acquistare gli alimentatori separatamente ed è necessario preparare un compressore con un tubo di diametro esterno di 10 mm (che fornisce aria per gli alimentatori, il vuoto della testa, l'arresto PCB...), inserendo il tubo sul retro della macchina.
Si prega di acquistare questa macchina con fiducia. Divertiti con la tua macchina pick and place!
Perché scegliere Charmhigh?
1. Design professionale e spazio salvato.
2. Funzionamento intuitivo, non è necessario un ingegnere SMT professionista, dispositivo entry-level
3. Un'unica macchina - Funzionamento integrato, non è necessaria una pompa extra o un PC o qualsiasi struttura di supporto.
4. Conveniente, riduce le spese per possedere una linea di produzione SMT automatica professionale completa.
5. È molto comodo cambiare la sostituzione della macchina, facile da riparare da soli.
6. Espresso internazionale con servizio porta a porta, consegna in 6-8 giorni lavorativi.
7. Soprattutto per la ricerca e lo sviluppo di laboratorio, per proteggere il tuo design e il tuo brevetto.
8. Una macchina equivale a 5 addetti alla saldatura, molto più efficiente del lavoro manuale, facile da gestire e con costi ridotti. Buono per la produzione di piccoli lotti.
9. Charmhigh è una fornitura di fabbrica, tutte le parti della nostra macchina sono ricercate e prodotte da noi stessi. I pezzi di ricambio post-vendita non si fermano mai.
10. Charmhigh è un produttore professionale di macchine Pick and Place SMT da allora, la prima p&p rilasciata nel 2011. Tutto il software è stato ricercato da noi stessi, fornendo un buon servizio post-vendita.
Assistenza e garanzia:
L'intera macchina ha un periodo di garanzia di 1 anno dalla data di acquisto e un servizio a vita.
Forniamo sempre pezzi di ricambio per macchine, fornitura diretta dalla fabbrica con garanzia.
Forniamo supporto Q/A e risoluzione dei problemi online e servizio di consulenza tecnica.
Forniamo un servizio post-vendita individuale. Ogni macchina è stata testata al 100% prima della spedizione.
