Macchina Pick and Place CHM-650 SMT da tavolo con 4 teste e 50 alimentatori
Per la produzione di piccoli lotti ad alta precisione, produzione di massa 0201 perfetta
Cambio ugelli automatico, funziona con alimentatori universali Yamaha

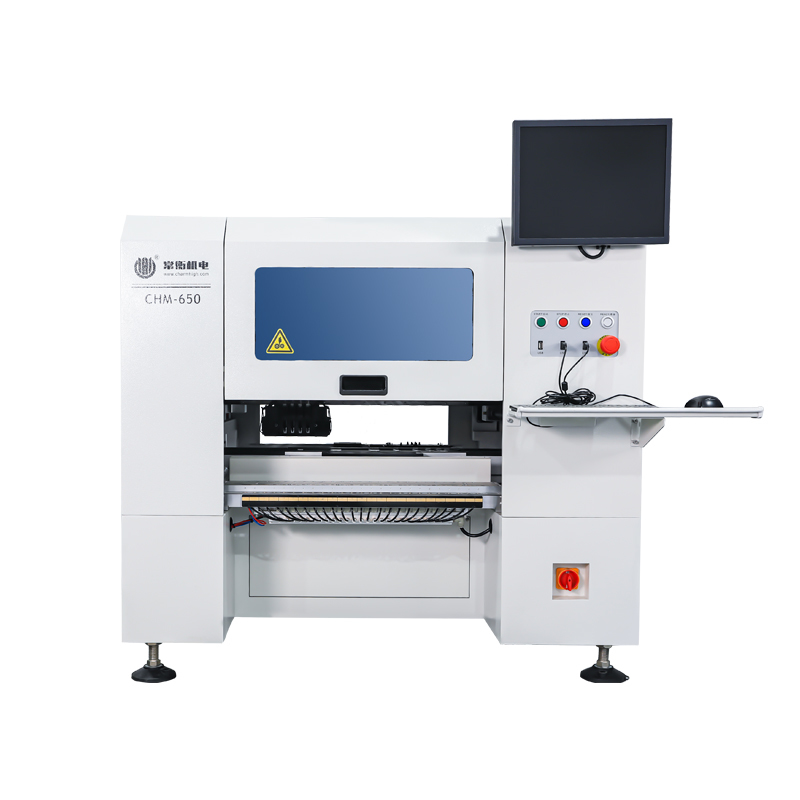

Modello: CHM-650
*4 Teste di posizionamento con cambio ugelli automatico
*Supporta 50 alimentatori pneumatici ed elettrici Yamaha
*Configurazione superiore con alta precisione, 0201 supportato
*Fornito con computer (monitor, tastiera, mouse USB)
*Meccanica robusta, consegna automatica PCB a 3 sezioni, spazio salvato
Video di lavoro su YouTube:
Montaggio CHM-650 0201 0402 TQFP 128pin:
https://youtu.be/PdjjR7lc56Q
Montaggio misto CHM-650:
https://www.youtube.com/watch?v=Hk0rwxEVXf8
Video di lavoro CHM-650 da un cliente bulgaro:
https://www.youtube.com/watch?v=50mu2rlPrrc
Ripresa reale del robot pick and place CHM-650 a 4 teste in fabbrica:
https://www.youtube.com/watch?v=R6UZqwV8Zvc
| Specifiche CHM-650 |
| Dimensioni |
1280mm(L)x1190mm(W)x1050mm(H) |
| Peso |
310kg |
| Alimentazione Alimentazione |
AC220V (50Hz, 1 fase), 2.1kW |
| Alimentazione aria |
0.5MPa ~ 0.7MPa |
| Generazione del vuoto |
Generatore di vuoto |

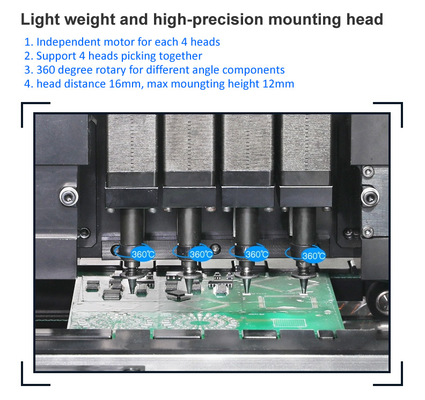

| Testa di montaggio |
4 Teste |
| Velocità di montaggio |
9000cph (ottimale) |
| Precisione di montaggio |
(XY) ±0.05mm; CPK≥1.0 |
| Precisione di controllo |
5μm |
| Altezza componenti |
12mm |
| Tipo di componente |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, ecc.
(resistore/condensatore/diodo/triodo/LED/IC, ecc.)
|
| Spessore PCB |
0.6mm~3.5mm |
| Dimensioni PCB |
400mm(L)x350mm(W) |
| Trasporto PCB |

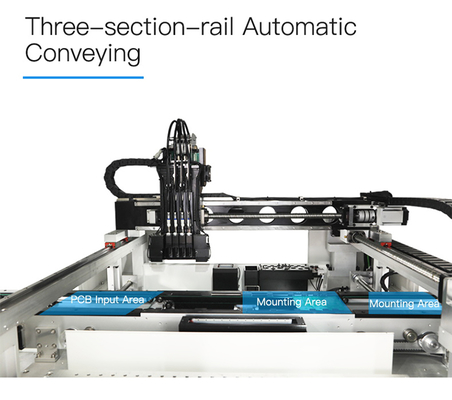

Trasporto automatico a 3 sezioni |
| Cambio ugelli |
Cambio ugelli automatico (libreria ugelli a 19 fori) |
| Sistema di controllo |
Computer industriale integrato (sistema Windows)
dotato di monitor, tastiera e mouse
|
| Sistema di azionamento |
Asse X&Y azionato da servomotori; adozione di accelerazione e decelerazione a curva S flessibile |
| Sistema di trasmissione |
Vite a sfere + guida lineare |
| Sistema di alimentazione |
50 slot per alimentatori pneumatici/elettrici standard Yamaha da 8 mm
(adatto anche per vassoi IC e alimentatori a bastoncino)
|
| Sistema di visione |
Fotocamera istantanea x4 (dimensioni componenti applicabili: 16mmx16mm);
Fotocamera IC x1 (dimensioni componenti applicabili: 36mmx36mm);

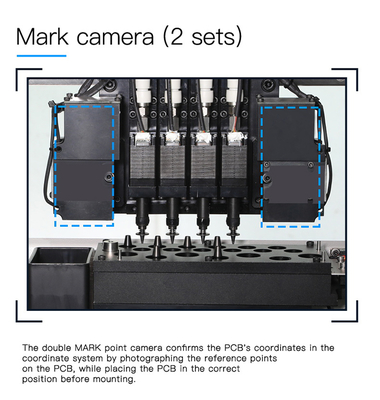

Fotocamera Mark x2
|
Facile programmazione dei file:
Evidenziazione:
1. Cambio ugelli automatico, non è necessario cambiare manualmente gli ugelli, molto comodo!
2. Robusto sistema di telecamere di visione, più preciso, posizionamento IC più accurato e componente minimo 0201:
3. Alta configurazione, lunga durata, Charmhigh fornisce una meccanica robusta.
Funziona con alimentatori Yamaha standard universali:
Opzione:
1. Alimentatore elettrico da 8 mm/ 12 mm /16 mm /24 mm /32 mm /44 mm
2. Alimentatore pneumatico da 8x4mm / 12 mm/ 16 mm / 24 mm /32 mm / 44 mm
3. Alimentatore a vibrazione
Charmhigh SMT, fornitura di fabbrica, consegna rapida:
Feedback elevato al 100% dai clienti:
Notare:
La macchina pick and place è un set completo con tutti gli accessori inclusi nel pacchetto, macchina pronta all'uso!
L'unica cosa che devi preparare è un compressore d'aria esterno (che fornisce aria per gli alimentatori, il vuoto della testa, ANC, fermo PCB...).
Si prega di acquistare questa macchina con fiducia. Divertiti con la tua macchina pick and place!
Assistenza e garanzia:
La macchina completa ha un periodo di garanzia di 1 anno dalla data di acquisto e assistenza a vita.
Forniamo sempre pezzi di ricambio per la macchina, fornitura diretta dalla fabbrica con garanzia.
Forniamo supporto Q/A e risoluzione dei problemi online e servizio di consulenza tecnica.
Forniamo un servizio post-vendita personalizzato. Ogni macchina è testata al 100% prima della spedizione.
