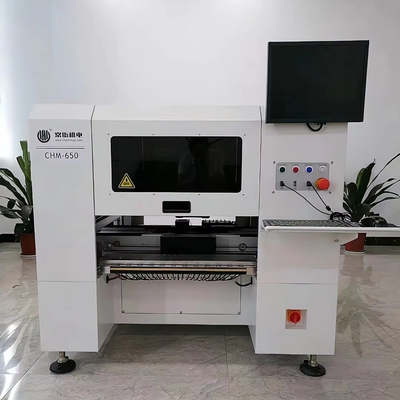

Charmhigh CHM-650 Macchina avanzata SMT Pick and Place 4 Teste 50 Alimentatori
Caratteristiche principali di CHM-650:
1. Numero modello: CHM-650
2. Marca: Charmhigh
3. Configurazione principale: Tipo desktop + consegna automatica PCB + 4 Teste 50 alimentatori + servomotore Panasonic + cambio ugello automatico + Vite a sfera + guida lineare + 7 telecamere + software intelligente aggiornato
4. Alimentatore: 2 opzioni: alimentatore elettrico Yamaha / alimentatore pneumatico (alimentatori da acquistare separatamente)
5. Area massima PCB: 400*350mm; Altezza massima componente: 12mm
6. Viene fornito con computer, tastiera e mouse con sistema Windows
7. Componente: 0201, 0402-5050, SOP, QFN, TQFP, BGA... ecc.

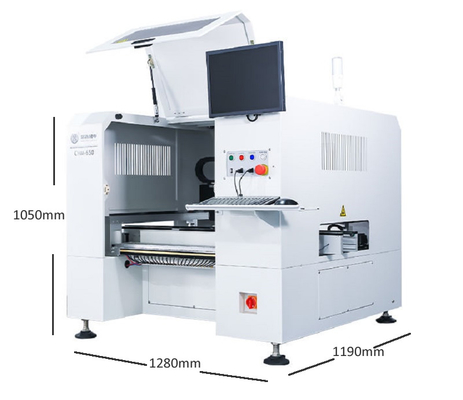

8. Dimensione: 1280(L)*1190(W)*1050(H)mm, AC220V (50/60Hz)
9. Tempi di consegna: 3-5 giorni lavorativi
10. Consegna: in treno / in aereo / via mare / ritiro direttamente dalla nostra fabbrica / invio al magazzino cinese
11. Metodo di pagamento: bonifico bancario (T/T)

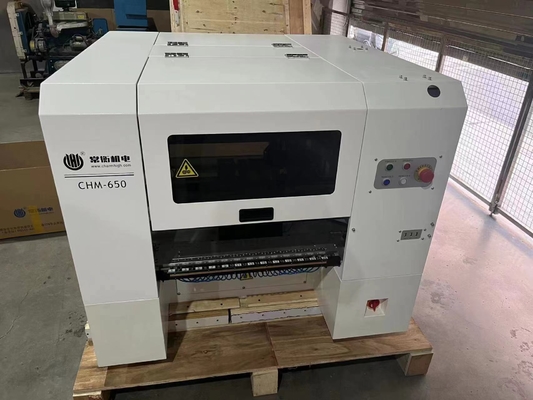

12. Imballaggio: scatola di compensato
Video di lavoro su YouTube:
Montaggio CHM-650 0201 0402 TQFP 128pin:
https://youtu.be/PdjjR7lc56Q
Montaggio misto CHM-650:
https://www.youtube.com/watch?v=Hk0rwxEVXf8
Video di lavoro CHM-650 dal cliente bulgaro:
https://www.youtube.com/watch?v=50mu2rlPrrc
Scatto reale del robot pick and place a 4 teste CHM-650 in fabbrica:
https://www.youtube.com/watch?v=R6UZqwV8Zvc
| Specifiche CHM-650 |
| Dimensioni |
1280mm(L)x1190mm(W)x1050mm(H) |
| Peso |
310kg |
| AlimentazioneAlimentazione |
AC220V (50Hz, 1 fase), 2,1kW |
| Alimentazione aria |
0,5 MPa ~ 0,7 MPa |
| Generazione di vuoto |
Generatore di vuoto |
| Testa di montaggio |
4 Teste |
| Velocità di montaggio |
9000cph (ottimale) |
| Precisione di montaggio |
(XY) ±0,05 mm; CPK≥1.0 |
| Precisione di controllo |
5μm |
| Altezza componente |
12mm |
| Tipo di componente |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, ecc.
(resistore/condensatore/diodo/triodo/LED/IC, ecc.)
|
| Spessore PCB |
0,6 mm~3,5 mm |
| Dimensione PCB |
400mm(L)x350mm(W) |
| Trasporto PCB |
Trasporto automatico a 3 sezioni |
| Cambio ugello |
Cambio ugello automatico (libreria ugelli a 19 fori) |
| Sistema di controllo |
Computer industriale integrato (sistema Windows)
dotato di monitor, tastiera e mouse
|
| Sistema di azionamento |
Asse X&Y azionato da servomotori; adozione di accelerazione e decelerazione a curva S flessibile |
| Sistema di trasmissione |
Vite a sfera + guida lineare |
| Sistema di alimentazione |
50 slot per alimentatori pneumatici/elettrici standard Yamaha da 8 mm
(adatto anche per vassoi IC e alimentatori a bastoncino)
|
| Sistema di visione |
Fotocamera istantanea x4 (dimensione componente applicabile:16mmx16mm);
Fotocamera IC x1 (dimensione componente applicabile:36mmx36mm);
Fotocamera Mark x2
|
Caratteristica didella macchina di montaggio SMT CHM-650
- Il funzionamento è semplice e facile da capire con l'interfaccia operativa cinese.
- Dotato di sistema di posizionamento CCD, compensazione automatica del posizionamento della visione, correzione della deviazione di avanzamento della scheda.
- Il binario di trasporto di grandi dimensioni è adatto per schede PCB di varie dimensioni.
- La valvola di iniezione ad alta velocità senza contatto realizza il movimento continuo della testa di erogazione e l'alta efficienza.
- L'uso di valvole di iniezione offre elevata affidabilità e coerenza di erogazione, nonché elevata produttività e utilizzo dei materiali
- Monitoraggio in tempo reale della quantità di colla, richiesta automatica per bassa quantità di colla
- Configurare un sistema di controllo industriale con un SSD ad alta velocità di grande capacità, accesso ad alta velocità per garantire la velocità di risposta del sistema
Ogni lato 25 alimentatori, per un totale di 50 alimentatori a nastro supportati: (alimentatore elettrico Yamaha + pneumatico entrambi adatti)
Alimentatore da 8/12/16/24/32/44 mm, alimentatore a bastoncino, vassoio IC supportati, queste parti devono essere acquistate separatamente.

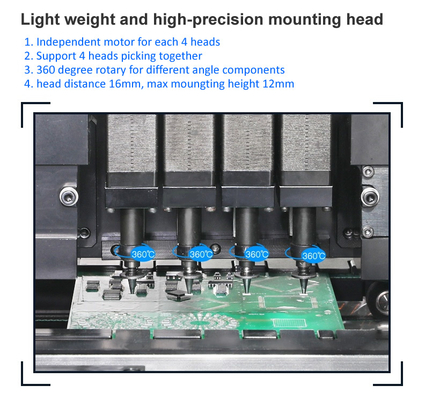

4 teste con ugelli Samsung:
Notare che:
La macchina pick and place è un set completo con tutti gli accessori inclusi nella confezione.
È necessario acquistare gli alimentatori separatamente ed è necessario preparare un compressore con un tubo di diametro esterno di 10 mm (fornitura di aria per alimentatori, ANC, fermo PCB...)
Inserire il tubo sul retro della macchina.
Si prega di acquistare questa macchina con fiducia. Divertiti con la tua macchina pick and place!
Assistenza e garanzia:
La macchina completa ha un periodo di garanzia di 1 anno dalla data di acquisto e assistenza a vita.
Forniamo sempre pezzi di ricambio per macchine, fornitura diretta affidabile dalla fabbrica.
Forniamo supporto Q/A e risoluzione dei problemi online e servizio di consulenza tecnica.
Fornire un servizio post-vendita individuale. Ogni macchina è testata al 100% prima della spedizione.
