Perfetto ed economico4 teste 50 alimentatoriMacchine per il posizionamento di componenti PCB 220V
CHM-650 SMT Pick and Place Machine, buona per la produzione di piccole partite SMT di precisione
con cambio automatico dell'ugello, non è necessario cambiare l'ugello manualmente, lavorando conalimentatori universali Yamaha
Video di lavoro su YouTube:
Codice di prova:
- Non è vero.
Montaggio del mix CHM-650:
https://www.youtube.com/watch?v=Hk0rwxEVXf8
CHM-650 video di lavoro da cliente bulgaro:
https://www.youtube.com/watch?v=50mu2rlPrrc

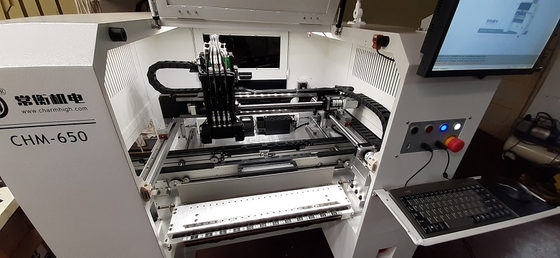

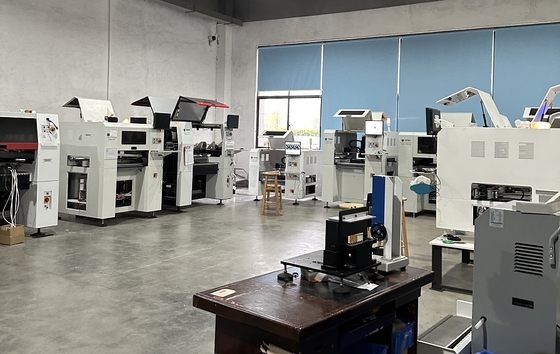

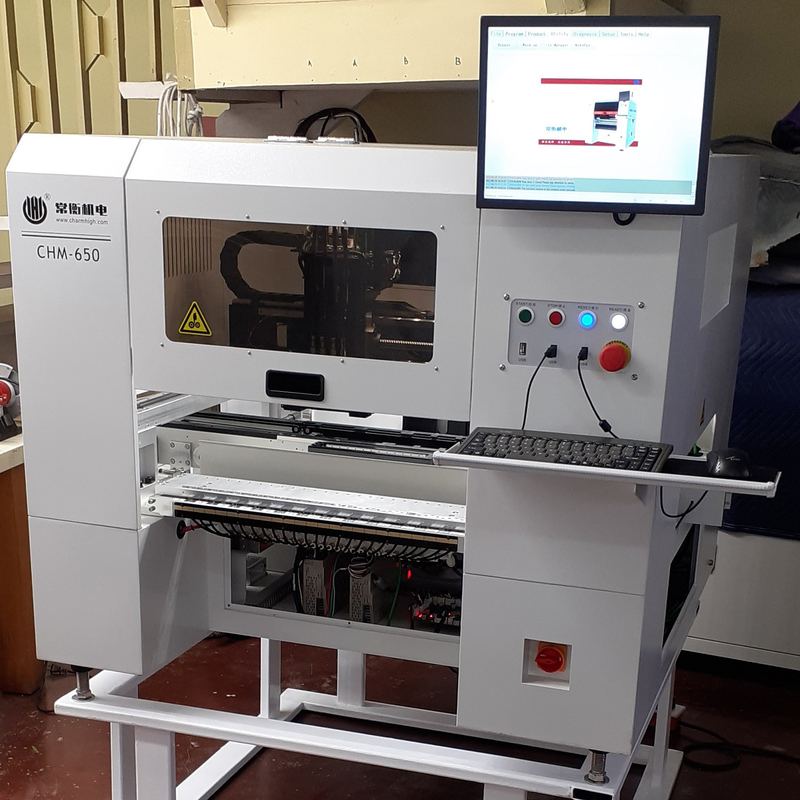

Foto reale di CHM-650 4 teste pick and place robot in fabbrica:
- E' un'altra cosa.
| Specificativi CHM-650 |
| Dimensioni |
1280 mm ((L) x 1190 mm ((W) x 1050 mm ((H) |
| Peso |
310 kg |
| PotenzaFornitura |
AC220V (50Hz, 1 fase), 2,1 kW |
| Fornitura di aria |
0.5MPa ~ 0.7MPa |
| Generazione di vuoto |
Generatore di vuoto |
| Testa di montaggio |
4 teste |
| Velocità di montaggio |
9000cph (ottimale) |
| Accuratezza crescente |
(XY) ±0,05 mm;CPK≥1.0 |
| Precisione di controllo |
5 μm |
| Altezza dei componenti |
12 mm |
| Tipo di componente |
0201/0402/0603~5050/SOT/SOP/QFP/QFN/BGA, ecc.
(resistore/condensatore/diodo/triodo/LED/IC, ecc.)
|
| Spessore del PCB |
0.6 mm~3.5 mm |
| Dimensione del PCB |
400 mm ((L) x 350 mm ((W) |
| Trasporto di PCB |
Trasporto automatico a tre tratti |
| Cambio dell'ugello |
Cambio automatico dell'ugello(Biblioteca di ugelli a 19 fori) |
| Sistema di controllo |
Calcolatori industriali integrati (sistema Windows)
dotato di monitor, tastiera e mouse
|
| Sistema di guida |
Asse X&Y azionate da servomotori; con accelerazione e decelerazione flessibili in curva S |
| Sistema di trasmissione |
Vitruccio a sfera + guida lineare |
| Sistema di alimentazione |

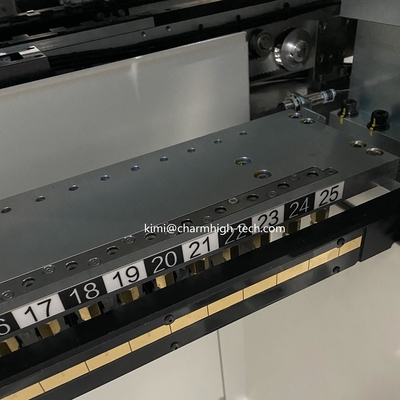

50 slot per alimentatori pneumatici/elettrici standard Yamaha da 8 mm
(adatta anche per il vassoio IC e l'alimentatore a bastone)
|
| Sistema di visione |
Fotocamerax4 (dimensioni dei componenti applicabili:16 mmx16 mm);
IC camerax1 (dimensioni dei componenti applicabili:36 mmx36 mm);
Marchio camerax2
|
CHM-650 piccole e di alta precisione SMT pick and place machine, supporto alla produzione in serie 0201:
Rilevazioni:
1. Scambio automatico dell'ugello, non è necessario cambiare l'ugello manualmente, molto conveniente!
2Sistema di telecamere di visione forte, fotocamere aggiornate con maggiore precisione, IC placecd più accurata e componente min 0201.
3. Alta configurazione con software intelligente, durata di vita più lunga, Charmhigh fornisce una parte meccanica più resistente.
Lavorare con alimentatori standard universali Yamaha ((acquistare separatamente):
Opzione:
1. 8mm/ 12mm/ 16mm/ 24mm/ 32mm/ 44mm alimentatore elettrico
2. 8x4mm / 12mm / 16mm / 24mm / 32mm / 44mm alimentatore pneumatico
3. alimentatore a vibrazione
Feedback dei clienti:
Raccomandazione per una linea di produzione SMT di piccole dimensioni e di alta precisione ed economica:
Charmhigh, top Chiense.
Si prega di notare:

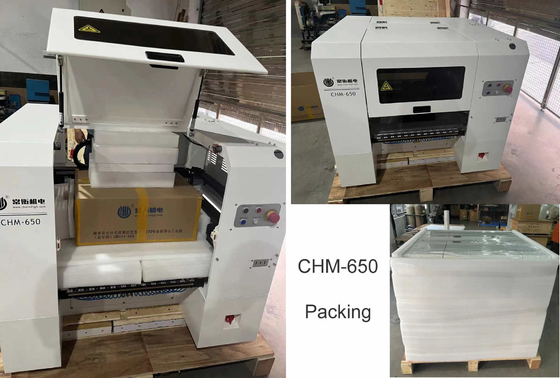

La macchina per il pick and place è completa con tutti gli accessori inclusi nel pacchetto, la macchina è pronta per l'uso!
L'unica cosa che dovete preparare è un compressore d'aria esterno (alimentazione dell'aria per gli alimentatori, cambio automatico dell'ugello, vuoto della testa, tappo PCB..)
Si prega di acquistare questa macchina con fiducia.
Servizio e garanzia:
La macchina completa ha un periodo di garanzia di 1 anno dal momento dell'acquisto e di servizio per tutta la vita.
Forniamo sempre pezzi di ricambio di macchine, fornitura diretta di fabbrica con garanzia.
Forniamo un servizio online di assistenza e consulenza tecnica.
Forniamo un servizio post-vendita uno a uno.Ogni macchina e' stata testata al 100% prima della partenza.
