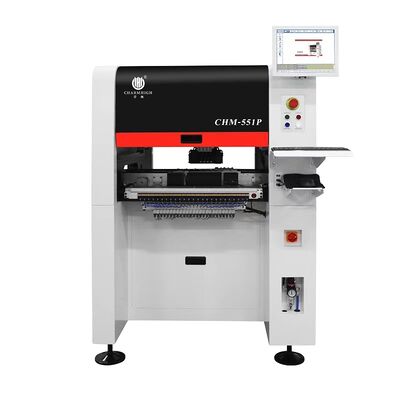

Charmhigh 551P SMD Pick and Place Machine Prototyping Produzione di piccoli lotti CPK≥1.0
Aggiornato Genius 4 teste Modello CHM-551P SMD pick and place machine
Struttura in ghisa ad alta precisione con trasportatore automatico PCB SMT pick and place robot.
Per la produzione di piccoli lotti e la ricerca interna e la prototipazione
0201, 144 pin IC supportato. Supporto CPK Test. Economica high-end SMT Chip Mounter con elevata stabilità.
Introduzione del prodotto
Il CHM-551P è una macchina automatica SMT a 4 teste ad alta precisione per scegliere e posizionare prodotti con un meccanismo di configurazione di fascia alta e prestazioni eccellenti a un prezzo accessibile.Progettato per la prova di R&S e SMT di piccole e medie dimensioni di produzione, questa macchina offre capacità di assemblaggio PCB di livello professionale recuperando rapidamente i costi di investimento.
Questa macchina SMT a 4 teste di nuova generazione è progettata per l'assemblaggio SMT ad alta precisione, supportando componenti da 0201 a 5050, BGA, 144 pin IC, inclusi LED,e parti dispariCompatibile con alimentatori elettrici e pneumatici di larghezza 8 mm, 12 mm, 16 mm, 24 mm, 32 mm e 44 mm.
Costruito con un telaio di ghisa resistente, questo modello aggiornato offre una stabilità strutturale superiore, riduzione delle vibrazioni,e accuratezza e velocità di posizionamento significativamente migliorate rispetto alle versioni precedenti.
Applicazioni
- Fabbricazione di PCB di piccole o medie partite
- Fabbricazione di strisce e lampadine a LED
- Fabbricazione per contratto di elettronica (EMS)
- Prototipi di ricerca e sviluppo
- Istituzioni di istruzione
- L'aumento delle linee di produzione SMT
Caratteristiche chiave
- Test CPK di supporto
- Cambio automatico dell'ugello (13 set di libreria di ugelli)
- Compensazione termica
- Trasporto automatico
- Velocità ottimale: 14400 CPH
- Costruzioni in ghisa
Specificativi CHM-551P
| Dimensioni |
1020 mm ((L) x 1180 mm ((W) x 1450 mm ((H) |
| Peso |
556 kg |
| Fornitore di energia |
AC220V (50Hz, monofase) 1,5kw (potenza media 350w) |
| Fornitura di aria |
0.5MPa ~ 0.7MPa |
| Generazione di vuoto |
Pompa a vuoto integrata |
| Quantità di testa di montaggio |
4 teste |
| Velocità di montaggio |
14400CPH (ottimale) |
| Accuratezza crescente |
(XY) ± 0,035 mm; CPK≥1.0 |
| Altezza dei componenti |
12 mm |
| Tipo di componente |
0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA, ecc. (resistore/condensatore/diodo/triodo/LED/IC, ecc.) 0201 a componenti di dimensioni maggiori 30*30mm |
| Spessore del PCB |
0.6 mm~3.5 mm |
| Dimensione del PCB |
350 mm ((L) x 270 mm ((W) (standard); 600 mm ((L) x 350 mm ((W) (facoltativo) |
| Cambio dell'ugello |
Cambio automatico dell'ugello (libreria di ugelli a 13 fori) |
| Sistema di controllo |
Sistema Linux, dotato di monitor, tastiera e mouse |
| Sistema di guida |
Asse X&Y azionate da servomotori; con accelerazione e decelerazione flessibili in curva S |
| Sistema di trasmissione |
Vitruccio a sfera + guida lineare |
| Sistema di alimentazione |

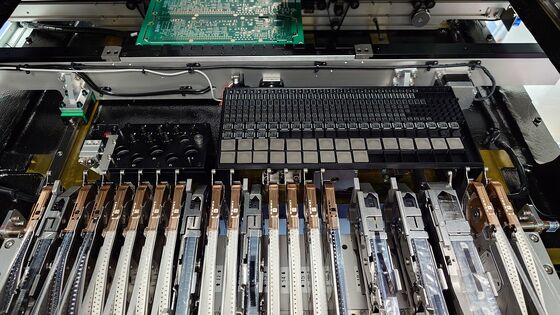

50 Yamaha 8mm standard pneumatico/elettrico alimentatore stacks (adatta anche per IC vassoio e alimentatore a bastone) |
| Sistema di visione |
Fotocamerax4 (dimensioni dei componenti applicabili: 14mm*14mm); fotocamera ICx1 (dimensioni dei componenti applicabili: 30mm*30mm); fotocamerax2 |
Compatibilità dell'alimentatore
Lavorare con alimentatori pneumatici standard universali Yamaha e alimentatori elettrici (acquisto separato):
Le opzioni includono:
- 8 mm/12 mm/16 mm/24 mm/32 mm/44 mm alimentatore elettrico
- 8x4mm/12mm/16mm/24mm/32mm/44mm alimentatore pneumatico
- alimentatore a vibrazione
Charmhigh SMT, fornitura di fabbrica, consegna rapida.
Charmhigh, il marchio cinese migliore.

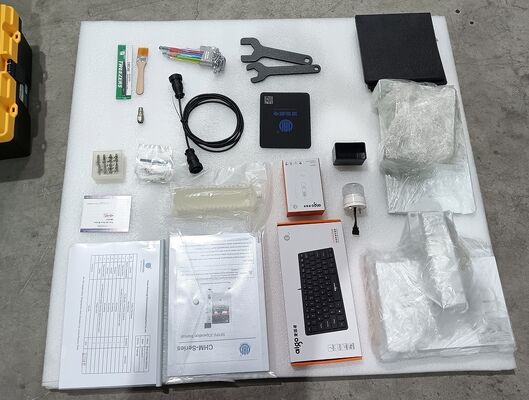

Lista delle parti
| Articolo |
Quantità |
Articolo |
Quantità |
| Macchine per la raccolta e la collocazione |
1 |
Pinzetta |
1 |
| Fabbricazione a partire da: |
8 |
Spanner ad esagono interno |
1 |
| Scatola degli attrezzi |
1 |
Olio lubrificante |
1 |
| Carta di garanzia |
1 |
Filtro |
4 |
| Manuale utente |
1 |
Collegamento rapido |
1 |
| Rapporto di prova |
1 |
Mouse Pad |
1 |
| Spazzola |
1 |
Cavo di alimentazione |
1 |
Perché scegliere il CHM-551P aggiornato?
Con la sua costruzione in ghisa, il design verticale che consente di risparmiare spazio e una maggiore precisione, il CHM-551P offre prestazioni di posizionamento SMT di livello industriale a un prezzo competitivo.Tempo di consegna di 2-4 giorni con disponibilità in magazzino.
Si prega di notare:
La macchina per il pick and place è completa con tutti gli accessori inclusi nel pacchetto, la macchina è pronta per l'uso!
L'unica cosa che dovete preparare è un compressore d'aria esterno (fornisce aria per gli alimentatori pneumatici).
Si prega di acquistare questa macchina con fiducia.
Servizio e garanzia
La macchina completa ha un periodo di garanzia di 1 anno dal momento dell'acquisto e di servizio per tutta la vita.
Forniamo sempre pezzi di ricambio di macchine, fornitura diretta di fabbrica con garanzia.
Forniamo un servizio online di assistenza e consulenza tecnica.
Forniamo un servizio post-vendita uno a uno.Ogni macchina e' stata testata al 100% prima della partenza.
