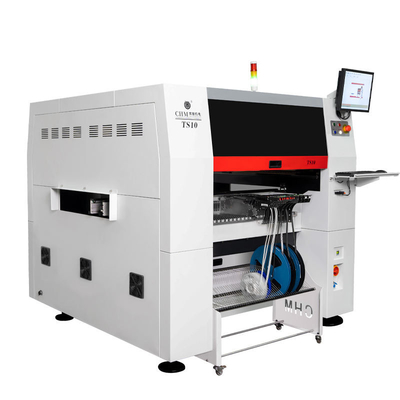

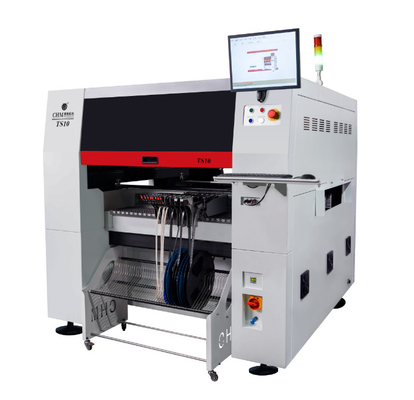

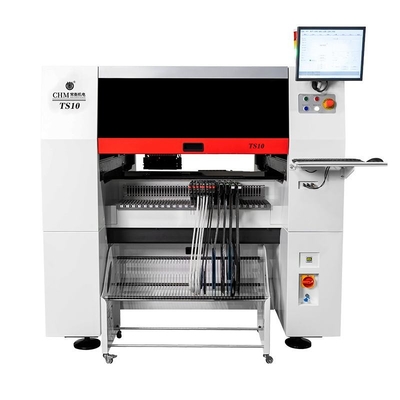

Charmhigh TS10 alta velocità SMT macchina di selezione e posizionamento completamente automatica con 100 pile di alimentazione
Per la grande linea di produzione SMT, la linea di assemblaggio PCB, la produzione PCBA,01005 supportato
1Introduzione
Questo modello TS10 è una macchina SMT avanzata ad alta precisione che può montare01005componente.
Adotta la struttura integrata delle macchine di precisione e utilizza i risultati di ricerca e sviluppo indipendenti di Charmhigh.
Ha le caratteristiche di alta precisione, alta stabilità, funzioni complete e uso conveniente.
2. TS10 evidenzia:
1- Supporto per il rilevamento di CPK,min componente 01005
2L'asse Y adottamotore servomotore gemellosistema di controllo
3- Sistema di correzione termico automatico

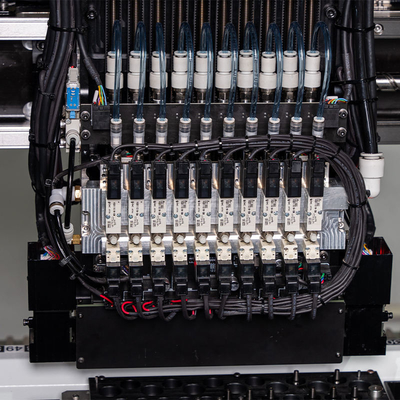

4. pompa a vuoto integrata + struttura della valvola solenoide
5.Cambio automatico dell'ugello(37 set di libreria di ugelli)
6. Dispositivo di supporto PCB
7. doppia videocamera di segno, buono per PCB più grande
8...
Per ulteriori caratteristiche della macchina, consultare il nostro account manager
Video di TS10 sul nostro canale Youtube:
https://www.youtube.com/watch?v=UJis_fjsmo4
Charmhigh TS10:
| Dimensioni |
1600 mm ((L) × 1688 mm ((W) × 1560 mm ((H) |
| Peso |
1930 kg |
| Fornitore di energia |
AC380V (50Hz, tre fasi), 4,5 kW |
| Fornitura di aria |
0.5MPa ~ 0.7MPa |
| Generazione di vuoto |
Pompa a vuoto integrata |
| Quantità di testa di montaggio |
10 teste |
| Velocità di montaggio |
42000cph (ottimale); IPC9850: 31000cph |
| Accuratezza crescente |
(XY) ± 0,04 mm CPK≥1.0 |
| Altezza dei componenti |
≤ 12 mm |
| Tipo di componente |
01005/0201/0402/0603_5050/SOT/SOP/QFP/QFN/BGA, ecc.
(resistore/condensatore/diodo/triodo/LED/IC, ecc.) |
| Intervallo dei componenti |
Dimensioni da 0201 a 36 mm*36 mm, e montaggio di componenti più grandi. |
| Spessore del PCB |
0.6 mm~3.5 mm |
| Dimensione del PCB |
600 mm ((L) × 400 mm ((W) (standard);
1200 mm ((L) × 400 mm ((W) (facoltativo) |
| Trasporto di PCB |
Trasporto automatico a tre tratti, supporto per PCB |
| Cambio dell'ugello |
Cambio automatico dell'ugello(37 buchi libreria ugello) |
| Sistema di controllo |
Computer industriale integrato (Windows 7)
dotato di monitor, tastiera e mouse |
| Sistema di guida |
L'asse X&Y azionato daServomotori Panasonic A6 (asse Y con doppi motori)· adottando l'accelerazione e la decelerazione flessibili in curva S |
| Sistema di trasmissione |
L'asse X&Y adotta una vite a sfera THK e una guida lineare muta THK(asse Y con doppia vite) |

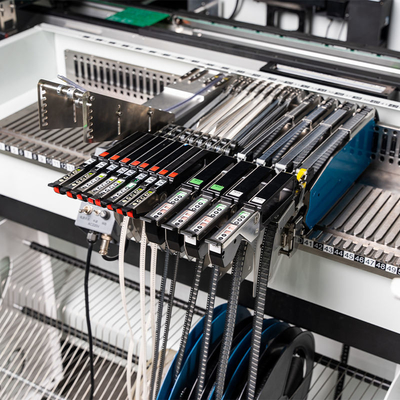

| Sistema di alimentazione |
100 NXTStagli di alimentazione standard da 8 mm
(adatta anche per il vassoio IC e l'alimentatore a bastone) |
| Sistema di visione |
apparecchio fotografico da volo × 10 (dimensioni dei componenti applicabili: 16 mm × 16 mm);
una fotocamera IC × 1 (dimensioni dei componenti applicabili: 36 mm × 36 mm);
Ha la funzione di cucire l'immagine
Segna la fotocamera × 2 |

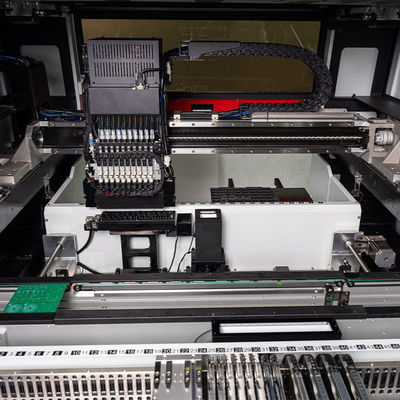

TS10 foto reale nella nostra fabbrica(100 slot di alimentazione (Lavoro con alimentatore elettrico Fuji NXT):
Grandi linee di produzione in linea SMT completamente automatiche raccomandano:
Campioni:
Fornitura diretta da fabbrica di Charmhigh:
Servizio e garanzia:
La macchina completa ha un periodo di garanzia di 1 anno dal momento dell'acquisto e di servizio a vita.
Forniamo sempre pezzi di ricambio di macchine, fornitura diretta di fabbrica con garanzia.
Forniamo un servizio online di assistenza e consulenza tecnica.
Forniamo un servizio post-vendita uno a uno.Ogni macchina e' stata testata al 100% prima della partenza.
