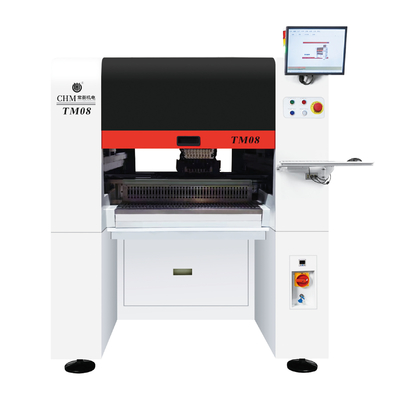

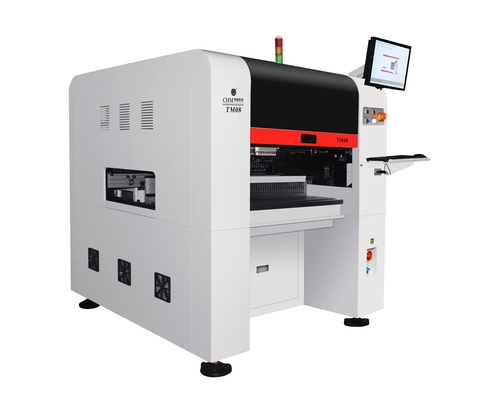

Perfetto.Alta velocità Alta precisione in linea8 teste 80 alimentatori SMT pick and place machine Charmhigh TM08
Macchina per la produzione di PCB, linea di assemblaggio di PCB completamente automatica, migliore qualità in Cina, top brand di Chiense Charmhigh
1Numero di modello: TM08
2- Marca:
3Configurazione principale:Full automatic in-line + consegna automatica del PCB + 8 teste 80 alimentatori + rilevamento CPK superato + servomotore Panasonic + doppio asse Y + cambio automatico dell'ugello + 11 telecamere + vite di rettifica THK +Compensazione termica + velocità ottimale: 35000CPH
4. alimentatore: alimentatore Fuji Electric (acquistato separatamente)
5. Area PCB (2 opzioni):600 mm ((L) * 350 mm ((W) / 1200 * 350 mm (opzionale)
6. Viene fornito con computer e tastiera e mouse con sistema Windows
7. Componente: 0201/ 0402 / 0603-5050/ diodo/ triodo/ SOP/ QFP/ QFN/ BGA/ LED... fino a 36*36mm IC
8Dimensione:1280 (L) * 1580 (W) * 1500 (H) mm, AC220V (50hz, monofase)
9Tempo di consegna: 3-5 giorni lavorativi
10. Consegna: via mare / ritiro dalla nostra fabbrica direttamente / invio al magazzino cinese
11Metodo di pagamento: bonifico bancario (T/T)
12Imballaggio: scatola di compensato
Canale YouTube di Charmhigh: https://www.youtube.com/@KimiLiuCharmhigh/videos
Charmhigh TM08 download catalogo da: TM08 - Catalogo.pdf
Parametri TM08 di Charmhigh:
| Dimensioni |
1280mm ((L) x 1580mm ((W) x 1500mm ((H) |
| Peso |
1450 kg |
| Fornitore di energia |
AC220V (50Hz, monofase), 3,5 kW |
| Fornitura di aria |
0.5MPa ~ 0.7MPa |
| Generazione di vuoto |
Pompa a vuoto integrata |
| Quantità di testa di montaggio |
8 |
| Velocità di montaggio |
35000cph (ottimale) |
| Accuratezza crescente |
±0,05 mm CPK≥1.0 |
| Altezza dei componenti |
≤ 12 mm |
| Tipo di componente |
0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA, ecc.
(resistore/condensatore/diodo/triodo/LED/IC, ecc.) |
| Spessore del PCB |
0.6 mm~3.5 mm |
| Dimensione del PCB |
450 mm ((L) x 350 mm ((W) (standard);
1200 mm ((L) x 350 mm ((W) (facoltativo) |
| Trasporto di PCB |
Trasporto automatico a tre tratti, dispositivo di supporto per PCB |
| Cambio dell'ugello |
Cambio automatico dell'ugello (31 fori) |
| Sistema di controllo |
Calcolatori industriali integrati (sistema Windows)
dotato di monitor, tastiera e mouse |
| Sistema di guida |
L'asse X&Y azionato daa. motori servomotori Panasonic A6 (asse Y con doppi motori);
adozione di accelerazione e decelerazione flessibili in curva S
|
| Sistema di trasmissione |
L'asse X&Y adotta una vite a terra e una guida lineare muta
(asse Y con doppia vite) |
| Sistema di alimentazione |
80 NXT 8 mm standard di alimentazione
(adatta anche per il vassoio IC e l'alimentatore a bastone) |
| Sistema di visione |
Fly camerax8 (dimensioni dei componenti applicabili: 16 mmx16 mm);
IC camerax1 (dimensioni dei componenti applicabili: 36mmx36mm);
Marchio camerax2 |
Lista delle parti:
| Articolo |
Quantità |
Articolo |
Quantità |
| TM08 Macchina per il prelievo |
1 |
Olio lubrificante |
1 |
| Fabbricazione a partire da: |
8 |
Filtro |
4 |
| Scatola degli attrezzi |
1 |
Collegamento rapido |
1 |
| Carta di garanzia |
1 |
Mouse Pad |
2 |
| Manuale utente |
1 |
Cavo di alimentazione |
2 |
| Rapporto di prova |
1 |
Tastiera |
1 |
| Spazzola |
1 |
Mouse Pad |
1 |
| Pinzetta |
1 |
LCD |
1 |

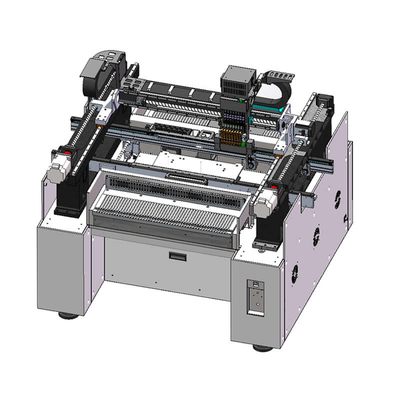

Charmhigh TM08, 8 teste 80 alimentatori:
Charmhigh TM08: rilevamento CPK superato,TM08:CPK≥1.0,modello ad alta precisione:
Che cos'è il rilevamento CPK?
CPK si riferisce all'indice di capacità di processo, è una misura di quanto una macchina di pick-and-place sia coerente e precisa nella sua produzione,Se il CPK è alto, significa che la macchina è molto brava a posizionare i componenti esattamente dove devono essere.e potrebbero esserci più errori nel processo di assemblaggio- Io...t ci dice quanto stabile sia la qualità della macchina durante la produzione.
CPK < 1: scarsa
1 ≤ CPK < 1.33: normale
CPK ≥ 1.33Eccellente.
Riassumendo: il CPK è una misura della coerenza e della precisione di una macchina di pick-and-place nella sua produzione.
Campione:
Fornitura diretta da fabbrica di Charmhigh:
Servizio e garanzia:
La macchina completa ha un periodo di garanzia di 1 anno dal momento dell'acquisto e di servizio a vita.
Forniamo sempre pezzi di ricambio di macchine, fornitura diretta di fabbrica con garanzia.
Forniamo un servizio online di assistenza e consulenza tecnica.
Forniamo un servizio post-vendita uno a uno.Ogni macchina e' stata testata al 100% prima della partenza.
