Linea di produzione SMD economica di piccole e medie dimensioni per l'assemblaggio di PCB Full Automatic SMT Pick and Place Machine Charmhigh CHM-551, CPK≥1.0
Alta precisione 4 teste CHM551 PCB Pick & Place Machine 0201, QFN, BGA
Macchina di selezione e collocazione automatizzata SMT, molto buona per la produzione di piccoli lotti con elevata stabilità
Introduzione:
Charmhigh CHM-551 è una macchina automatica SMT a quattro teste ad alta velocità e di alta precisione per scelte e posizioni di uso generale con un meccanismo di configurazione di fascia alta e prestazioni eccellenti,e il suo prezzo è conveniente.È utilizzato per la prova di R&S e per la produzione SMT di piccole e medie dimensioni e può recuperare rapidamente il costo dell'investimento. Se hai bisogno di una macchina di pick and place di livello superiore, la Charmhigh CHM-551 è la macchina migliore.
Scarica il catalogo CHM-551:CHM-551 - Catalogo.pdf
CHM-551 video di lavoro dal cliente:
https://www.youtube.com/watch?v=4tJCPSmYMIE&t=6s
Montaggio CHM-551 0201:
- Non è vero.
Punti salienti:
1. supporto al test CPK,CPK≥1.0, 0201 perfetto

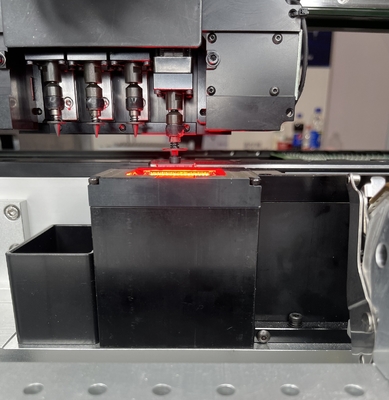

Sistema di telecamere di visione forte, fotocamere aggiornate con maggiore precisione, IC placecd più accurata e componente min 0201.
2. Cambio automatico dell'ugello (13 set di libreria di ugelli)
Scambio automatico dell'ugello, non devi cambiare l'ugello manualmente, molto comodo!
3- Compensazione termica
4. Trasporto automatico di PCB
Con un trasportatore automatico PCB, costruito una piccola linea di produzione SMT, liberi le mani!
5. Velocità ottimale:11500CPH ; IPC9850:8850CPH
Con questa velocità, si può fare lavoro di medio volume, con l'eccellente stabilità, lavorando 15 ore al giorno
6. SMart Software, supporto per l'IA.
Programmazione veloce, facile da usare, avvio rapido solo 1 ora.
| CHM-551 Specifiche |
| Dimensioni |
1050 mm ((L) x1050 mm ((W) x 885 mm ((H) / con base: 1360 mm |
| Peso |
200 kg / con base: 310 kg |
| Fornitore di energia |
AC220V (50Hz, singola fase) 1,5kw |
| Fornitura di aria |
0.5MPa ~ 0.7MPa |
| Generazione di vuoto |
pompa a vuoto |
| Quantità di testa di montaggio |
4 teste |
| Velocità di montaggio |
11500CPH (ottimale);IPC9850: 8850cph |
| Accuratezza crescente |
(XY) ± 0,06 mm; CPK≥1.0 |
| Altezza dei componenti |
12 mm |
| Tipo di componente |
0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA, ecc.
(resistore/condensatore/diodo/triodo/LED/IC, ecc.) |
| Spessore del PCB |
0.6 mm~3.5 mm |
| Dimensione del PCB |
350 mm ((L) x 270 mm ((W) (norma);
600 mm ((L) x 350 mm ((W) (facoltativo) |
| Cambio dell'ugello |
Cambio automatico dell'ugello (libreria di ugelli a 13 fori) |
| Sistema di controllo |
Calcolatore industriale integrato (Windows)
dotato di monitor, tastiera e mouse |
| Sistema di guida |
asse X&Y azionato da servomotori;
adozione di accelerazione e decelerazione flessibili in curva S
|
| Sistema di trasmissione |
Vitruccio a sfera + guida lineare |
| Sistema di alimentazione |
50 Yamaha 8mm standard pneumatici/elettrici
(adatta anche per il vassoio IC e l'alimentatore a bastone) |
| Sistema di visione |
fotocamera istantaneax4 (dimensioni dei componenti applicabili: 14 mm × 14 mm);
IC camerax1 (dimensioni dei componenti applicabili:25 mm × 25 mm);
Marchio camerax2 |

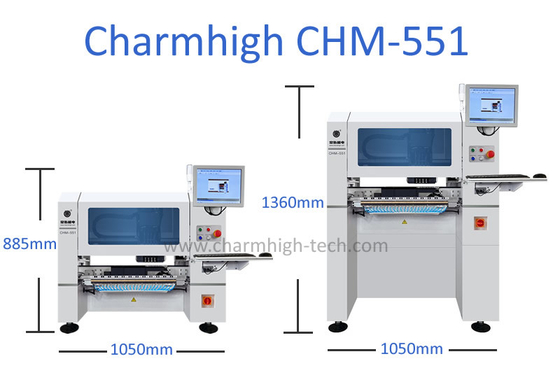

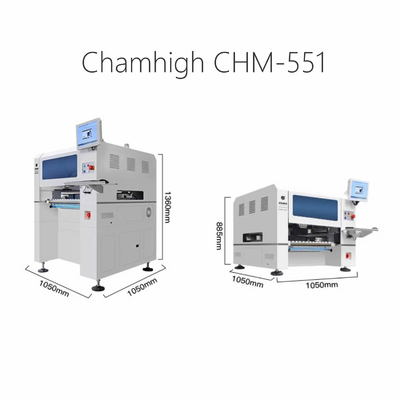

Abbiamo due tipi per CHM-551, uno è desktop, l'altro è verticale, si può scegliere uno di loro.
Nota: la base deve essere installata nella nostra fabbrica prima della partenza!
Macchina solida con un bel aspetto:
Lavorare con alimentatori standard universali Yamaha ((acquistare separatamente):
Sistema di alimentazione: utilizza un alimentatore elettrico/pneumatico Yamaha, economico e stabile.
Alimentatore a vibrazione (stick feeder): supporta l'alimentazione del componente tubolare.
Opzione:
1. 8mm/ 12mm/ 16mm/ 24mm/ 32mm/ 44mm alimentatore elettrico
2. 8x4mm / 12mm/ 16mm / 24mm / 32mm / 44mm alimentatore CL pneumatico
3. alimentatore a vibrazione
CHM-551 Elenco parti
| Articolo |
Quantità |
Articolo |
Quantità |
| Macchine per la raccolta e la collocazione |
1 |
Pinzetta |
1 |
| Fabbricazione a partire da: |
8 |
Spanner ad esagono interno |
1 |
| Scatola degli attrezzi |
1 |
Olio lubrificante |
1 |
| Carta di garanzia |
1 |
Filtro |
4 |
| Manuale utente |
1 |
Collegamento rapido |
1 |
| Rapporto di prova |
1 |
Mouse Pad |
1 |
| Spazzola |
1 |
Cavo di alimentazione |
1
|
CHM-551CPK≥1.0, quindi cos'è il rilevamento CPK?
CPK si riferisce all'indice di capacità di processo, è una misura di quanto una macchina di pick-and-place sia coerente e precisa nella sua produzione,Se il CPK è alto, significa che la macchina è molto brava a posizionare i componenti esattamente dove devono essere.e potrebbero esserci più errori nel processo di assemblaggio- Io...t ci dice quanto stabile sia la qualità della macchina durante la produzione.
CPK < 1: scarsa
1 ≤ CPK < 1.33: normale
CPK ≥ 1.33Eccellente.
Riassumendo: il CPK è una misura della coerenza e della precisione di una macchina di pick-and-place nella sua produzione.
Charmhigh CHM-551 feedback da parte del cliente:
Charmhigh SMT, fornitura di fabbrica, produttore professionista, consegna rapida.
Charmhigh, top Chiense.
Il nuovo parco industriale di Charmhigh fabbrica, parco di ricerca e produzione:
Si prega di notare:
La macchina per il pick and place è completa con tutti gli accessori inclusi nel pacchetto, la macchina è pronta per l'uso!
L'unica cosa da preparare è un compressore d'aria esterno (alimentazione dell'aria per gli alimentatori, vuoto della testa, supporto PCB, libreria di cambio automatico dell'ugello...).
Si prega di acquistare questa macchina con fiducia.
Godetevi la vostra macchina per il pick and place!
Servizio e garanzia:
La macchina completa ha un periodo di garanzia di 1 anno dal momento dell'acquisto e di servizio a vita.
Forniamo sempre pezzi di ricambio di macchine, fornitura diretta di fabbrica con garanzia.
Forniamo un servizio online di assistenza e consulenza tecnica.
Forniamo un servizio post-vendita uno a uno.Ogni macchina e' stata testata al 100% prima della partenza.
