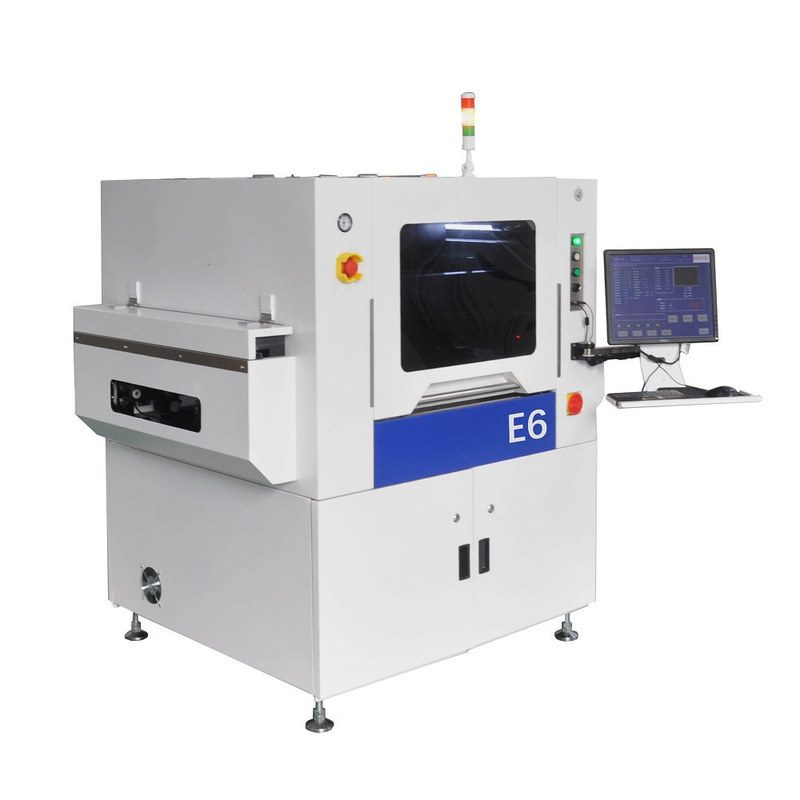

Alta precisioneE6Stampatrice di pasta di saldatura completamente automatica Stampatrice a stencil per la linea di assemblaggio SMT, linea di produzione SMT
Caratteristiche del prodotto
1.La fase di sollevamento è guidata da viti a piombo ad alta precisione.
2Il movimento superiore e inferiore dello stencil è guidato da viti a piombo silenziose ad alta precisione.
3.Equipaggiato con un dispositivo automatico di pulizia con stencil, che lo rende più facile e senza preoccupazioni.
4.Equipaggiato con un avanzato sistema di punti MARK di apprendimento delle immagini, è facile correggere la posizione centrale del PCB e dello stencil senza la necessità di punti MARK speciali,garantire l'accuratezza della stampa con pasta di saldatura.
5La tecnologia di ripristino del collegamento a tutto asse consente alla macchina di tornare rapidamente alla posizione di partenza.
6.Configurazione rapida e semplice dei parametri di cambio, aumentando la velocità di cambio della linea.
7Opzioni multiple di sorgente luminosa, che facilitano la gestione dei punti di riferimento per le schede PCB di diversi colori.
8.Impostazioni dei permessi dell'utente per evitare che i parametri importanti dell'apparecchiatura vengano modificati accidentalmente.
| Articolo E6 |
Parametro |
| Dimensione del telaio netto (telaio esterno) |
470 ((W) x 370 ((D) mm?? 736 x 736 mm |
| Dimensione della scheda di circuito: |
50x50mm~600 ((W) x350 ((D) mm |
| Sistema operativo: |
Windows 7 |
| Spessore della scheda di circuito: |
0.4~6 mm |
| velocità di stampa: |
10 a 200 mm/s |
| Sistema di regolazione visiva: |
automatico (di qualsiasi forma) |
| Disfunzione della scheda di circuito: |
Diagonale massima del PCB1% |
| Tipo di raschiatore: |
raschiatrice di acciaio/raschiatrice di gomma angolo opzionale ((45°/60) |
| Dimensione regolabile dell'asse XY: |
± 10 mm |
| Angolo di stampa regolabile: |
±2° |
| Ripetizione del posizionamento: |
± 0,01 mm |
| Tempo del ciclo di trasmissione: |
15s (escluso il tempo di stampa e di pulizia) |
| Altezza della trasmissione: |
900 ± 20 mm |
| Posizionamento del PCB -Modo di supporto: |
Aglio a tubo magnetico e assorbimento a vuoto |
| Modalità di stampa: |
stampa singola/doppia |
| Campo visivo della telecamera: |
8x6 mm |
| Punto di riferimento visivo: |
qualsiasi punto di riferimento, pad di saldatura,0.5·3 mm |
| Fornitore di alimentazione: |
220VAC 50-60Hz 1700W |
| Fornitura di aria a pressione: |
4.5-6 kg/m2 |
| Peso: |
950 kg |
| Direzione della trasmissione: |
Sinistra dentro destra fuori/destra dentro sinistra fuori/sinistra dentro sinistra fuori/destra dentro
Sinistra fuori/destra dentro destra fuori |
| Volume |
1482x1140x1535mm ((WxDxH) |
Servizio e garanzia:
La macchina completa ha un periodo di garanzia di 1 anno dal momento dell'acquisto e di servizio a vita.
Forniamo sempre pezzi di ricambio di macchine, fornitura diretta di fabbrica con garanzia.
Forniamo un servizio online di assistenza e consulenza tecnica.
Forniamo un servizio post-vendita uno a uno.Ogni macchina e' stata testata al 100% prima della partenza.
