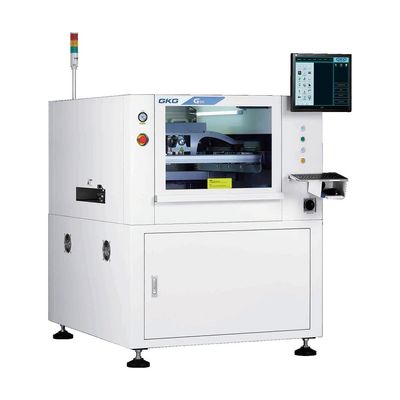

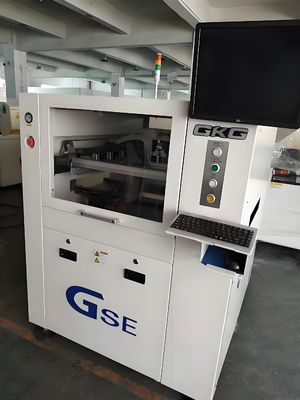

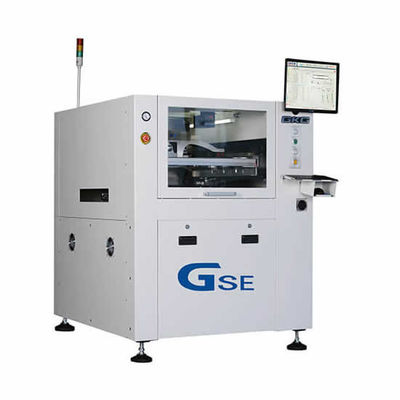

Stampante per pasta saldante completamente automatica GKG GSE ad alta precisione, stampante per stencil SMT, macchina per serigrafia per linea di assemblaggio SMT
Descrizione
La stampante automatica per stencil GKG GSE utilizza una luce ad anello uniforme e una luce coassiale ad alta luminosità, dotata di una funzione di luminosità regolabile. Ciò garantisce che tutti i tipi di punti di riferimento possano essere riconosciuti con precisione, inclusi quelli accidentati. La stampante è adatta a vari tipi di PCB, inclusi quelli con placcatura in stagno, ramatura, placcatura in oro, spruzzatura di stagno e FPC, indipendentemente dal colore.
Caratterizzata dal modello matematico brevettato di GKG, la stampante garantisce un'elevata precisione. Il sistema di pulizia della stampante per stencil completamente automatica GKG GSE è dotato di tre metodi di pulizia: pulizia a secco, pulizia a umido e sottovuoto. Questi metodi possono essere utilizzati in combinazione o manualmente se il cliente preferisce ridurre i tempi di pulizia e migliorare l'efficienza produttiva. Il sistema di pulizia di nuova concezione garantisce il pieno contatto con lo stencil e l'aumento dell'aspirazione sottovuoto rimuove efficacemente la pasta residua dalla rete, ottenendo un'efficace pulizia automatica.
Il componente CCD e il sistema di pulizia della stampante per pasta saldante GKG GSE sono separati. Quando il CCD è in funzione, si muove indipendentemente per ridurre il carico sul servomotore, migliorando così la velocità e la precisione della macchina. Il sistema di bloccaggio del telaio a rete in acciaio altamente adattabile della stampante può stampare telai per schermi di tutte le dimensioni e consente rapidi cambi di modello durante le operazioni della linea di produzione.
Principali parametri tecnici della stampante automatica per pasta saldante GKG GSE:
(1) Precisione di stampa: ±0,025 mm
(2) Ripetibilità: ±0,01 mm
(3) Ciclo di stampa:<7,5 s
(4) La dimensione del telaio dello schermo varia da 420×520 mm—737×737 mm
(5) Le dimensioni dei PCB stampabili variano da 50×50 mm—400×310 mm
Video di produzione reale della fabbrica Charmhigh:
https://www.youtube.com/watch?v=R3ir1PpvFo4
| Specifiche della stampante automatica per stencil GKG GSE: |
| Modello |
GSE |
| Telaio Stencil |
Dim. min. |
370*370mm |
| Dim. max. |
737*737mm |
| PCB |
Dim. min. |
50*50mm |
| Dim. max. |
400*340mm |
| Spessore PCB |
0,4–6 mm |
| Spazio libero inferiore PCB |
15 mm |
| GAP (sgancio) |
0 – 20 mm |
| Altezza trasportatore |
900 ±40 mm |
| Direzione trasportatore |
L>R, R>L, R>R, L>L (controllato da software) |
| Regolazione larghezza trasportatore |
Auto |
| Velocità trasportatore |
1500 mm/s (MAX), Controllo programma |
| Metodo di trasferimento |
Binario di trasporto a una fase |
| Interfaccia I/O |
SMEMA |
| Posizione PCB |
Sistema di supporto |
perno magnetico, blocco di supporto e regolazione manuale della piattaforma di lavoro |
| Sistema di bloccaggio |
sopra la parte superiore e bloccaggio laterale flessibile |
| Pressione racla |
0 – 10 kg |
| Velocità di stampa |
10 – 200 mm/s |
| Sistema di pulizia |
Auto umido/secco/sottovuoto (3 vie) |
| CCD FOV |
8 x 6 mm |
| Allineamento fiduciale |
Auto |
| Modalità di stampa |
Stampa con racla singola o doppia |
| Tipo di racla |
Racla in gomma/racla in acciaio (angolo 45/55/60) |
| Visione |
sistema di visione su/giù, telecamera digitale, posizionamento con corrispondenza geometrica |
| Prestazioni della macchina |
| Precisione di posizione ripetuta |
±0,01 mm |
| Precisione di stampa |
±0,025 mm |
| Tempo di ciclo |
< 8 s |
| (escluso il tempo di stampa e pulizia e la telecamera) |
| Requisiti operativi della macchina |
| Alimentazione aria |
4 – 6 bar |
| Alimentazione |
CA, 220 V ± 10%, 50/60 Hz, monofase |
| Consumo energetico |
3 kW |
| Temperatura di esercizio |
-20℃~+45℃ |
| Umidità operativa |
30 – 60 % |
| Controllo stampante |
Controllato da PC |
| Dimensioni della macchina |
1158 x 1362 x 1463 mm (L x P x A) |
| Sistema operativo |
Windows XP o superiore |
| Peso della macchina |
circa 1000 kg |
| La descrizione specifica può cambiare con lo sviluppo e il progresso tecnologico. Se il prodotto non corrisponde, prevarrà il prodotto reale. |

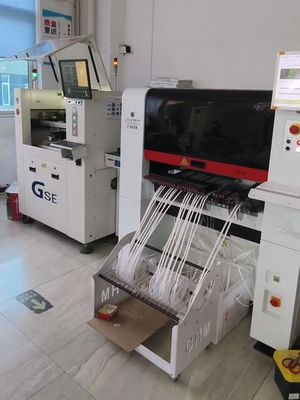

Sito della fabbrica della linea di produzione SMT completamente automatica:
Linea di produzione della fabbrica Charmhigh SMT, produciamo PCB ogni giorno per garantire la stabilità della macchina.
Assistenza e garanzia:
L'intera macchina ha un periodo di garanzia di 1 anno dalla data di acquisto e un servizio a vita.
Forniamo sempre pezzi di ricambio per la macchina, fornitura diretta dalla fabbrica con garanzia.
Forniamo supporto Q/A e risoluzione dei problemi online e servizio di consulenza tecnica.
Forniamo un servizio post-vendita individuale. Ogni macchina è testata al 100% prima della spedizione.
