Un genio.CHM-5514 teste SMT pick and place machine di Charmhigh
Super precisione, alta configurazione, facile utilizzo, spazio risparmiato.
Molto buono per la prototipazione ad alta precisione e la produzione di piccoli lotti con alta stabilità.
Descrizione:
Questa 4 teste CHM-551 progettata per la precisione e la facilità d'uso nella produzione elettronica, mentre la sua velocità non è molto alta, velocità reale 8850 CPH.capace di gestire i componenti 0201 con una notevole precisione ed ha superato rigorose prove CPK.
Il suo design compatto si adatta perfettamente alla prototipazione e alle piccole e medie installazioni di produzione.
Che e' uno dei piu' avanzati piccoli montatori sul mercato.
CHM-551 SMT Pick and Place Machine (con cambio automatico dell'ugello) adatta per la prototipazione ad alta precisione esoluzione economica per l'assemblaggio SMT.
CHM-551 Video di lavoro su Youtube:
# E' il mio cuore # # che mi ha fatto sentire #
Sto imballando il Chm-551 e pronto per la spedizione in Sudafrica.
https://www.youtube.com/watch?v=KBGGZVmYOzY
Scarica il catalogo CHM-551:Charmhigh CHM-551.pdf
Caratteristiche della macchina
1.Test CPK di supporto

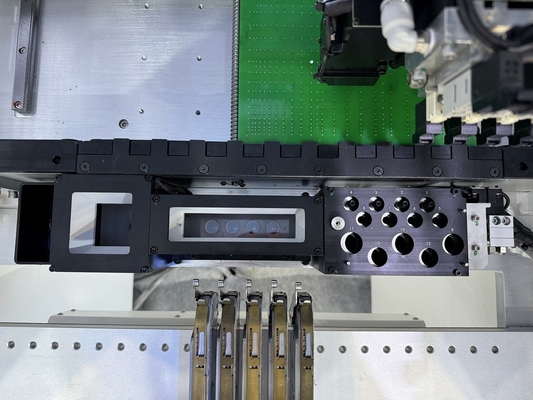

2. Cambio automatico dell'ugello (13 set di libreria di ugelli)
3.Compensazione termica
4. Trasporto automatico
5. Velocità ottimale:11500CPH IPC9850:8850CPH
6. ....
Per ulteriori caratteristiche della macchina, consultare il nostro account manager
CHM-551 Elenco parti
| Articolo |
Quantità |
Articolo |
Quantità |
| Macchine per la raccolta e la collocazione |
1 |
Pinzetta |
1 |
| Fabbricazione a partire da: |
8 |
Spanner ad esagono interno |
1 |
| Scatola degli attrezzi |
1 |
Olio lubrificante |
1 |
| Carta di garanzia |
1 |
Filtro |
4 |
| Manuale utente |
1 |
Collegamento rapido |
1 |
| Rapporto di prova |
1 |
Mouse Pad |
1 |
| Spazzola |
1 |
Cavo di alimentazione |
1 |

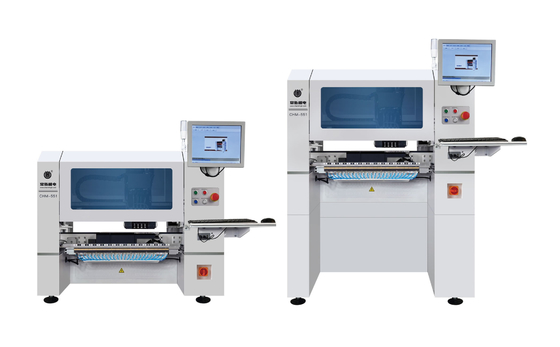

| CHM-551 Specifiche |
| Dimensioni |
1050mm(L) x1050mm(W) x 1360mm(H) / 885mm |
| Peso |
260 kg e 310 kg |
| Fornitore di energia |
AC220V (50Hz, singola fase) 1,5kw |
| Fornitura di aria |
0.5MPa ~ 0.7MPa |
| Generazione di vuoto |
pompa a vuoto |
| Quantità di testa di montaggio |
4 teste |
| Velocità di montaggio |
11500CPH (ottimale);IPC9850: 8850cph |
| Accuratezza crescente |
(XY) ± 0,05 mm;CPK≥1.0 |
| Altezza dei componenti |
12 mm |
| Tipo di componente |
0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA, ecc.
(resistore/condensatore/diodo/triodo/LED/IC, ecc.) |
| Spessore del PCB |
0.6 mm~3.5 mm |
| Dimensione del PCB |
350 mm ((L) x 270 mm ((W) (norma);
600 mm ((L) x 350 mm ((W) (facoltativo) |
| Cambio dell'ugello |
Cambio automatico dell'ugello(Biblioteca di ugelli a 13 fori) |
| Sistema di controllo |
Computer industriale integrato (Windows 7)
dotato di monitor, tastiera e mouse |
| Sistema di guida |
asse X&Y azionato da servomotori;
adozione di accelerazione e decelerazione flessibili in curva S
|
| Sistema di trasmissione |

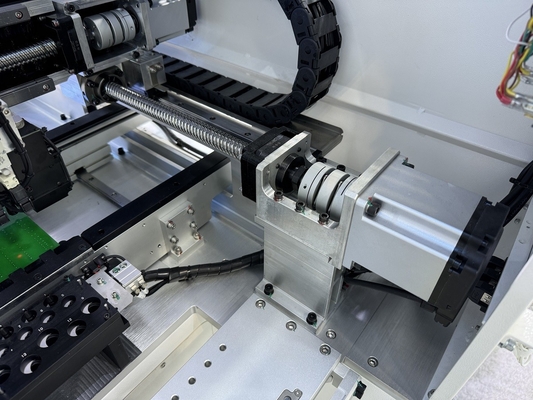

Vitruccio a sfera + guida lineare |
| Sistema di alimentazione |
50 Yamaha 8mm standard pneumatici/elettrici
(adatta anche per il vassoio IC e l'alimentatore a bastone) |
| Sistema di visione |
fotocamera istantaneax4 (dimensioni dei componenti applicabili: 14 mm × 14 mm);
IC camerax1 (dimensioni dei componenti applicabili: 25 mm × 25 mm);
Marchio camerax2 |
Rilevazioni:
1. Scambio automatico dell'ugello, non è necessario cambiare l'ugello manualmente, molto conveniente!
2Sistema di telecamere di visione forte, fotocamere aggiornate con maggiore precisione, IC placecd più accurata e componente min 0201.
3Con il trasportatore automatico PCB, costruito una piccola linea di produzione SMT, liberi le mani!
4. Alta configurazione con software intelligente, durata di vita più lunga, Charmhigh fornisce una parte meccanica più resistente.
Caratteristiche principali:
4 teste, 50 pile di alimentazione, servomotore, trasportatore automatico PCB, vite a sfera,
Compensazione termica, cambio automatico dell'ugello a 19 fori, 0201, prova CPK superata...
Montaggio IC con risultato perfetto, supporto massimo IC dimensione 25x25mm, piccolo passo montaggio perfetto.

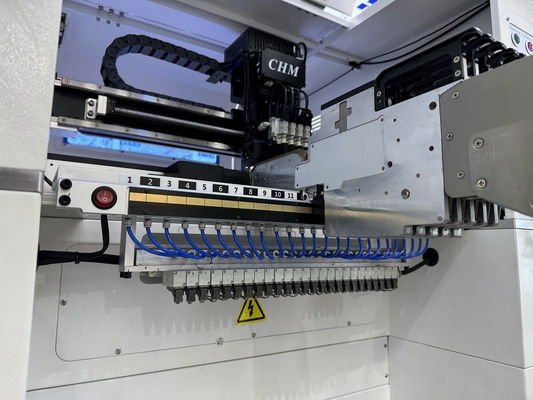

Un lato è dotato di 25 slot di alimentazione, entrambi i lati insieme hanno 50 pezzi.
alimentatori di supporto Yamaha (sia alimentatori elettrici che alimentatori pneumatici:
Molto stabile con alta precisione, il miglior modello a quattro teste in Cina.
Charmhigh SMT, fornitura di fabbrica, consegna rapida.
Charmhigh, top Chiense.
Raccomando la linea di produzione SMT:
Linea 1:
3040 stampante di pasta di saldatura, CHM-551 SMD pick and place robot, T961 reflow oven
Linea 2:
Si prega di notare:
La macchina per il pick and place è completa con tutti gli accessori inclusi nel pacchetto, la macchina è pronta per l'uso!
L'unica cosa che dovete preparare è un compressore d'aria esterno (fornisce aria per gli alimentatori pneumatici).
Si prega di acquistare questa macchina con fiducia.
Godetevi la vostra macchina per il pick and place!
Servizio e garanzia:
La macchina completa ha un periodo di garanzia di 1 anno dal momento dell'acquisto e di servizio a vita.
Forniamo sempre pezzi di ricambio di macchine, fornitura diretta di fabbrica con garanzia.
Forniamo un servizio online di assistenza e consulenza tecnica.
Forniamo un servizio post-vendita uno a uno.Ogni macchina e' stata testata al 100% prima della partenza.
