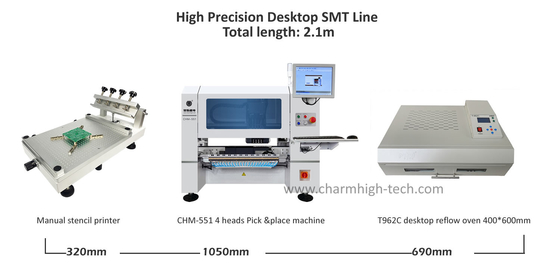

Linea di produzione SMT di alta precisione:
3040 Stensil Printer, CHM-551 Desktop SMT Chip Mounter, Reflow Oven T962C
Per la produzione di piccoli lotti, assemblaggio di PCB, soluzioni SMT economiche
Buono per iniziare un'attività, studiare, fare ricerche...
Configurazione elevata, min componente 0201 supportato, (XY) ± 0,06 mm;CPK≥1.0
1. Stensil Printer 3040 Parametri tecnici
| Tipo: |
Manuale |
| G.W.: |
23 kg |
| Area massima di stampa: |
250*400 mm |
| Dimensioni dell' imballaggio: |
L 66cm*W 50cm*H 28cm |
2. CHM-551Macchine per la raccolta e la collocazione

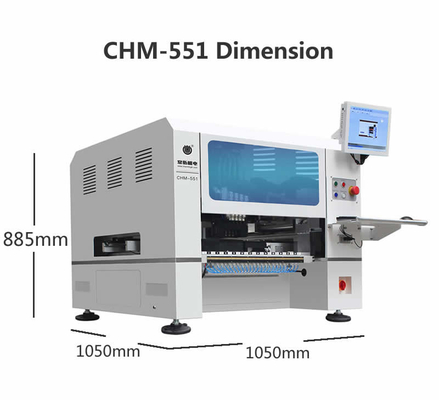

| CHM-551 Specifiche |
| Dimensioni |
1050mm(L) x1050mm(W) x 880mm(H) |
| Peso |
210 kg |
| Fornitore di energia |
AC220V (50Hz, singola fase) 1,5kw |
| Fornitura di aria |
0.5MPa ~ 0.7MPa |
| Generazione di vuoto |
pompa a vuoto |
| Quantità di testa di montaggio |
4 teste |
| Velocità di montaggio |
11500CPH (ottimale);IPC9850: 8850cph |
| Accuratezza crescente |
(XY) ± 0,06 mm; CPK≥1.0 |
| Altezza dei componenti |
12 mm |
| Tipo di componente |
0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA, ecc.
(resistore/condensatore/diodo/triodo/LED/IC, ecc.) |
| Spessore del PCB |
0.6 mm~3.5 mm |
| Dimensione del PCB |
350 mm ((L) x 270 mm ((W) (norma);
600 mm ((L) x 350 mm ((W) (facoltativo) |
| Cambio dell'ugello |
Cambio automatico dell'ugello(Biblioteca di ugelli a 13 fori) |
| Sistema di controllo |
Computer industriale integrato (Windows 7)
dotato di monitor, tastiera e mouse |
| Sistema di guida |
asse X&Y azionato da servomotori;
adozione di accelerazione e decelerazione flessibili in curva S
|
| Sistema di trasmissione |
Vitruccio a sfera + guida lineare |
| Sistema di alimentazione |
50 Yamaha 8mm standard pneumatici/elettrici
(adatta anche per il vassoio IC e l'alimentatore a bastone) |
| Sistema di visione |
fotocamera istantaneax4 (dimensioni dei componenti applicabili: 14 mm × 14 mm);
IC camerax1 (dimensioni dei componenti applicabili: 25 mm × 25 mm);
Marchio camerax2 |
Lista delle parti
| Articolo |
Quantità |
Articolo |
Quantità |
| Macchine per la raccolta e la collocazione |
1 |
Pinzetta |
1 |
| Fabbricazione a partire da: |
8 |
Spanner ad esagono interno |
1 |
| Scatola degli attrezzi |
1 |
Olio lubrificante |
1 |
| Carta di garanzia |
1 |
Filtro |
4 |
| Manuale utente |
1 |
Collegamento rapido |
1 |
| Rapporto di prova |
1 |
Mouse Pad |
1 |
| Spazzola |
1 |
Cavo di alimentazione |
1 |
3. Parametri T96C:
Modello: T962C
Superficie massima di saldatura efficace: 400 x 600 mm
Potenza nominale: 2900W
Intervallo di temperatura: 0-280°C
Ciclo di processo: 1~8 min
Tensione: 110V o 220V, due tipi
Frequenza: 50 Hz~60 Hz
Dimensioni del prodotto: 684x504x225mm
Peso netto: 25 kg
Peso dell'imballaggio: 30 kg
Charmhigh 4 teste SMT pick and place machine CHM-551, buono per 0201, BGA, 144 pin IC:
Questa 4 teste CHM-551 progettata per la precisione e la facilità d'uso nella produzione elettronica, mentre la sua velocità non è molto alta, velocità reale 8850 CPH.capace di gestire i componenti 0201 con una notevole precisione ed ha superato rigorose prove CPK.
Il suo design compatto si adatta perfettamente alla prototipazione e alle piccole e medie installazioni di produzione.
Che e' uno dei piu' avanzati piccoli montatori sul mercato.
Se la precisione e' la tua priorita', la Charmhigh CHM-551 e' la soluzione ideale.
Stampile a stencil di alta precisione di tipo manuale:

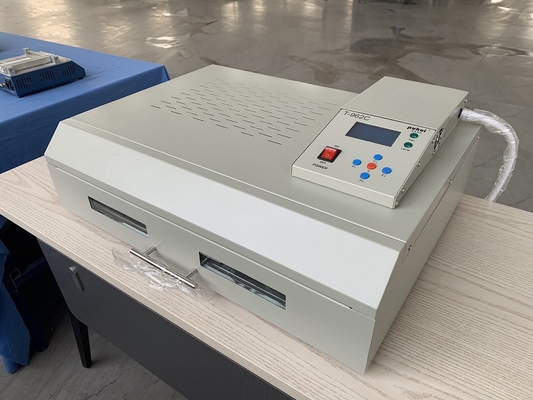

T962C forno a reflusso a cassetto, di dimensioni di riscaldamento di 400x600 mm:
La migliore combinazione di piccole linee SMT, la consigliamo!
Affascinante fornitura di fabbrica, con garanzia di qualità.
Si prega di notare:
Il CHM-551 smt pick and place machine ha solo bisogno di collegare una fonte d'aria esterna che è preparata da te, non serve altra roba.
La macchina ha superato il controllo di qualità prima di partire.
Forniamo un servizio post-vendita tempestivo, ogni macchina è stata testata al 100% prima della spedizione.
Godetevi la vostra macchina per il pick and place!
Servizio e garanzia:
La macchina completa ha un periodo di garanzia di 1 anno dal momento dell'acquisto e di servizio a vita.
Forniamo sempre pezzi di ricambio di macchine, fabbrica affidabile fornitura diretta.
Forniamo un servizio online di assistenza e consulenza tecnica.
Ogni macchina è stata testata al 100% prima della spedizione.
