Charmhigh CHM-551 High Configuration Piccola, ad alta precisione, a 4 teste
Buono per la produzione di piccoli lotti con alta stabilità.
Sblocca il futuro della produzione elettronica con la CHM-551, una macchina SMT compatta e di alta precisione, progettata per piccole e medie serie di produzione.Questa soluzione all'avanguardia offre una precisione eccezionale, supportando componenti piccoli come 0201, QFN, BGA e altri, rendendolo la scelta definitiva per la ricerca e lo sviluppo, la prototipazione e l'assemblaggio di PCB conveniente.
Perché scegliere il CHM-551?
1. Precisione superiore: raggiungere un posizionamento impeccabile con un sistema a vite a sfera ad alta precisione e telecamere di visione avanzate, garantendo un allineamento perfetto dell'IC e la conformità CPK≥1.0 per risultati affidabili.
2Performance ad alta velocità: Potenziare la produttività con una velocità ottimale di 11.500 CPH (IPC9850: 8.850 CPH), ideale per piccole partite senza sacrificare la qualità.
3. Smart Automation: include il cambio automatico dell'ugello (13-set library), la compensazione termica e l'auto-conveyor PCB per semplificare il flusso di lavoro e liberare tempo prezioso.
4. Compatto e versatile: le opzioni di desktop o base verticale che risparmiano spazio si adattano perfettamente a qualsiasi spazio di lavoro, supportando PCB fino a 400x300 mm e 50 alimentatori Yamaha (pneumatici / elettrici).
5Innovazione conveniente: a prezzi accessibili senza compromettere la qualità, il CHM-551 è perfetto per startup, laboratori e aziende che mirano a ridimensionare la produzione SMT in modo efficiente.
Caratteristiche chiave:
1. 4-Head Design: gestisce contemporaneamente più componenti per un assemblaggio più veloce.
2. 0201 Capacità: gestisce i più piccoli componenti con facilità, ideale per l'elettronica moderna.
3. Software user-friendly: interfaccia intuitiva semplifica il funzionamento, senza necessità di competenze specialistiche.
4. Robusta costruzione: la configurazione di fascia alta garantisce durabilità e prestazioni a lungo termine.
5Supporto globale: con garanzia di 1 anno, servizio a vita e supporto tecnico dedicato da Charmhigh.
Perfetto per:
- SMT Prototyping: realizza rapidamente i tuoi progetti con precisione.
- Produzione a piccoli lotti: conveniente per le start-up e i produttori di nicchia.
Laboratori di ricerca e sviluppo: flessibili e affidabili per le prove e l'innovazione.
| CHM-551 Specifiche |
| Dimensioni |
1050 mm ((L) x1050 mm ((W) x 1360 mm ((H) |
| Peso |
310 kg |
| Fornitore di energia |
AC220V (50Hz, singola fase) 1,5kw |
| Fornitura di aria |
0.5MPa ~ 0.7MPa |
| Generazione di vuoto |
pompa a vuoto |

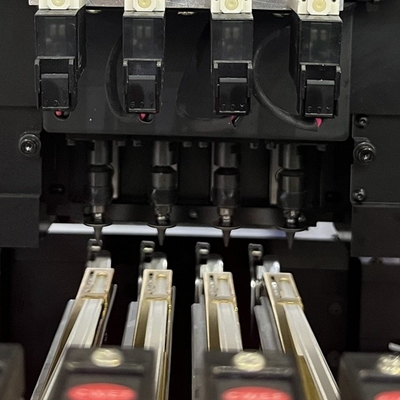

| Quantità di testa di montaggio |
4 teste |
| Velocità di montaggio |
11500CPH (ottimale);IPC9850: 8850cph |
| Accuratezza crescente |
(XY) ± 0,06 mm;CPK≥1.0 |
| Altezza dei componenti |
12 mm |
| Tipo di componente |
0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA, ecc.
(resistore/condensatore/diodo/triodo/LED/IC, ecc.) |
| Spessore del PCB |
0.6 mm~3.5 mm |
| Dimensione del PCB |
350 mm ((L) x 270 mm ((W) (norma);
600 mm ((L) x 350 mm ((W) (facoltativo) |
| Cambio dell'ugello |
Asostituzione dell'ugello strumentale(Biblioteca di ugelli a 13 fori) |
| Sistema di controllo |
Computer industriale integrato (Windows 7)
dotato di monitor, tastiera e mouse |

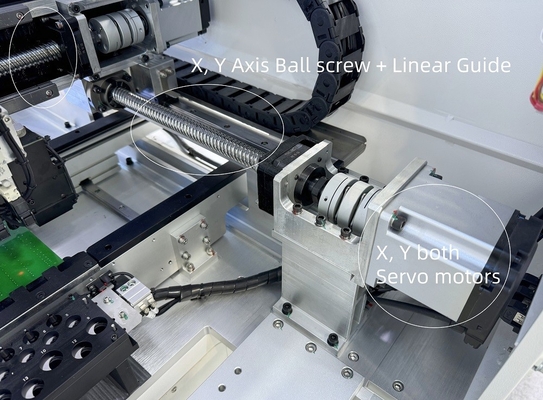

| Sistema di guida |
asse X&Y azionato da servomotori;
adozione di accelerazione e decelerazione flessibili in curva S
|
| Sistema di trasmissione |
Vitruccio a sfera + guida lineare |
| Sistema di alimentazione |
50 Yamaha 8mm standard pneumatici/elettrici
(adatta anche per il vassoio IC e l'alimentatore a bastone) |

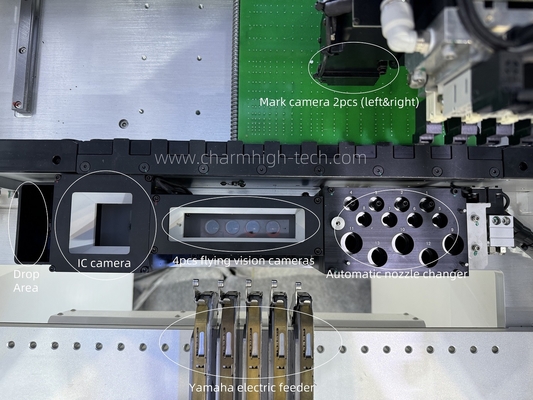

| Sistema di visione |
fotocamera istantaneax4 (dimensioni dei componenti applicabili: 14 mm × 14 mm);
IC camerax1 (dimensioni dei componenti applicabili: 25 mm × 25 mm);
Marchio camerax2 |
Foto reali al 100%:

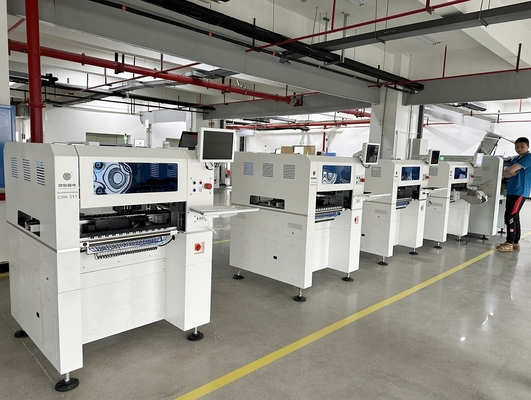

Ha versione desktop e versione verticale due tipi, può fare linea di produzione SMT completamente automatica:
Campione di PCB per cliente:

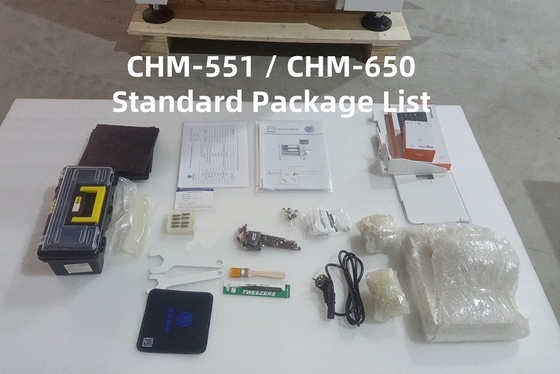

CHM-551 Elenco parti
| Articolo |
Quantità |
Articolo |
Quantità |
| Macchine per la raccolta e la collocazione |
1 |
Pinzetta |
1 |
| Fabbricazione a partire da: |
8 |
Spanner ad esagono interno |
1 |
| Scatola degli attrezzi |
1 |
Olio lubrificante |
1 |
| Carta di garanzia |
1 |
Filtro |
4 |
| Manuale utente |
1 |
Collegamento rapido |
1 |
| Rapporto di prova |
1 |
Mouse Pad |
1 |
| Spazzola |
1 |
Cavo di alimentazione |
1 |
Si prega di notare:
La macchina per il pick and place è completa con tutti gli accessori inclusi nel pacchetto, la macchina è pronta per l'uso!
L'unica cosa che dovete preparare è un compressore d'aria esterno (fornisce aria per gli alimentatori pneumatici).
Si prega di acquistare questa macchina con fiducia.
Godetevi la vostra macchina per il pick and place!
Servizio e garanzia:
La macchina completa ha un periodo di garanzia di 1 anno dal momento dell'acquisto e di servizio a vita.
Forniamo sempre pezzi di ricambio di macchine, fornitura diretta di fabbrica con garanzia.
Forniamo un servizio online di assistenza e consulenza tecnica.
Forniamo un servizio post-vendita uno a uno.Ogni macchina e' stata testata al 100% prima della partenza.
