Motore a doppia trazione lineare Charmhigh RS10 Magnetic Suspension SMT Pick and Place Machine

Motore a doppia trazione lineare Charmhigh RS10 Magnetic Suspension SMT Pick and Place Machine
Dual Linear Motor Drive Charmhigh RS10 Magnetic Suspension SMT Pick and Place Machine
Motore a doppia trazione lineare Charmhigh RS10 Magnetic Suspension SMT Pick and Place Machine Motore a doppia trazione lineare Charmhigh RS10 Magnetic Suspension SMT Pick and Place Machine Motore a doppia trazione lineare Charmhigh RS10 Magnetic Suspension SMT Pick and Place Machine Motore a doppia trazione lineare Charmhigh RS10 Magnetic Suspension SMT Pick and Place Machine Motore a doppia trazione lineare Charmhigh RS10 Magnetic Suspension SMT Pick and Place Machine

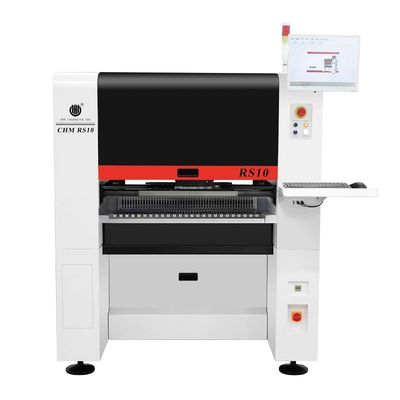

Grande immagine :  Motore a doppia trazione lineare Charmhigh RS10 Magnetic Suspension SMT Pick and Place Machine

Dettagli:
Luogo di origine: Cina
Marca: Charmhigh
Certificazione: CE
Numero di modello: RS10 (Sospensione magnetica)
Documento: Charmhigh RS10.pdf
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: $38000
Imballaggi particolari: Scatola di legno
Tempi di consegna: 3-7 giorni lavorativi
Termini di pagamento: T/T, Western Union
Capacità di alimentazione: 30 al mese
Contatto

Motore a doppia trazione lineare Charmhigh RS10 Magnetic Suspension SMT Pick and Place Machine

descrizione
Teste: 10 teste (con 31pcs posizione di cambio automatico dell'ugello) Dimensioni del circuito stampato: 600 ((L) * 400 ((W) mm (norma)
Velocità di montaggio: Velocità ottimale: 45000cph; Alimentatore: Supporto 100pcs NXT alimentatore elettrico
Componente: 01005, 0201,04025050, SOP, QFN, BGA... Altezza massima del componente: 12 mm
Telecamera: Camera IC: 1pcs (36X36mm); Camera volante: 10pcs (16X16mm); Camera MARK: 2pcs Consegna PCB: 3 pezzi Consegna automatica con binari, la larghezza può essere regolata dal software
Dimensione: 1600 (L) * 1688 (W) * 1560 (H) mm Alimentazione elettrica: AC380V (50Hz, tre fasi) 4,5kw
Tipo di alimentazione: alimentatore elettrico Fuji NXT Motore: Motori servomotore a x + motori lineari doppi ad asse Y
Spessore del PCB: 0,6-3,5 mm Peso netto: 1930kg

Motore a doppia trazione lineare Charmhigh RS10 Magnetic Suspension SMT Pick and Place Machine
Visualizzazione del prodotto

Charmhigh RS10 Magnetic Suspension Pick and Place Machine - Doppio motore lineare

Progettato per linee di assemblaggio di PCB di grandi dimensioni ad alta velocità e alta precisione e produzione di PCBA. Supporta componenti 01005.

Caratteristiche chiave
  • Velocità ottimale: 45.000 CPH (in condizioni ottimali)
  • Accuratezza di montaggio: (XY) ± 0,035 mm CPK≥1.0
  • Distanza di montaggio dei componenti: da 01005 a 36 mm × 36 mm e componenti più grandi
  • Caratteristiche opzionali: scansione a luce blu, montaggio dell'obiettivo, produzione di montaggio del PCB lungo 1,2 m
Dimostrazioni video
Video di lavoro reale Mostra di NEPCON Produzione in officina
Specifiche tecniche
Dimensioni1600 mm ((L) × 1688 mm ((W) × 1560 mm ((H)
Peso1930 kg
Fornitore di energiaAC380V (50Hz, tre fasi), 4,5 kW
Fornitura di aria0.5MPa ~ 0.7MPa
Generazione di vuotoPompa a vuoto integrata
Quantità di testa di montaggio10 teste
Velocità di montaggio45,000 CPH (ottimale)
Accuratezza crescente(XY) ± 0,035 mm CPK≥1.0
Altezza dei componenti≤ 12 mm
Tipo di componente01005/0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA, ecc.
Intervallo dei componentiDimensioni da 0201 a 36 mm*36 mm e componenti più grandi
Spessore del PCB0.6 mm~3.5 mm
Dimensione del PCB600 mm ((L) × 400 mm ((W) (standard); 1200 mm ((L) × 400 mm ((W) (facoltativo)
Trasporto di PCBTrasporto automatico a tre tratti, supporto per PCB
Cambio dell'ugelloCambio automatico dell'ugello (31 fori)
Sistema di controlloComputer industriale integrato (Windows 7) con monitor, tastiera e mouse
Sistema di guidaasse X azionato da servomotore, asse Y azionato da doppio motore lineare
Sistema di trasmissioneAsse X&Y con vite a sfera THK e guida lineare muta THK
Sistema di alimentazione100 NXT 8 mm standard di alimentazione
Sistema di visioneFotocamera a mosca×10, fotocamera IC×1, fotocamera Mark×2 con funzione di cucitura delle immagini
I punti salienti della macchina
  • Azionamento motore lineare doppio asse Y
  • Sostenere la rilevazione di CPK
  • Identificazione dei componenti di grandi dimensioni
  • ANC (Cambiatore automatico di ugelli)
  • Sistema di visione IC HD
  • Struttura del telaio con piattaforma di rettifica industriale
  • Pompa a vuoto integrata + struttura della valvola solenoide
  • Sistema automatico di correzione della compensazione termica
  • Dispositivo di supporto PCB
  • Camera a doppio segno per PCB più grandi
Immagini del prodotto

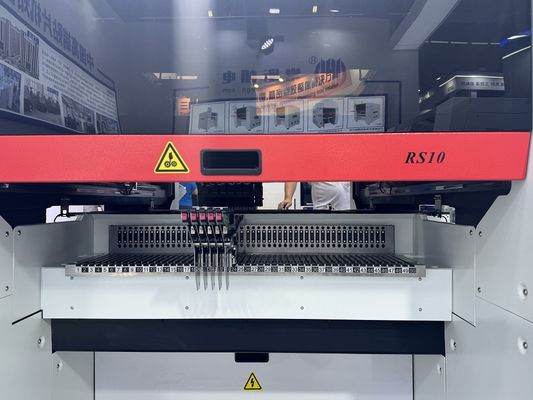

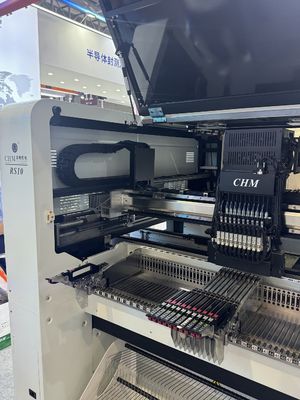

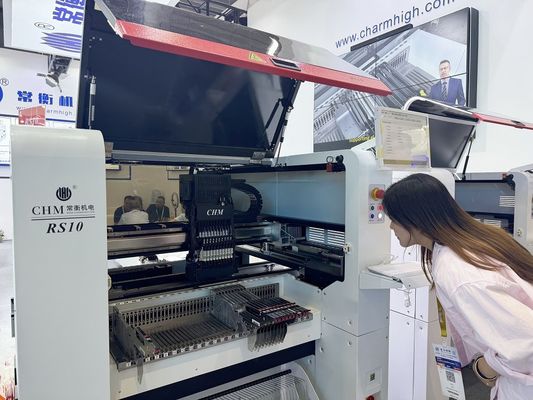

Charmhigh RS10 SMT Pick and Place Machine RS10 production with 100 feeder slots RS10 manufacturing setup PCB samples produced by RS10 Charmhigh factory facility Charmhigh manufacturing plant
Servizio e garanzia:Ogni macchina è testata al 100% prima della spedizione.
Informazioni di contatto

Supporto tecnico:Kimi.

Mobile/WhatsApp:+8613510675756

Email: kimi@charmhigh-tech.com

Sito web: https://www.charmhigh-tech.com/

YouTube: Canale di Charmhigh
