Carina ma potente!

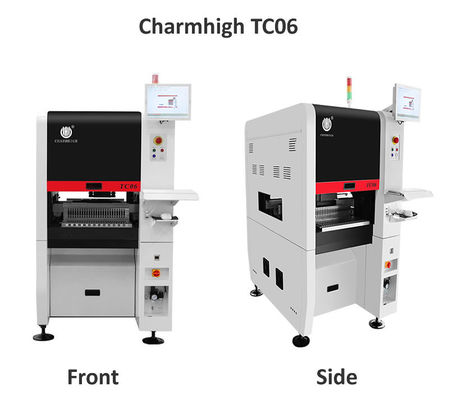

Macchina Pick and Place SMT ad alta velocità TC06 Narrow a 6 teste con piattaforma in ghisa integrata
Macchina Pick and Place SMT modulare6 teste, 50 alimentatori, supporta 01005 CPK>1.0
89 cm di larghezza, adatta alla maggior parte delle porte e degli ascensori degli uffici!
Macchina per la produzione di PCB, linea di assemblaggio PCB completamente automatica, marchio cinese Charmhigh
1. Numero modello: TC06
2. Marchio: Charmhigh
3. Configurazione principale:In-linea completamente automatico + consegna automatica PCB + 6 teste, 50 alimentatori +(xy)+30μm, CPK>1.0 + Asse X&Y azionato da servomotore Panasonic + cambio ugello automatico + 9 telecamere + Viti di messa a terra e guide lineari + Compensazione termica + Velocità ottimale: 27800CPH

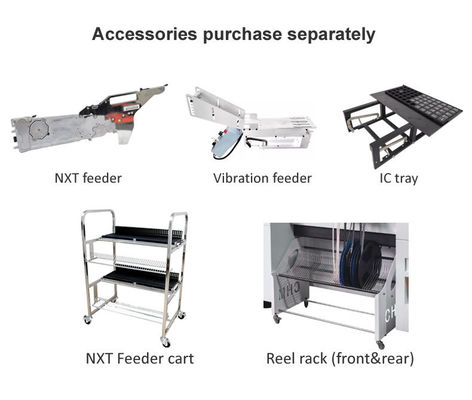

4. Alimentatore: alimentatore Fuji Electric (da acquistare separatamente)
5. Area PCB: 350 mm (L) * 300 mm (W)
6. Fornito con computer, tastiera e mouse con sistema Windows
7. Componenti: 01005/ 0201/ 0402 / 0603-5050/ diodo/ triodo/ SOP/ QFP/ QFN/ BGA/ LED... fino a IC da 36*36mm
8. Dimensioni: 890 (L) * 1450 (W) * 1500 (H) mm, AC220V (50hz, monofase); Peso netto: 900 kg
9. Tempi di consegna: 5-7 giorni lavorativi
10. Consegna: via mare / ritiro direttamente dalla nostra fabbrica / invio al magazzino cinese
11. Metodo di pagamento: bonifico bancario (T/T)
12. Imballaggio: scatola di compensato
Punti salienti:
1. Supporta il test CPK
2. Supporta il riconoscimento dei pin IC
3. Compensazione termica automatica
4. Cambio ugello automatico
5. Design stretto, larghezza 89 cm
6. Supporta 01005, velocità massima 27800CPH
Canale YouTube di Charmhigh: https://www.youtube.com/@KimiLiuCharmhigh/videos
Video di lavoro TC06, montaggio 01005: https://www.youtube.com/watch?v=jmGMTdvt9FY

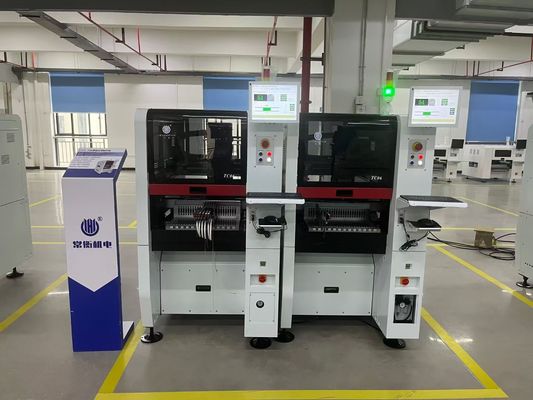

TC06+Yamaha YS12 che lavorano insieme: https://www.youtube.com/watch?v=x7ChkUV0HG4
Parametri Charmhigh TC06:
| Dimensioni |
890 mm (L) x 1450 mm (W) x 1500 mm (H)
|
| Peso |
900 kg |
| Alimentazione |
AC220V (50Hz, monofase), 3kW |
| Alimentazione aria |
0,5 MPa ~ 0,7 MPa |
| Generazione di vuoto |
Pompa a vuoto integrata |
| Quantità testine di montaggio |
6 |
| Velocità di montaggio |
27800 cph (ottimale) |
| Precisione di montaggio |
(xy)+30μm, CPK≥1.0 |
| Altezza componenti |
≤12mm |
|
Tipo di componente &
Gamma di componenti
|
-Esclusione resistore condensatore, diodo cilindrico, alluminio
condensatore, SOT, SOP, QFP, QFN, BGA, ecc.
-Dimensioni in pollici da 01005 a 36*36mm, e montaggio di componenti più grandi
|
| Spessore PCB |
0,6 mm~3,5 mm |
| Dimensioni PCB |
350 mm (L) x 300 mm (W) |
| Trasporto PCB |
Trasporto automatico a 3 sezioni, dispositivo di supporto PCB |
| Cambio ugello |
Cambio ugello automatico (libreria ugelli a 19 fori) |
| Sistema di controllo |
Computer industriale integrato (sistema Windows)
dotato di monitor, tastiera e mouse |
| Sistema di azionamento |
Asse X&Y azionato da servomotori Panasonic
|
| Sistema di trasmissione |
Viti di messa a terra + Guide lineari |
| Sistema di alimentazione |
50 pile di alimentatori standard NXT da 8 mm
(adatto anche per vassoi IC e alimentatori a bastoncino) |
| Sistema di visione |
Telecamera volante x 6 (dimensioni dei componenti applicabili: 16 mm x 16 mm);
Telecamera IC x 1 (dimensioni dei componenti applicabili: 36 mm x 36 mm);
Telecamera di marcatura x 2 |
Lista delle parti:
| Articolo |
Quantità |
Articolo |
Quantità |
| Macchina Pick and Place TC06 |
1 |
Olio lubrificante |
1 |
| Ugelli |
8 |
Filtro |
4 |
| Cassetta degli attrezzi |
1 |
Connettore rapido |
1 |
| Scheda di garanzia |
1 |
Tappetino per mouse |
2 |
| Manuale utente |
1 |
Cavo di alimentazione |
2 |
| Rapporto di prova |
1 |
Tastiera |
1 |
| Spazzola |
1 |
Tappetino per mouse |
1 |
| Pinzetta |
1 |
LCD |
1 |
Charmhigh TC06, 6 teste, 50 alimentatori:
Questa macchina pick and place è compatta e adorabile, ma incredibilmente potente.
Vantaggi TC06:
-Il supporto CPK è una chiave importante per la scelta di una macchina pick and place, che rende il processo di produzione SMT più stabile.
-ANC: cambio ugello automatico, gli ugelli possono essere allocati automaticamente in base ai componenti, rendendo la produzione SMT più intelligente ed efficiente.
-Testina di montaggio universale ad alta precisione: una macchina può soddisfare le esigenze di montaggio di vari componenti con elevata stabilità
-Struttura di base in ghisa, la macchina pick and place funziona senza problemi ad alta velocità, meglio del marmo.
-L'asse X&Y azionato da servomotore Panasonic garantisce la stabilità e la precisione a lungo termine della macchina.
Charmhigh TC06: rilevamento CPK superato, TC06: CPK≥1.0, Supporta 01005, modello ad alta precisione.

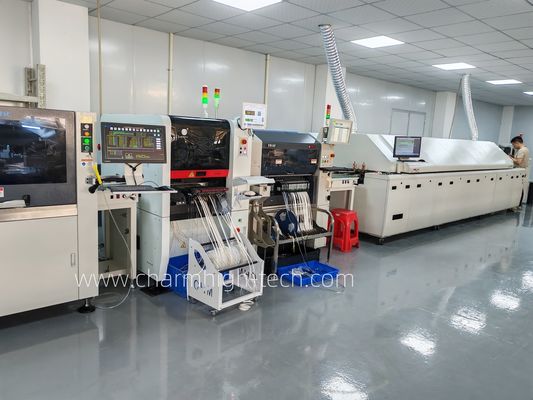

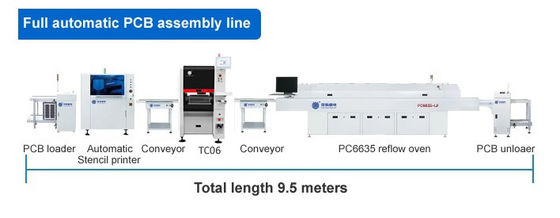

Raccomandazione per la linea di produzione SMT:
Campioni di montaggio:
Fornitura diretta dalla fabbrica Charmhigh:
Imballaggio robusto TC06:
Assistenza e garanzia:
L'intera macchina ha un periodo di garanzia di 1 anno dalla data di acquisto e assistenza a vita.
Forniamo sempre pezzi di ricambio per la macchina, fornitura diretta dalla fabbrica con garanzia.
Forniamo supporto Q/A online e risoluzione dei problemi e servizio di consulenza tecnica.
Forniamo un servizio post-vendita individuale. Ogni macchina è testata al 100% prima della spedizione.
