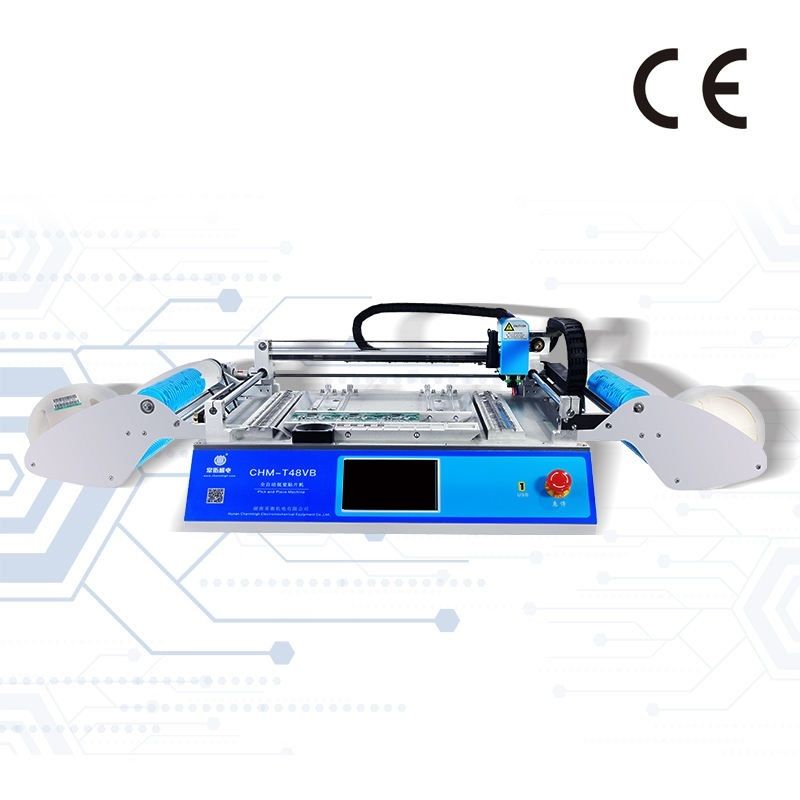

CHMT48VB Benchtop SMT Pick and Place Machine 58 alimentatori 2 telecamere visive

CHMT48VB Benchtop SMT Pick and Place Machine 58 alimentatori 2 telecamere visive
CHMT48VB Benchtop SMT Pick and Place Machine 58 alimentatori 2 telecamere visive CHMT48VB Benchtop SMT Pick and Place Machine 58 alimentatori 2 telecamere visive CHMT48VB Benchtop SMT Pick and Place Machine 58 alimentatori 2 telecamere visive CHMT48VB Benchtop SMT Pick and Place Machine 58 alimentatori 2 telecamere visive CHMT48VB Benchtop SMT Pick and Place Machine 58 alimentatori 2 telecamere visive

Grande immagine :  CHMT48VB Benchtop SMT Pick and Place Machine 58 alimentatori 2 telecamere visive

Dettagli:
Place of Origin: China
Marca: Charmhigh
Certificazione: CE
Model Number: CHMT48VB+vibration feeder
Documento: CHMT48VB.pdf
Termini di pagamento e spedizione:
Minimum Order Quantity: 1 unit
Prezzo: $3800 free shipping
Packaging Details: wooden box
Delivery Time: 2-3 working days
Payment Terms: T/T,PayPal; Western Union
Supply Ability: 200 Per month
Contatto

CHMT48VB Benchtop SMT Pick and Place Machine 58 alimentatori 2 telecamere visive

descrizione
Tape feeder: 58pcs (left 29 + right 29) width 8/12/16/24mm PCB max size: 345mm(L)×355mm(W)
Speed: 3000 CPH (with vision camera) Head: 2 heads
Max height of component: 5mm highest component System: Embedded Linux system
Vibration feeder: for tube IC Demension: 1320mm(L)×705mm(W)×335mm(H)
Evidenziare:

macchine per la selezione e il posizionamento SMT

,

Macchina di selezione e collocazione SMT con 58 alimentatori

,

Macchine per la selezione e la collocazione SMT con telecamere di visione

Macchina Pick and Place SMT da banco CHMT48VB
58 alimentatori con 2 telecamere di visione
Caratteristiche principali
  • 58 alimentatori a nastro (29 a sinistra + 29 a destra) che supportano larghezze di 8/12/16/24 mm
  • Dimensione massima PCB: 345 mm × 355 mm
  • Posizionamento ad alta velocità: 3000 CPH (con telecamera di visione)
  • Testine di posizionamento doppie per un funzionamento efficiente
  • Gestisce componenti fino a 5 mm di altezza
  • Sistema Linux integrato per prestazioni affidabili
  • Include alimentatore a vibrazione per componenti IC a tubo
  • Dimensioni compatte: 1320 mm × 705 mm × 335 mm
Panoramica del prodotto

La CHMT48VB è una versione aggiornata della CHMT48VA, con alimentatori a doppia faccia con un totale di 58 posizioni (29 a sinistra + 29 a destra). Questa macchina all-in-one non richiede parti aggiuntive ed è pronta per l'uso immediato alla consegna.

Questa macchina pick and place SMT da banco è ideale per R&S, produzione in piccoli lotti, prototipazione, istruzione e startup. Supporta una vasta gamma di componenti da 0402 fino a IC da 22×22 mm.

Specifiche tecniche
Modello CHM-T48VB
Area PCB 10 mm × 10 mm - 355 mm × 355 mm
Corsa asse X/Y 420 × 460 mm
Testine di posizionamento 2
Alimentatori 58 totali (44×8mm, 8×12mm, 4×16mm, 2×24mm, 14×stack IC)
Sistema di visione Doppie telecamere (su e giù)
Velocità di montaggio 5000 CPH (visione spenta), 3000 CPH (visione accesa)
Precisione di montaggio ±0,025 mm
Dimostrazioni video
Video dimostrativo del cliente CHMT48VB Video di funzionamento CHMT48VB Video sulle prestazioni di CHMT48VB
Immagini del prodotto

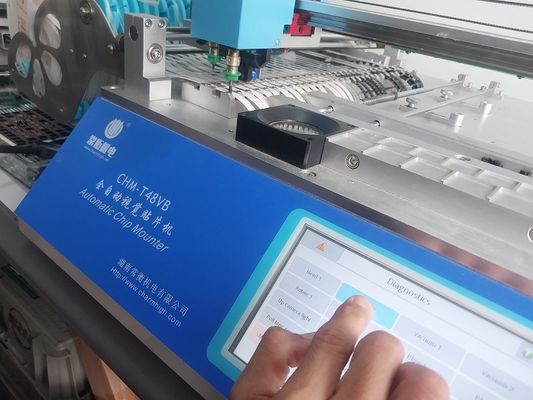

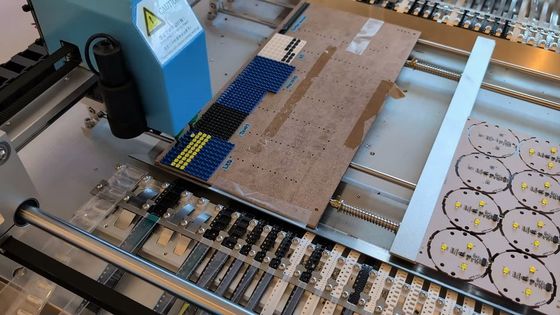

CHMT48VB Benchtop SMT Pick and Place Machine CHMT48VB supporting IC tray, cut tape, and bulk IC tray CHMT48VB up and down vision cameras CHMT48VB dual heads with Juki nozzles CHMT48VB X & Y axis motors with encoder
Linea di produzione SMT consigliata

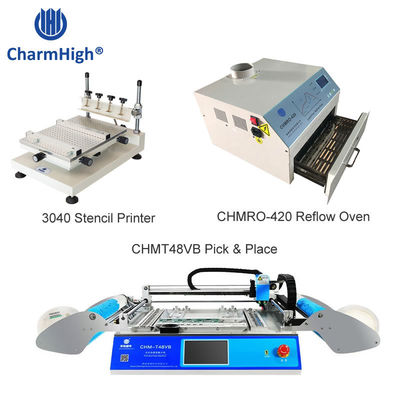

Stampante a stencil ad alta precisione 3040 + macchina pick and place CHMT48VB + Forno a rifusione 420:

Recommended SMT production line setup
Contenuto della confezione
  • Macchina Pick and Place CHMT48VB
  • Ugelli Juki (4 pezzi: dimensioni 503, 504, 505, 506)
  • Driver USB da 8 GB
  • Cavo di alimentazione e accessori
  • Vari strumenti tra cui chiavi esagonali, pinzette e spazzola
  • Dispositivi di fissaggio per vassoi IC e materiali di manutenzione
CHMT48VB package contents
Opzioni di acquisto

CHMT48VB: Pacchetto standard

CHMT48VB con alimentatore a vibrazione: Pacchetto completo

Garanzia e supporto

La macchina completa viene fornita con una garanzia di 1 anno dalla data di acquisto e supporto tecnico a vita.

Ogni macchina viene testata al 100% prima della spedizione.

Supporto tecnico: Kimi Liu
WhatsApp/Cellulare: +86 135 106 75756
Email: kimi@charmhigh-tech.com

Seguici su YouTube: www.youtube.com/kimiLiuCharmhigh

Nota: questa macchina pick and place all-in-one viene fornita completa di tutti gli accessori necessari ed è pronta per l'uso immediato al ricevimento.
