TS20 Macchina pick and place SMT a 20 teste Montatore ad alta velocità a doppio binario

TS20 Macchina pick and place SMT a 20 teste Montatore ad alta velocità a doppio binario
TS20 Macchina pick and place SMT a 20 teste Montatore ad alta velocità a doppio binario TS20 Macchina pick and place SMT a 20 teste Montatore ad alta velocità a doppio binario TS20 Macchina pick and place SMT a 20 teste Montatore ad alta velocità a doppio binario TS20 Macchina pick and place SMT a 20 teste Montatore ad alta velocità a doppio binario TS20 Macchina pick and place SMT a 20 teste Montatore ad alta velocità a doppio binario

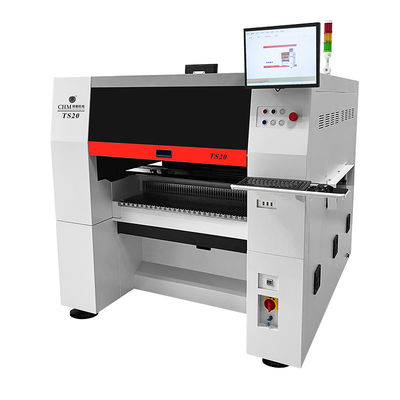

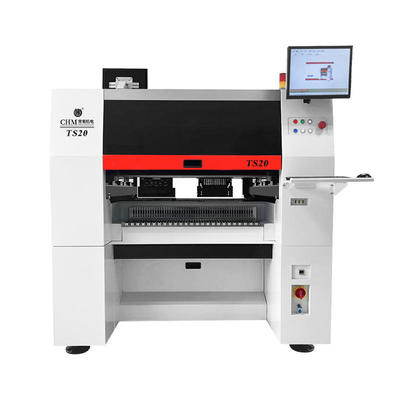

Grande immagine :  TS20 Macchina pick and place SMT a 20 teste Montatore ad alta velocità a doppio binario

Dettagli:
Place of Origin: China
Marca: Charmhigh
Certificazione: CE
Model Number: TS20 (20 heads + 100 feeders)
Termini di pagamento e spedizione:
Minimum Order Quantity: 1
Prezzo: $56,800
Packaging Details: plywood case
Delivery Time: 6-8 working days
Payment Terms: T/T,Western Union
Supply Ability: 50 per month
Contatto

TS20 Macchina pick and place SMT a 20 teste Montatore ad alta velocità a doppio binario

descrizione
Dimension: 1600(L)x1688(W)x1560(H) Heads: 20-head (10-head* 2 arms) ; with 31-hole nozzle library
PCB size: Single-track conveyor: 600*50-450mm; Dual-track conveyor: 600*50-250mm Speed: 82000cph (optimal)
Feeder: Support 100pcs NXT electric feeders Mounting accuracy: (XY)±40μm CPK≥1.0
Component: 01005, 0201,0402,-5050, SOP/QFP/QFN/BGA/LED.. Net weight: 2000kg
Camera: Flying camera: 10pcs*2 arms (component size 16*16mm); Mark camera: 2pcs*2 arms PCB delivery: 3 pieces auto delivery with rails, width can be adjusted by software
Power supply: AC380V (50Hz, 3 phase) 6KW Highest component: 12mm
Evidenziare:

Macchina pick and place SMT a 20 teste

,

Macchina di posizionamento SMT ad alta velocità 27800cph

,

Macchina pick and place PCB da 450 mm

TS20 20-testa Macchina Automatica Pick and Place SMT
Macchinari di produzione elettronica ad alta velocità e alta precisione a doppio braccio e doppia corsia
Questo avanzato montatore di chip per l'assemblaggio di PCB è dotato di integrazione software intelligente e piena compatibilità in linea per grandi linee di produzione SMT.
Caratteristiche principali
  • Sistema di compensazione termica per prestazioni costanti
  • Gamma di montaggio: 01005 (minimo) a 16mm*16mm (massimo)
  • Pompa a vuoto integrata per una gestione affidabile dei componenti
  • Cambio automatico degli ugelli con libreria di ugelli a 31 set

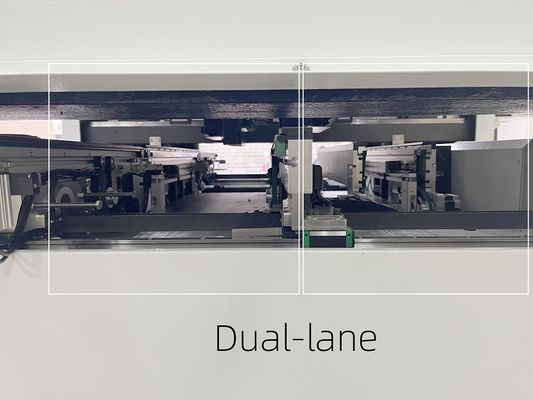

  • Convogliatore a navetta a doppia corsia per una produzione efficiente

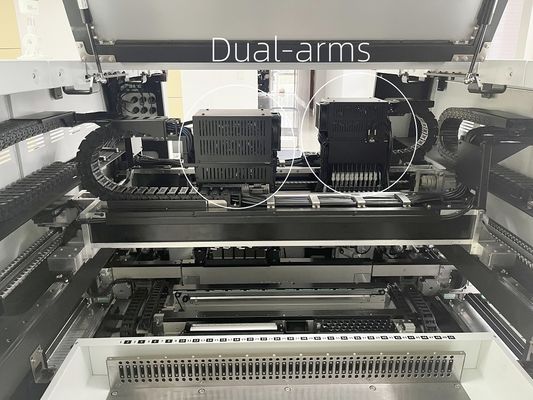

  • Configurazione a 10 teste * 2 portali (bracci anteriori e posteriori)
  • Capacità di stack di alimentatori NXT da 100 da 8 mm
  • Fusione integrale del portale dell'asse Y per una maggiore stabilità
Specifiche tecniche
Parametro Specifica
Dimensioni 1600mm(L) * 1688mm(W) * 1560mm(H)
Peso 2000kg
Alimentazione AC380V (50Hz, trifase), 6kW
Velocità di montaggio 82.000 CPH (ottimale)
Precisione di montaggio (XY) ±40μm CPK≥1.0
Gestione PCB Corsia singola: 600mm(L)*50-450mm(W)
Doppia corsia: 600mm(L)*50-250mm(W)
Tipi di componenti Resistenze, condensatori, diodi, SOT, SOP, QFP, QFN, BGA, ecc.
Sistema di visione Telecamera volante*10*2 portali, telecamera di marcatura*2*2 portali
TS20 Macchina pick and place SMT a 20 teste Montatore ad alta velocità a doppio binario 0 TS20 Macchina pick and place SMT a 20 teste Montatore ad alta velocità a doppio binario 1

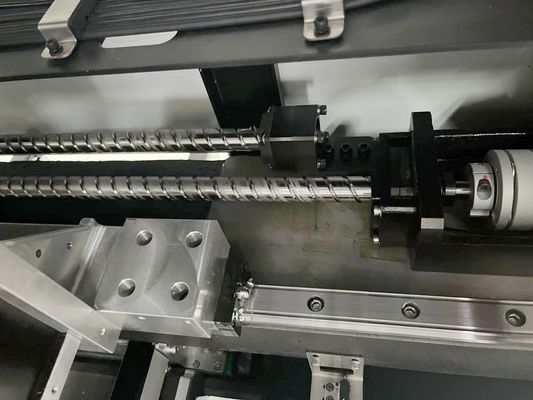

Costruzione di grado industriale
Le nostre macchine delle serie TM06, TM08, TS10 e TS20 sono dotate di piattaforme di grado industriale con fusione integrale dell'asse Y, garantendo un funzionamento stabile e affidabile in condizioni di lavoro ad alta velocità.
TS20 Macchina pick and place SMT a 20 teste Montatore ad alta velocità a doppio binario 2 TS20 Macchina pick and place SMT a 20 teste Montatore ad alta velocità a doppio binario 3
Garanzia e supporto
La macchina completa include una garanzia di 1 anno dalla data di acquisto con supporto tecnico a vita. Ogni macchina viene sottoposta a test al 100% prima della spedizione.
Supporto tecnico:
Cellulare/WhatsApp di Kimi: +86 135 106 75756
Email: kimi@charmhigh-tech.com
Per ulteriori informazioni o requisiti personalizzati, contatta il nostro team per un'assistenza immediata.
