Macchina Pick and Place di fascia alta a 4 teste CHM-551P Prototipazione di precisione

Macchina Pick and Place di fascia alta a 4 teste CHM-551P Prototipazione di precisione
High-end 4-head Pick and Place Machine CHM-551P Precision Prototyping
Macchina Pick and Place di fascia alta a 4 teste CHM-551P Prototipazione di precisione Macchina Pick and Place di fascia alta a 4 teste CHM-551P Prototipazione di precisione Macchina Pick and Place di fascia alta a 4 teste CHM-551P Prototipazione di precisione Macchina Pick and Place di fascia alta a 4 teste CHM-551P Prototipazione di precisione Macchina Pick and Place di fascia alta a 4 teste CHM-551P Prototipazione di precisione

Grande immagine :  Macchina Pick and Place di fascia alta a 4 teste CHM-551P Prototipazione di precisione

Dettagli:
Luogo di origine: Cina
Marca: Charmhigh
Certificazione: CE
Numero di modello: CHM-551P
Documento: Charmhigh CHM-551P - Catalo...og.pdf
Termini di pagamento e spedizione:
Quantità di ordine minimo: 1
Prezzo: $9000
Imballaggi particolari: Scatola di legno
Tempi di consegna: 2-5 giorni
Termini di pagamento: T/T, Unione Occidentale
Capacità di alimentazione: 50 al mese
Contatto

Macchina Pick and Place di fascia alta a 4 teste CHM-551P Prototipazione di precisione

descrizione
Alimentatore: alimentatori di 50pcs Yamaha (alimentatore pneumatico & elettrico) Sistema operativo: Windows (viene con il topo della tastiera e del PC)
Calibratura fiduciaria: L'auto calibra il punto del segno Accuratezza di montaggio: (XY) ±0,06 mm CPK≥1.0
Altezza componente: 12 mm Dimensione: 1050 mm ((L) x 1050 mm ((W) x 885 mm ((H)
UGELLO: Cambio di ugello automatico con libreria di ugelli da 13pcs Dimensione massima del PCB: 350mm (L) x270mm (W) (norma); 600mm (L) x350mm (W) (facoltativo)
Peso netto: 200 kg Velocità di montaggio: 11500CPH ((ottimale); IPC9850:8850cph

High-end 4-head Pick and Place Machine CHM-551P, prototipazione di precisione
Visualizzazione del prodotto

La CHM-551P è una macchina SMT a 4 teste di nuova generazione progettata per l'assemblaggio SMT ad alta precisione nelle applicazioni di produzione elettronica e di ricerca e sviluppo.costruito con una cornice di ghisa resistente, questa macchina di livello industriale offre una stabilità strutturale superiore, una riduzione delle vibrazioni e una maggiore precisione e velocità di posizionamento.

Caratteristiche chiave
  • Test CPK di supporto
  • Cambio automatico dell'ugello (13 set di libreria di ugelli)
  • Compensazione termica
  • Trasporto automatico
  • Velocità ottimale: 14.400 CPH
  • Costruzioni in ghisa
Applicazioni
  • Fabbricazione di PCB di piccole o medie partite
  • Fabbricazione di strisce e lampadine a LED
  • Fabbricazione per contratto di elettronica (EMS)
  • Prototipi di ricerca e sviluppo
  • Istituzioni di istruzione
  • L'aumento delle linee di produzione SMT
Specifiche tecniche
Dimensioni 1020 mm ((L) x 1180 mm ((W) x 1450 mm ((H)
Peso 556 kg
Fornitore di energia AC220V (50Hz, monofase) 1,5kw (potenza media 350w)
Fornitura di aria 0.5MPa ~ 0.7MPa
Generazione di vuoto Pompa a vuoto integrata
Quantità di testa di montaggio 4 teste
Velocità di montaggio 140,400 CPH (ottimale)
Accuratezza crescente (XY) ± 0,035 mm; CPK≥1.0
Altezza dei componenti 12 mm
Tipo di componente 0201/0402/0603?? 5050/SOT/SOP/QFP/QFN/BGA, ecc. (resistore/condensatore/diodo/triodo/LED/IC, ecc.) 0201 a componenti di dimensioni maggiori 30*30mm
Spessore del PCB 0.6 mm~3.5 mm
Dimensione del PCB 350 mm ((L) x 270 mm ((W) (standard); 600 mm ((L) x 350 mm ((W) (facoltativo)
Cambio dell'ugello Cambio automatico dell'ugello (libreria di ugelli a 13 fori)
Sistema di controllo Sistema Linux, dotato di monitor, tastiera e mouse
Sistema di guida Asse X&Y azionate da servomotori; con accelerazione e decelerazione flessibili in curva S
Sistema di trasmissione Vitruccio a sfera + guida lineare
Sistema di alimentazione 50 Yamaha 8mm standard pneumatico/elettrico alimentatore stacks (adatta anche per IC vassoio e alimentatore a bastone)
Sistema di visione Fotocamerax4 (dimensioni dei componenti applicabili: 14mm×14mm); IC camerax1 (dimensioni dei componenti applicabili: 30mm×30mm); Mark camerax2

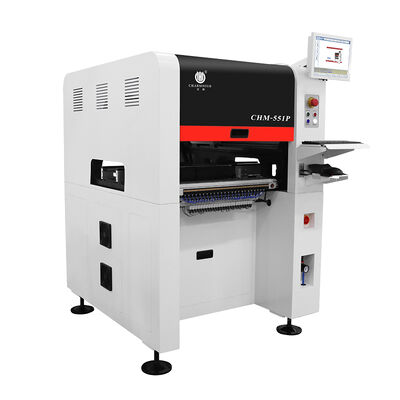

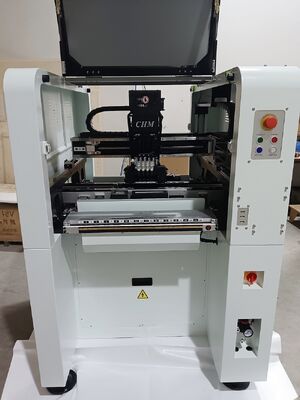

Visualizzazione della macchina
CHM-551P Pick and Place Machine
Compatibilità dell'alimentatore

Funzioni con alimentatori pneumatici standard universali Yamaha e alimentatori elettrici (acquistati separatamente):

  • 8 mm/12 mm/16 mm/24 mm/32 mm/44 mm alimentatore elettrico
  • 8x4mm/12mm/16mm/24mm/32mm/44mm alimentatore pneumatico
  • alimentatore a vibrazione
Feeder compatibility options
Installazione da parte del cliente
Customer site installation

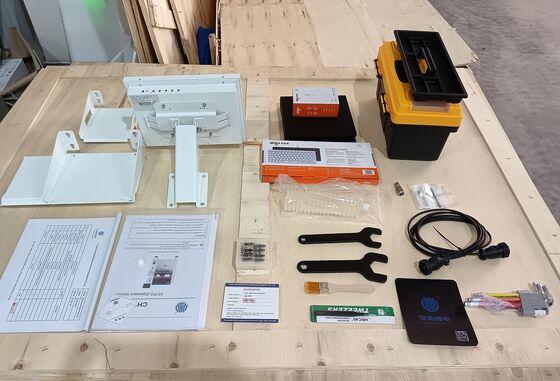

Lista delle parti
Macchine per la raccolta e la collocazione 1 Pinzetta 1
Fabbricazione a partire da: 8 Spanner ad esagono interno 1
Scatola degli attrezzi 1 Olio lubrificante 1
Carta di garanzia 1 Filtro 4
Manuale utente 1 Collegamento rapido 1
Rapporto di prova 1 Mouse Pad 1
Spazzola 1 Cavo di alimentazione 1
Parts and accessories included
Perché scegliere il CHM-551P aggiornato?

Con la sua costruzione in ghisa, il design verticale che consente di risparmiare spazio e una maggiore precisione, il CHM-551P offre prestazioni di posizionamento SMT di livello industriale a un prezzo competitivo.Tempo di consegna di 2-4 giorni con disponibilità in magazzino.

Note importanti

La macchina per il pick and place è completa con tutti gli accessori inclusi nel pacchetto, la macchina è pronta per l'uso!

L'unica cosa che dovete preparare è un compressore d'aria esterno (fornisce aria per gli alimentatori pneumatici).

Si prega di acquistare questa macchina con fiducia.

Servizio e garanzia

La macchina completa ha un periodo di garanzia di 1 anno dal momento dell'acquisto e di servizio per tutta la vita.

Forniamo sempre pezzi di ricambio di macchine, fornitura diretta di fabbrica con garanzia.

Forniamo un servizio online di assistenza e consulenza tecnica.

Forniamo un servizio post-vendita uno a uno.Ogni macchina e' stata testata al 100% prima della partenza.

Supporto tecnico
Kimi's Mobile/WhatsApp:+86 135 106 75756
E-mail:kimi@charmhigh-tech.com
YouTube: https://www.youtube.com/c/KimiLiuCharmhigh/videos
Se desiderate maggiori informazioni, contattateci via e-mail.
